龙门式小型液压冲压整机结构设计

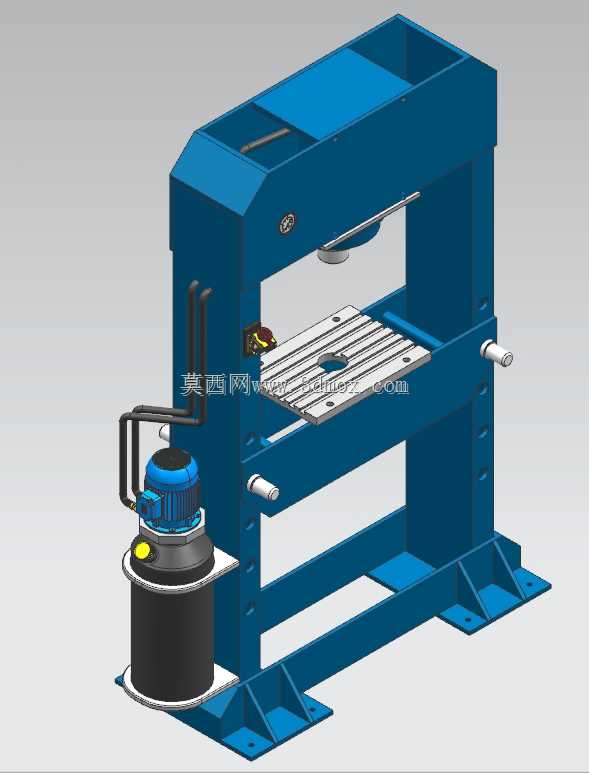

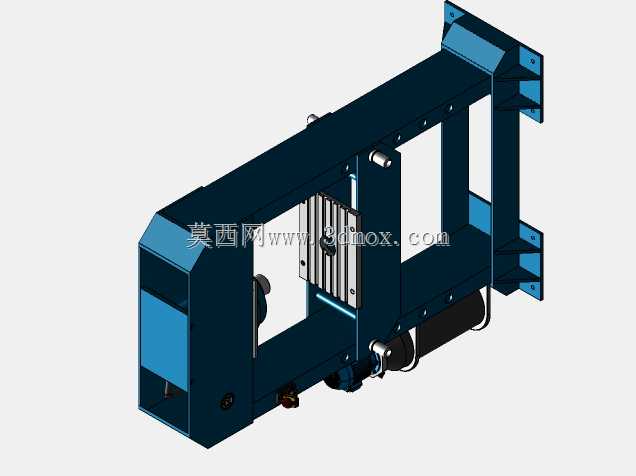

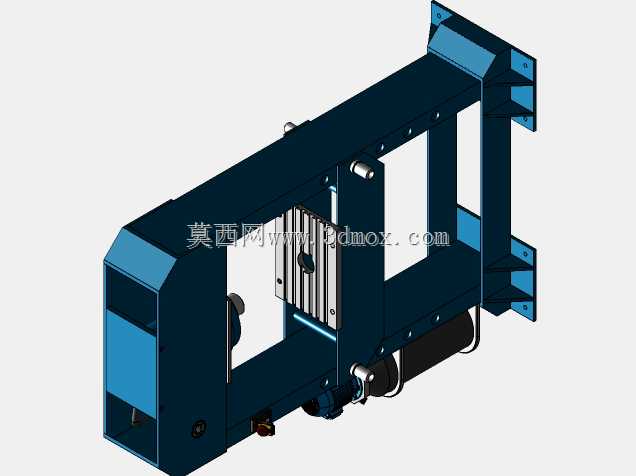

这款龙门式液压冲压设备的三维结构，主要面向小型五金件冲压、零部件压装、型材校直这类中小载荷加工场景，常见于机加工车间、五金制品厂、设备维修工段的日常作业环节，可完成薄钢板冲裁、轴套压装、钣金校形、轴承压入等多类工序，替代传统手压机与小型冲床的部分作业功能，适配小批量多品种的柔性加工需求。整机采用开式龙门框架结构，两侧立柱为整体焊接箱型截面，底部通过带安装孔的地脚底板与作业地面或工装平台固定，安装时需保证底板平面度误差控制在合理范围，避免机架受力后产生附加内应力，机架开口宽度适配常规中小型工件的上下料空间，工作台面开设T型槽与中心漏料孔，既可以通过T型螺栓固定定制工装夹具，冲压产生的边角废料也可通过中心孔直接落入下方收料槽，减少台面清理工作量。

设计阶段优先考虑了机架的受力变形控制，上横梁内置主油缸安装座，通过有限元校核优化了横梁与立柱衔接处的圆角过渡结构，避免应力集中导致的长期使用开裂问题，油缸垂直布置于横梁中心位置，活塞杆端连接可更换的压头连接盘，可根据作业需求换装平压头、冲裁模座、V型校直模等不同作业端头。独立外置的液压动力单元布置在机架左侧，通过高压油管与主油缸连通，动力单元集成了油泵、驱动电机、溢流阀、手动换向阀与油箱，手动操作阀设置在机架正面便于操作的高度位置，操作人员站在设备正面即可完成压头升降、施压、回程的全流程操作，液压系统设置了过载溢流保护，当载荷超过设定阈值时自动泄压，避免过载损坏机架或油缸。

工作台采用可上下调整的活动结构，通过两侧立柱上的等距调节孔配合插销实现工作台高度档位调整，适配不同高度的工件加工需求，无需更换压头即可覆盖一定范围内的工件高度差，调节时两侧插销需同步插入对应高度的孔位，保证工作台面水平度。整机外形尺寸紧凑，无需过大的安装占地空间，外接三相动力电源即可投入使用，对车间配套设施要求较低，液压管路采用硬管与高压软管结合的布置方式，硬管沿机架立柱内侧走线固定，避免作业过程中磕碰损坏管路，活动油缸段采用高压软管连接，兼顾管路固定可靠性与动作灵活性。
