星战BB-8球形遥控机器人结构设计

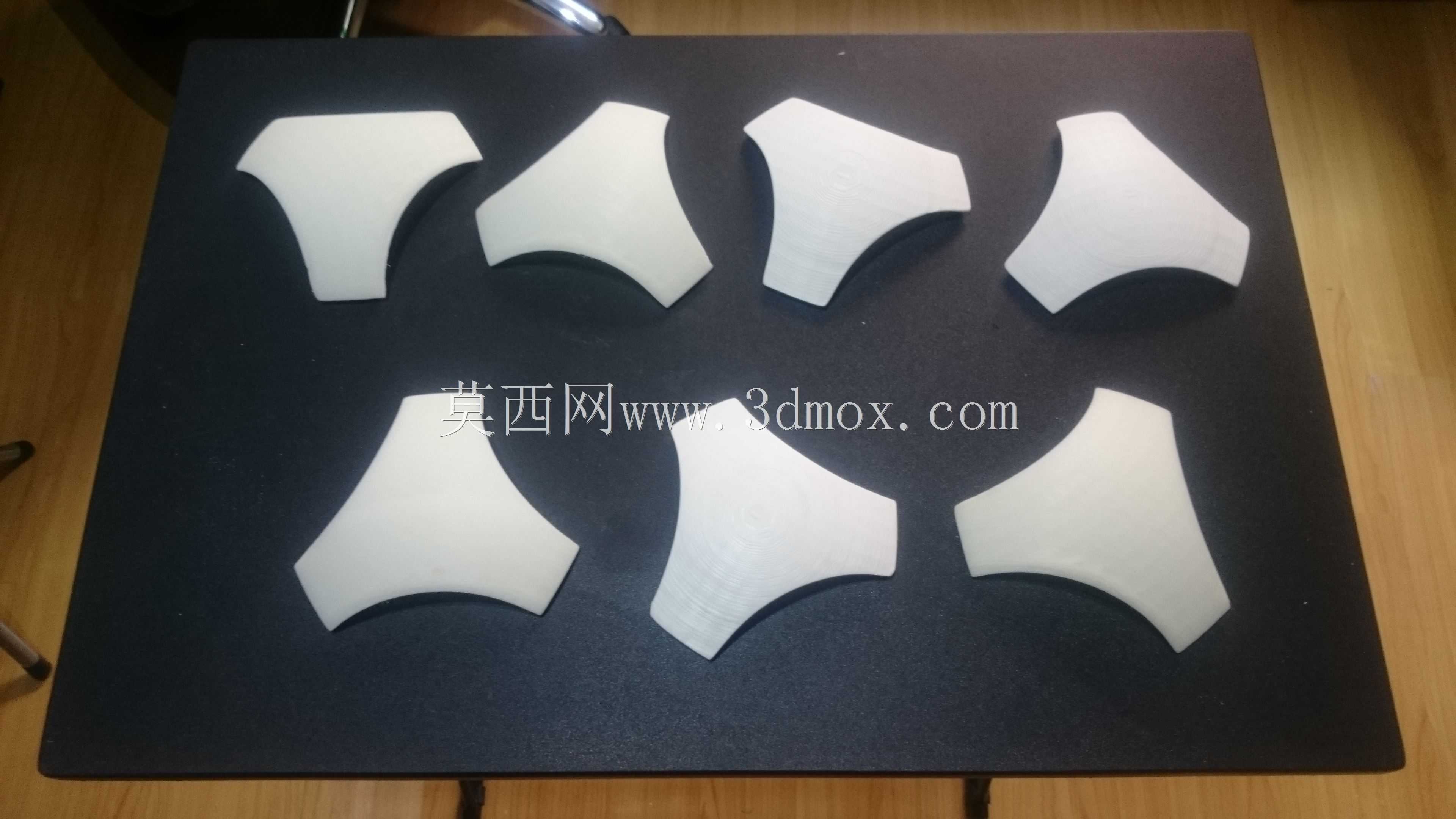

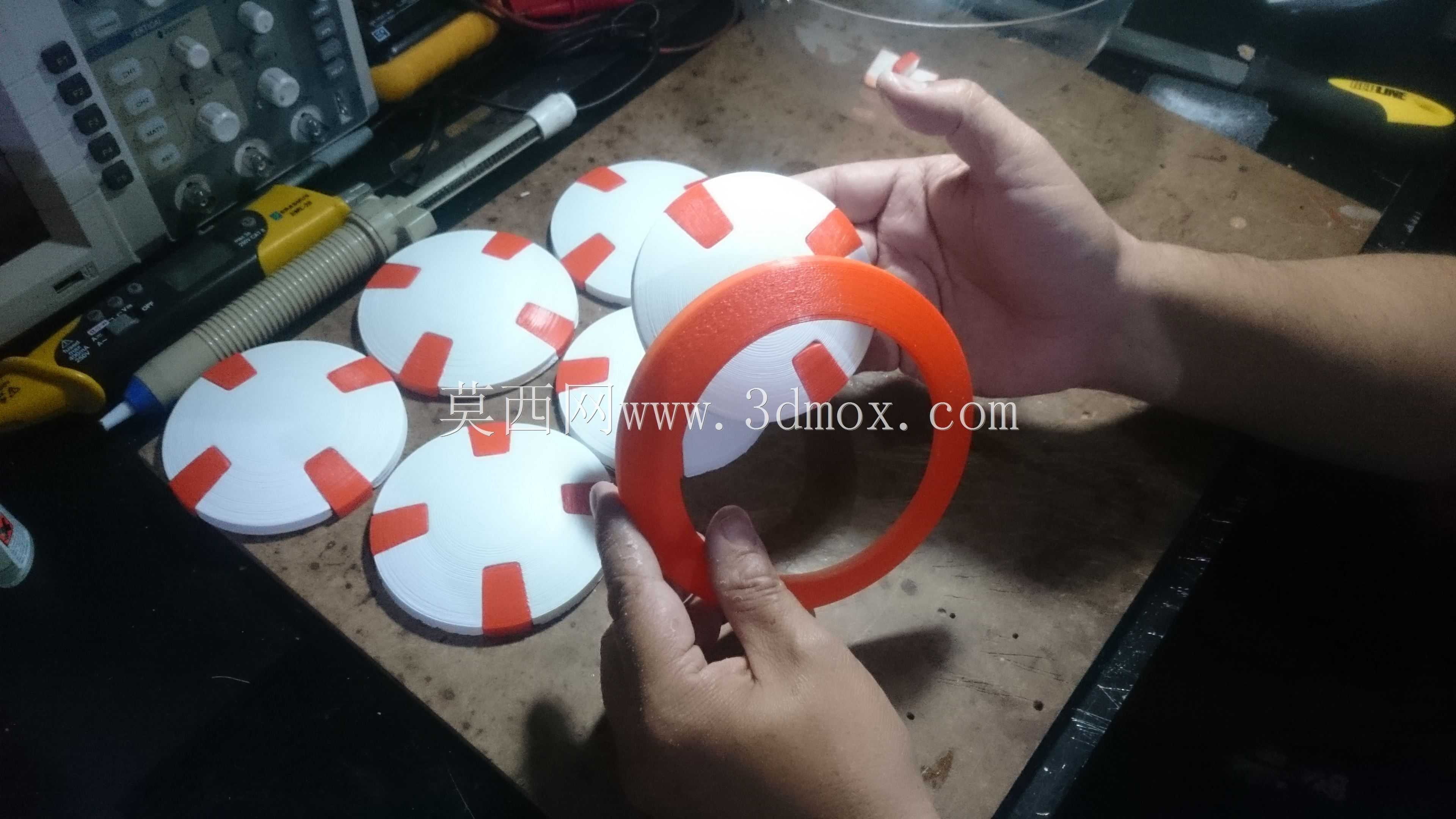

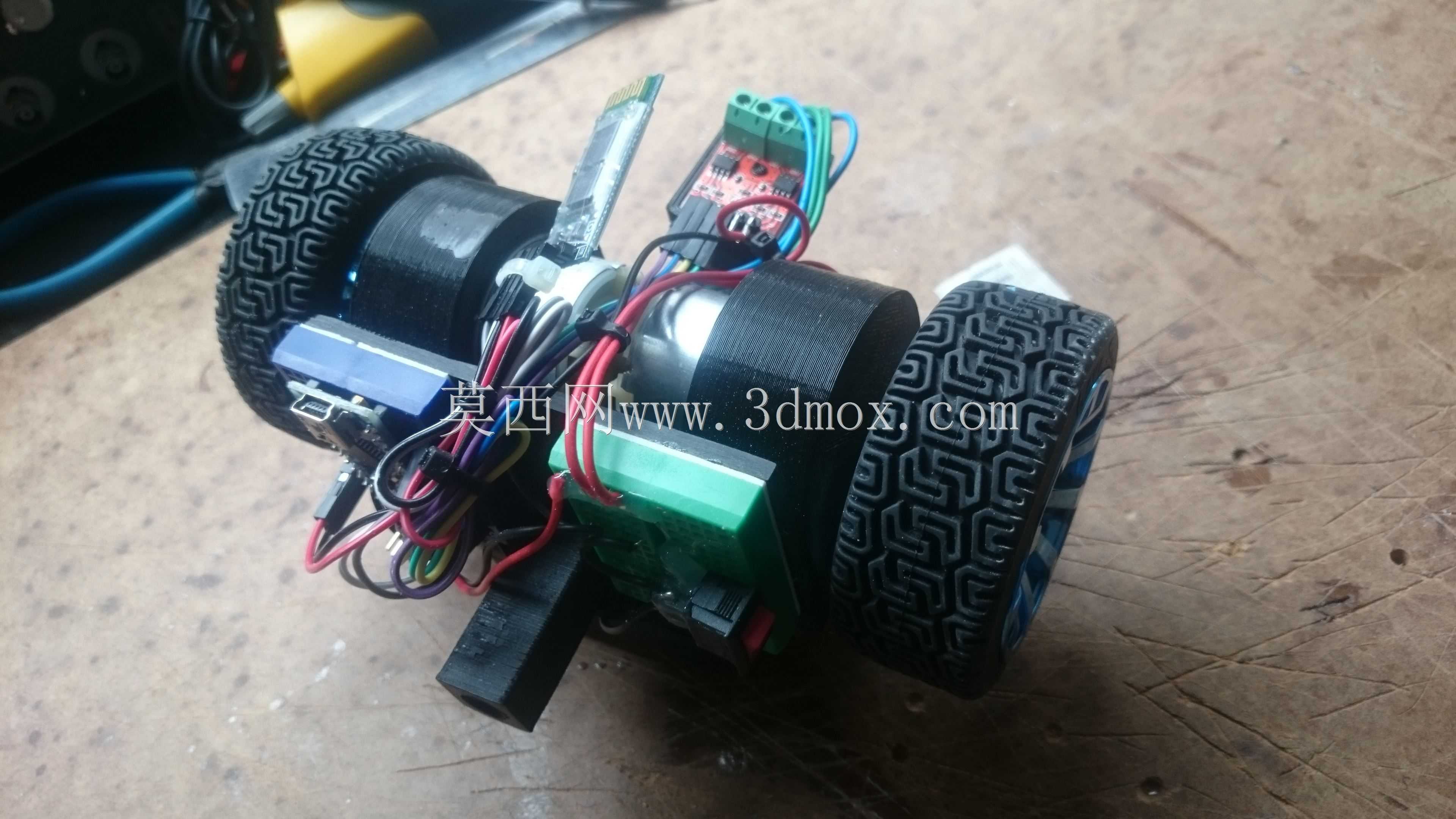

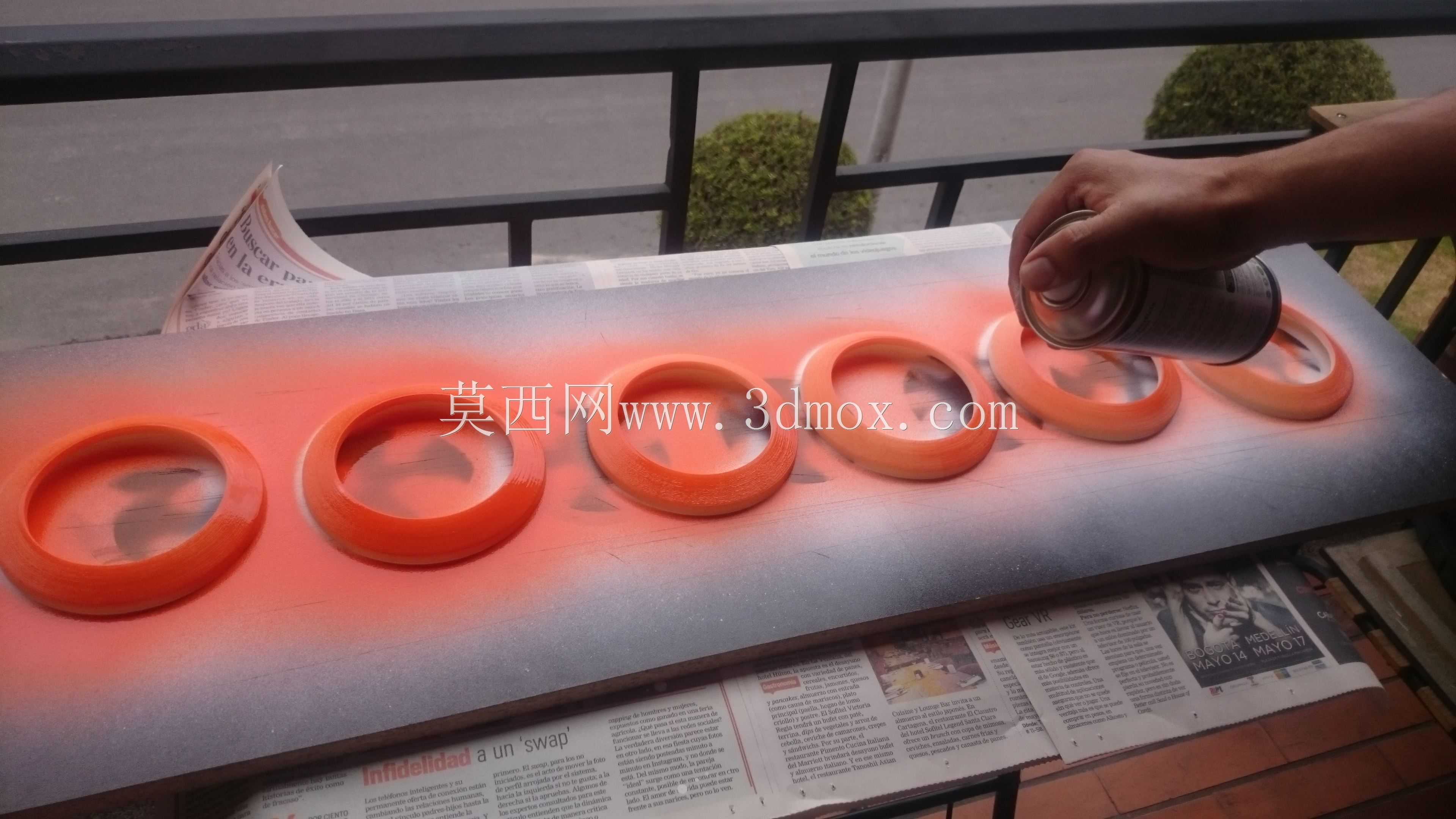

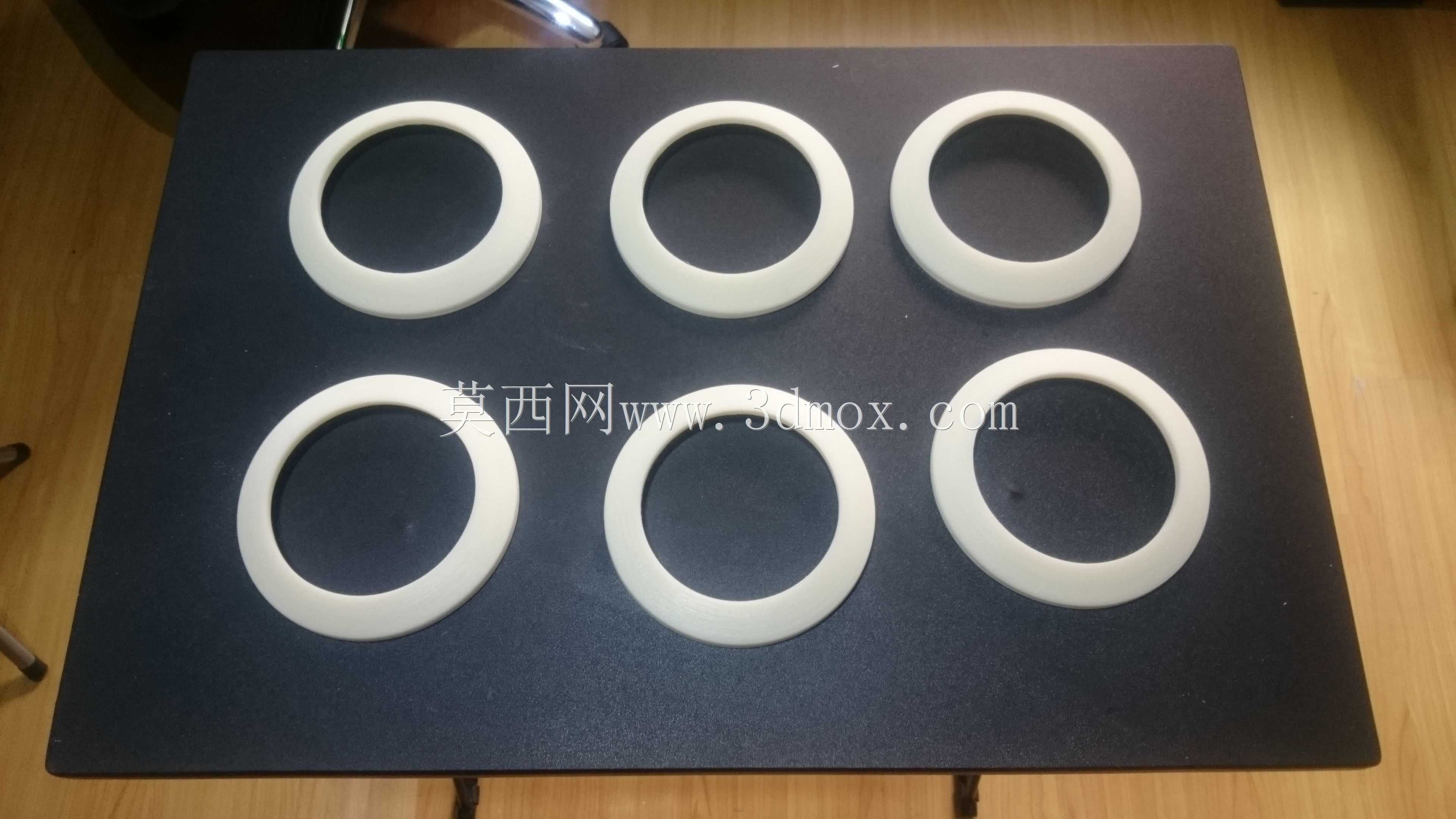

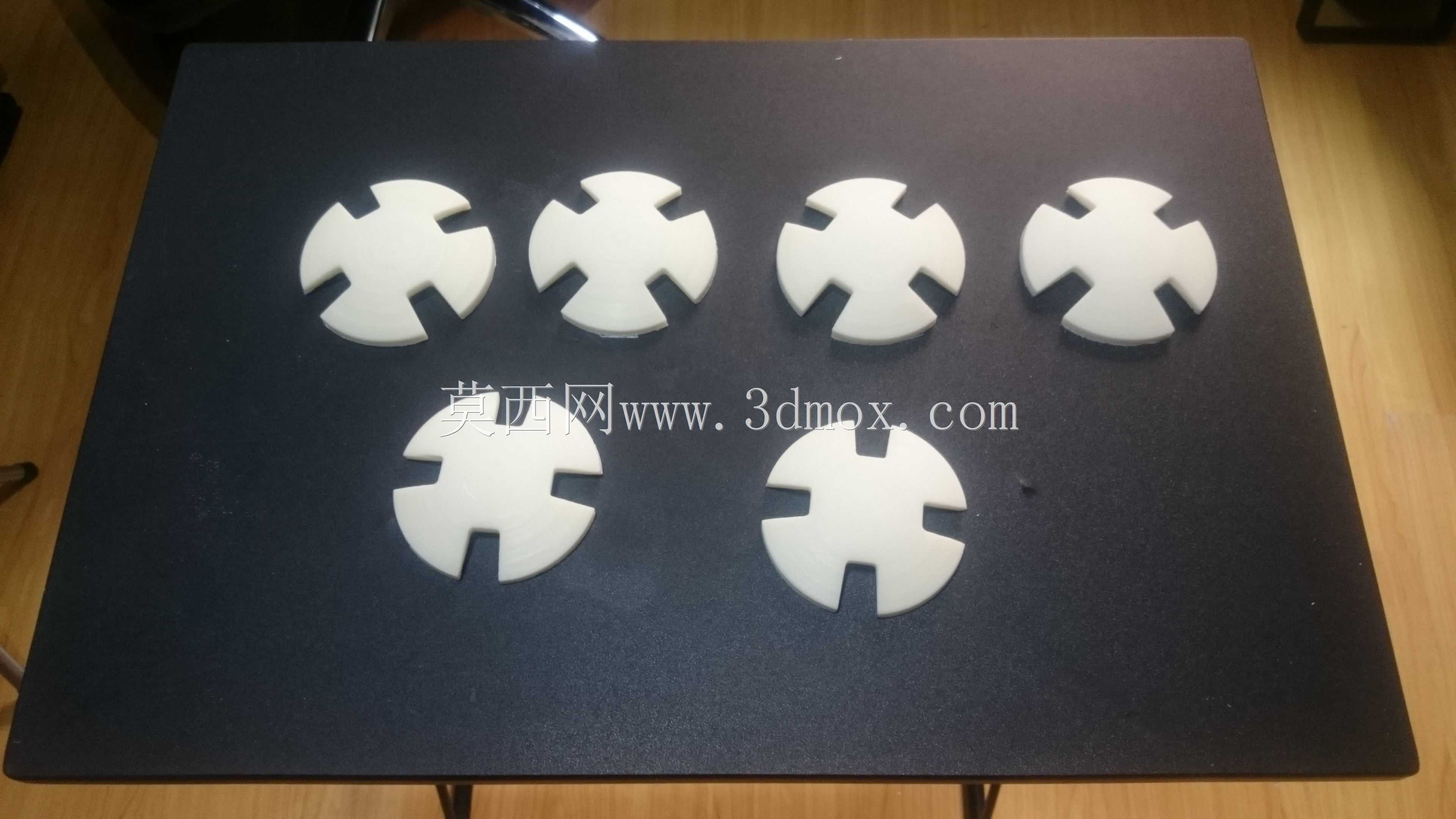

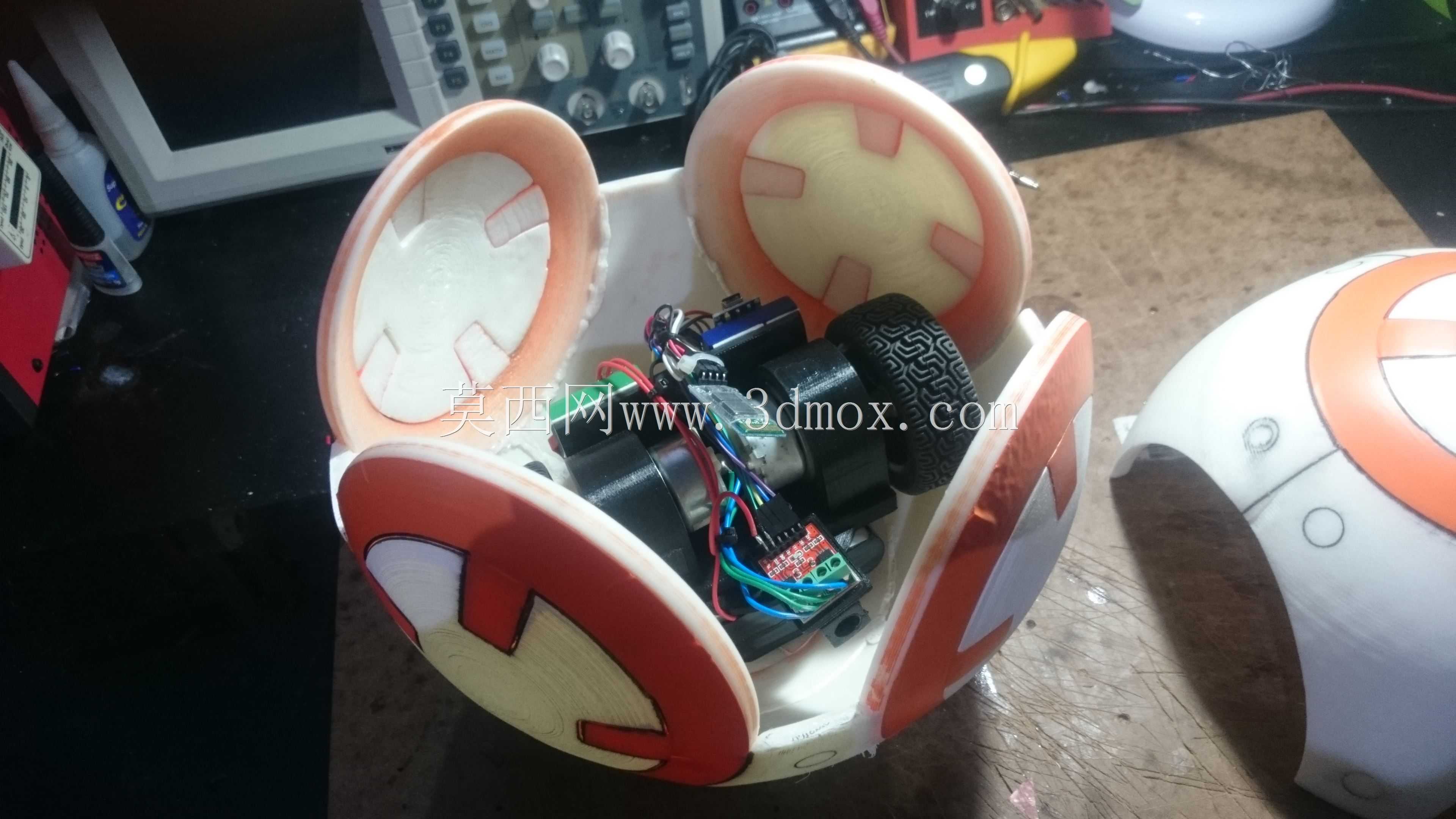

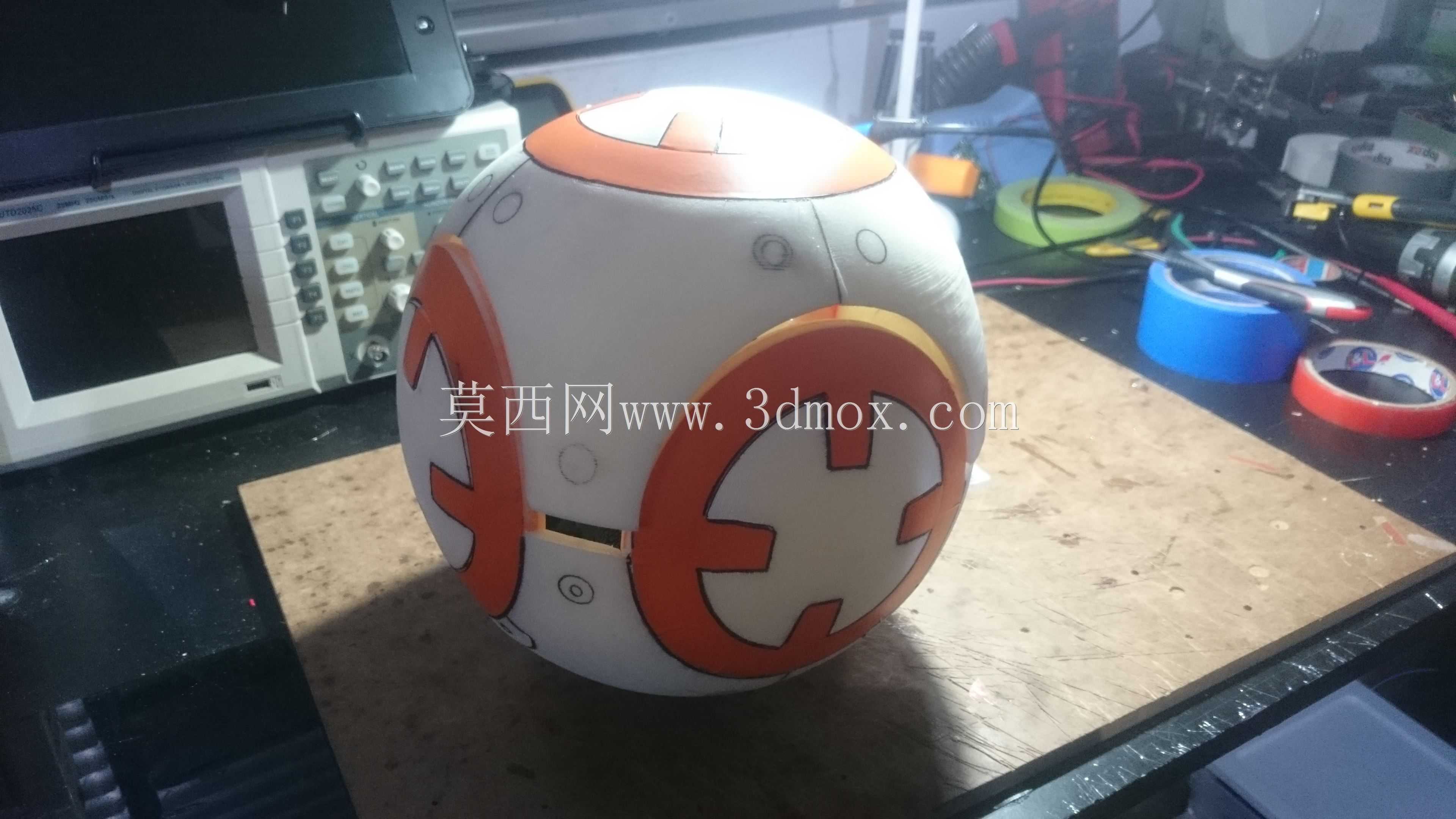

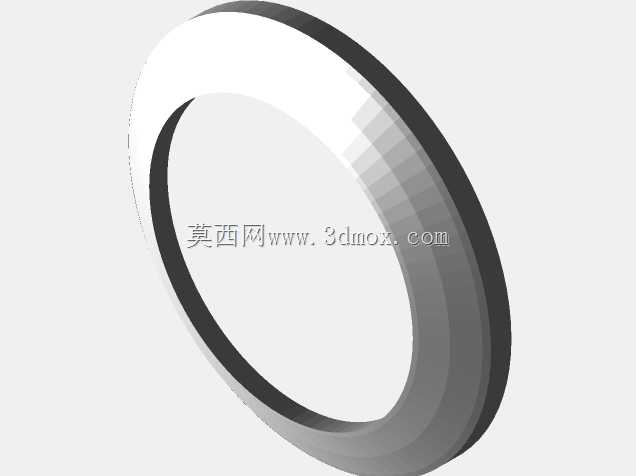

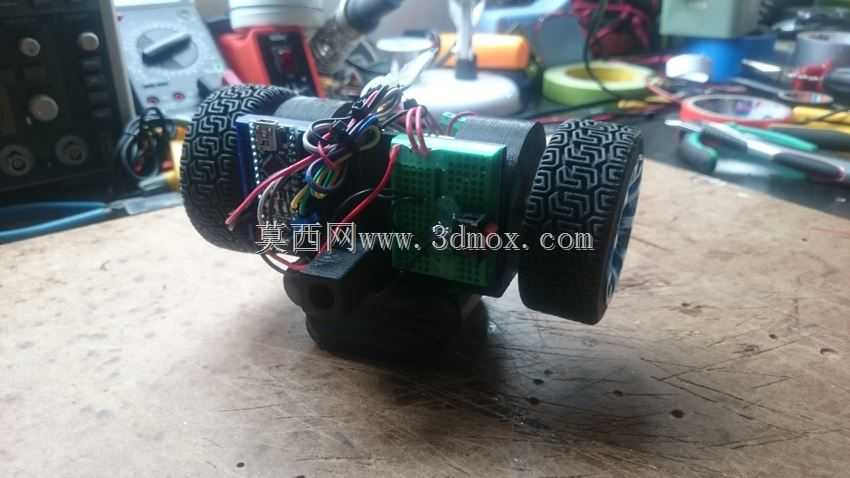

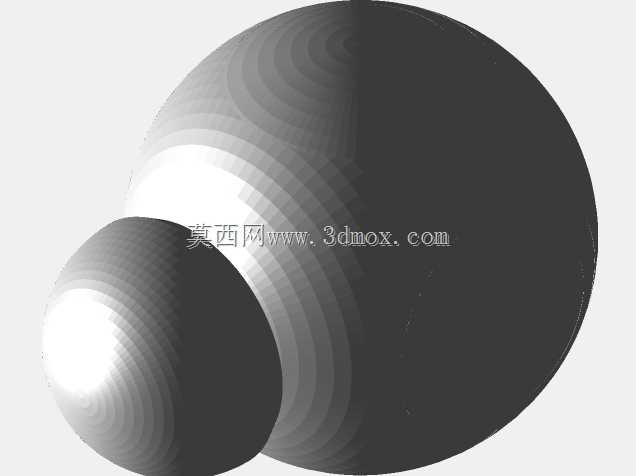

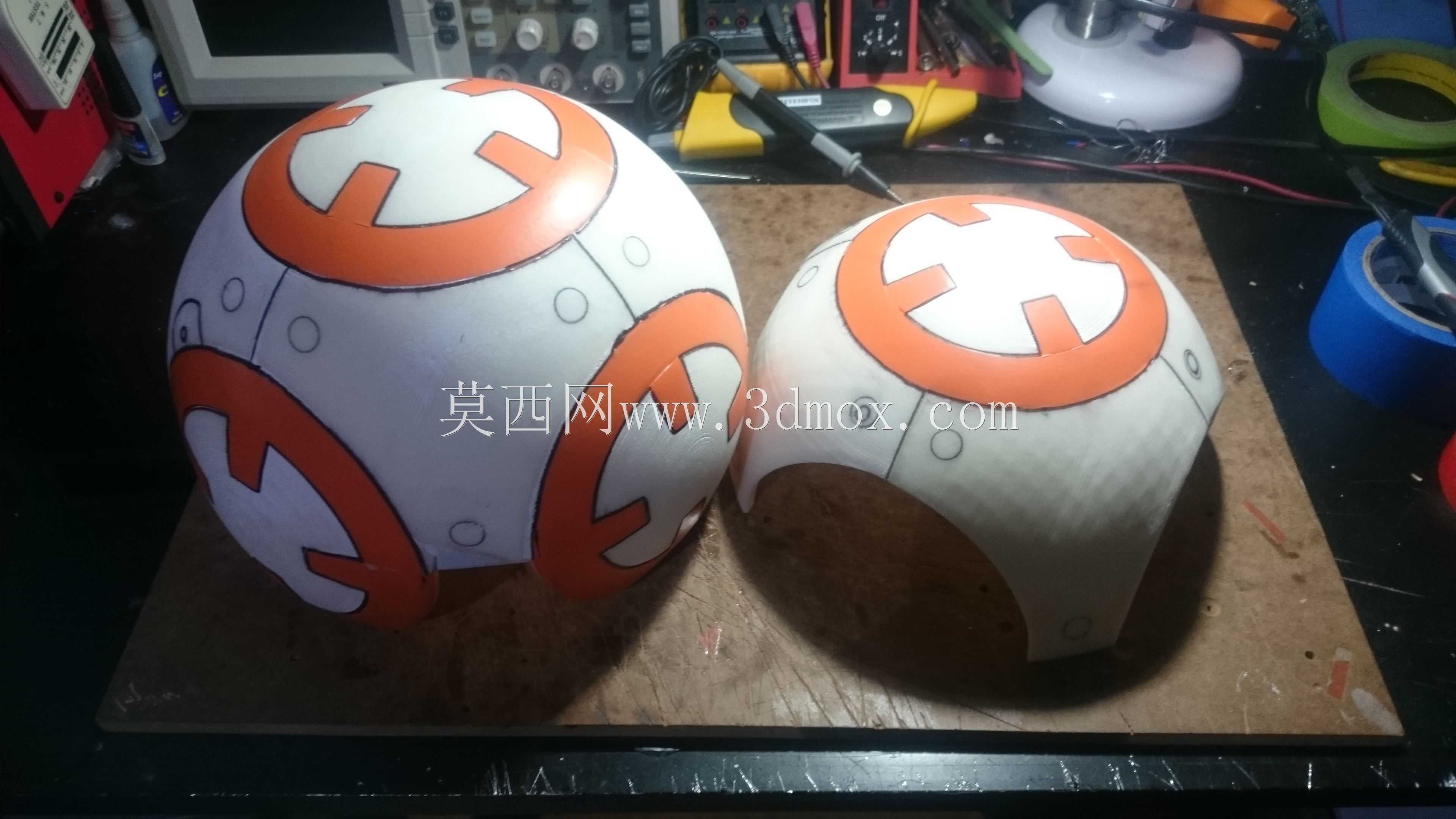

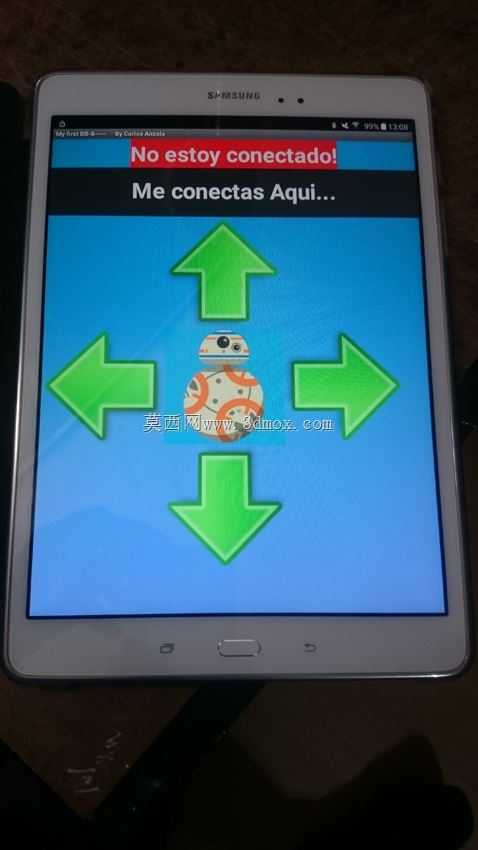

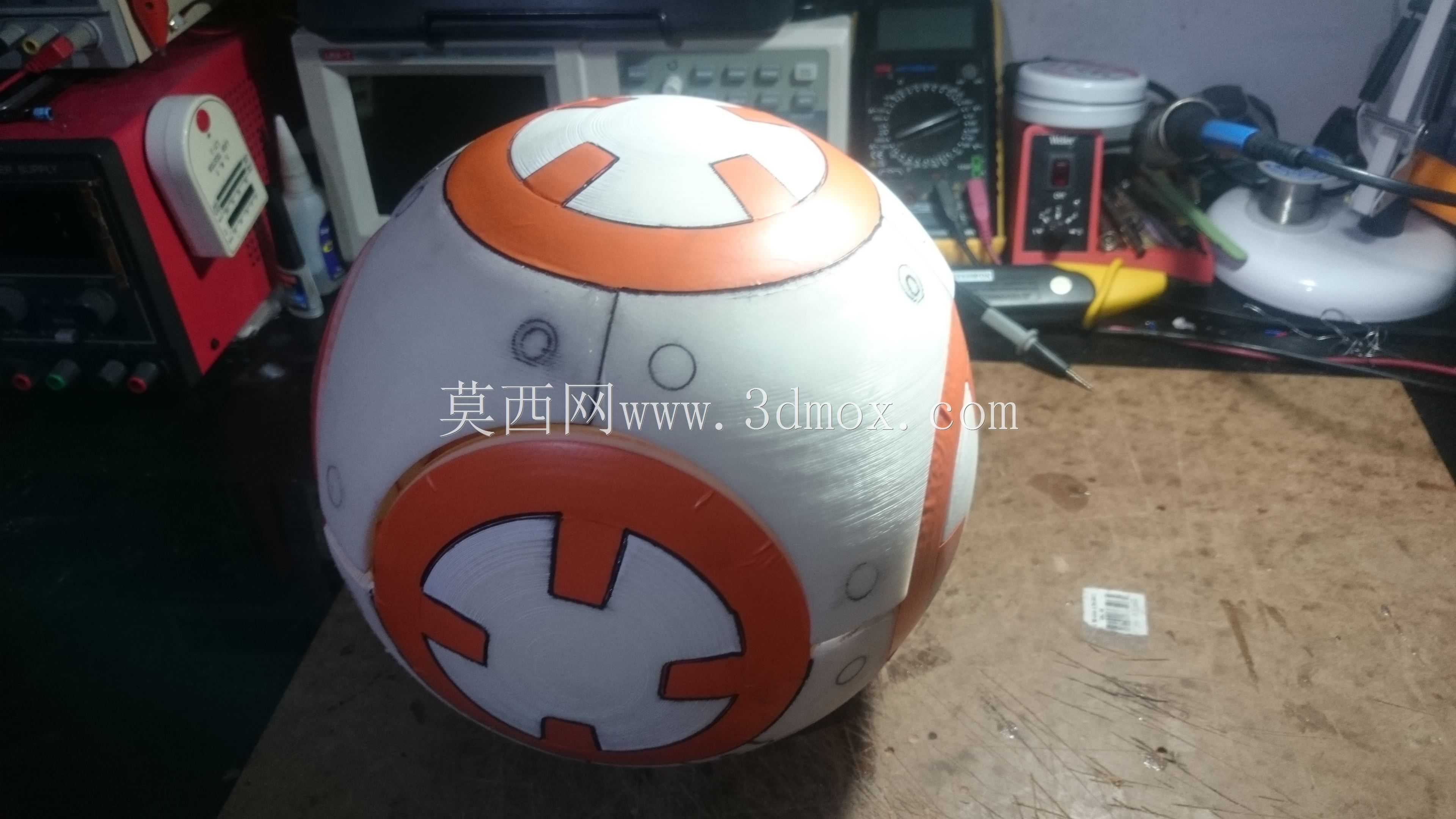

这款球形移动机器人的设计原型来自科幻影视IP中的经典形象，整体采用上下分体式结构布局，下半部分为球形滚动主体，上半部分为可独立转动的半球形头部，整体外观还原了原作中白橙相间的识别性涂装与细节特征，在民用消费级智能玩具、科教演示、IP衍生周边开发领域有着广泛的应用空间，既可以作为影视爱好者的收藏级摆件，也可作为嵌入式开发、移动机器人运动控制教学的实践载体，还能通过二次开发拓展互动陪伴、场景巡检等实用功能。在功能特性设计上，该机器人采用重心偏移式驱动方案，球形主体内部设置重锤摆臂结构，通过内置驱动电机带动重锤位置变化，依靠重心偏移产生的力矩实现球体的全向滚动移动，无需额外的轮组外露即可完成前进、后退、转向等全方向运动，运动过程灵活顺畅，能够适应平整桌面、短绒地毯等多种常见室内地面场景。头部结构通过磁吸附结构与球形主体连接，内部设置独立的转动驱动机构，可在球体滚动过程中保持头部姿态相对稳定，同时实现头部的左右转动、俯仰微调动作，还原原作中头部灵动的运动效果，头部集成的视觉模拟组件预留了传感器安装位，可根据需求加装红外避障模块、蓝牙通讯模块，配合安卓端控制程序实现远程遥控、路径规划、自动避障等智能化功能。在设计思路上，整体结构采用模块化拆分设计，将球形主体拆分为两个对称的半球壳体，内部预留了电池仓、控制板安装位、驱动组件固定位，所有安装接口均采用标准化卡扣与螺丝孔位设计，便于后期的组装调试与零部件更换，壳体壁厚控制在1.5-2mm之间，在保证结构强度的同时尽可能降低整体自重，减少驱动负载提升续航表现。头部与球体的连接采用环形永磁体吸附方案，既保证了运动过程中头部不会脱落，也可在受到外力碰撞时及时分离，避免内部传动结构损坏。在外形尺寸与安装边界设计上，整体球形主体直径控制在180mm左右，头部高度为70mm，整体总高度约250mm，所有内部元器件的安装位置均经过重心配平计算，确保静止状态下机器人可稳定直立，运动过程中不会出现重心偏移导致的卡顿、倾倒问题，内部走线全部预留专用走线槽，避免运动过程中线路缠绕干涉驱动结构，各转动部件之间预留0.3-0.5mm的装配间隙，保证转动顺畅无卡滞，同时避免间隙过大导致的结构晃动问题。
