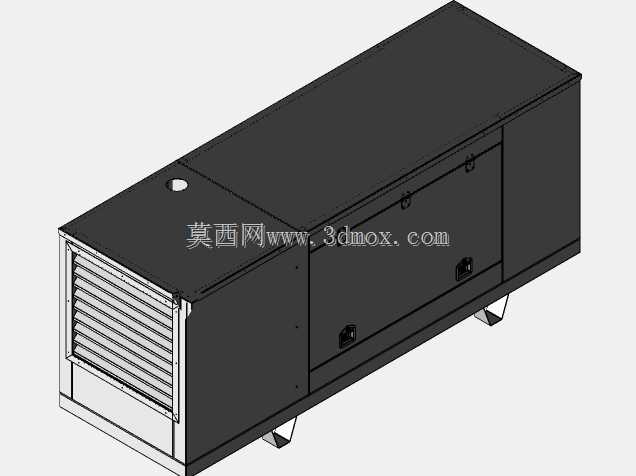

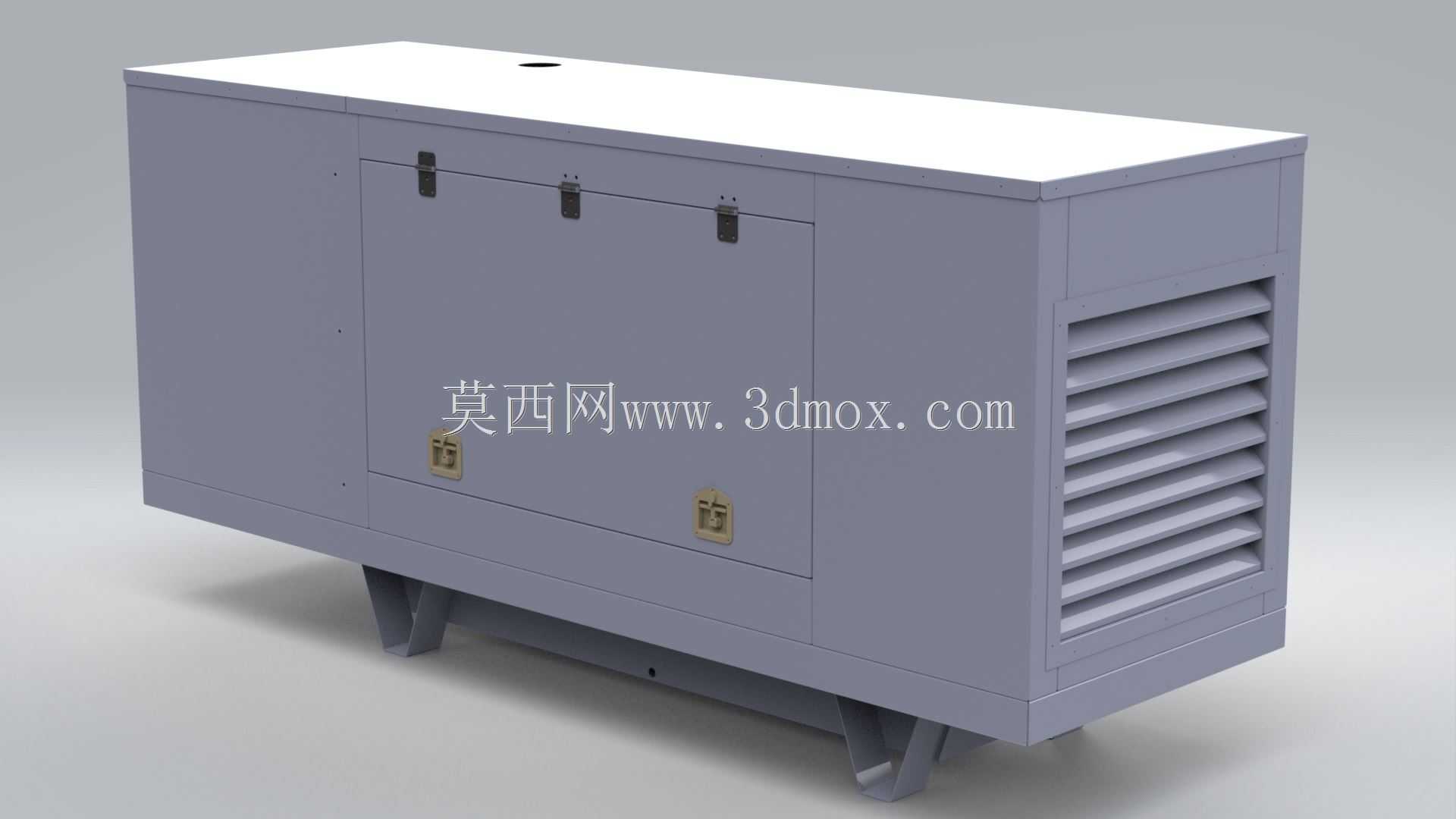

20kVA超静音柴油发电机组外罩结构设计

这款超静音柴油发电机组外罩结构，主要面向对噪音控制有严格要求的供电场景，常见于城市核心商圈备用供电、居民区应急保电、医院诊疗区域后备电源、高端酒店临时供电、户外会展活动供电等场景，这类场景普遍对设备运行噪音、外观规整度、户外耐候性有较高要求，不能采用开架式发电机组裸露布置的方案。该结构核心用途是为内部柴油发动机、发电模块、散热系统、控制单元提供封闭防护空间，同时通过结构设计实现运行噪音的阻隔与衰减，兼顾户外使用的防雨、防尘、防误触功能，避免内部运转部件暴露带来的安全隐患。在功能特性设计上，外罩整体采用封闭式钣金拼接结构，侧面设置带锁扣的检修门，日常运维时可快速开启完成机油检查、滤芯更换、线路检修等操作，无需整体拆解外罩；侧部通风格栅采用倾斜百叶结构，在保障散热风道通畅的前提下，可阻挡雨水直接溅入内部，同时格栅的倾斜角度配合内部吸音棉的铺设角度，可对风道传出的机械噪音、气流噪音形成多次反射衰减，大幅降低设备满负荷运行时的对外噪音值。外罩顶部为平整密封结构，可避免户外降雨时积水渗漏，顶部预留的吊装点位可配合起重设备完成整机组的转运与就位，底部的支撑脚结构将整机抬离安装地面，避免地面积水浸泡机组底部构件，同时支撑脚的安装孔位可配合减震垫完成与安装基础的固定，抵消机组运行时产生的振动传递。设计思路上，整体遵循紧凑化布局原则，在完全容纳20kVA级别柴油发动机、同步发电机、散热水箱、燃油箱、控制屏等全部内部组件的前提下，尽可能压缩外罩的整体外廓尺寸，减少设备占地空间；外罩钣金的拼接处均采用折边咬合加密封胶条的结构，既提升外罩整体结构刚度，避免钣金件在机组振动下产生共振异响，也可消除拼接缝隙的噪音泄漏通道，提升整体静音效果。外形尺寸方面，该外罩适配的20kVA机组整体长度控制在两米级区间，宽度与高度均适配标准货运车辆的装载边界，可满足普通厢式货车的整机组运输需求，无需拆解即可完成转场；安装边界上，底部支撑脚的安装孔位采用通用化间距设计，可适配市面上多数同功率级别静音机组的混凝土安装基础，现场就位时仅需完成基础找平、减震垫铺设、机组固定即可投入使用，无需额外对安装基础做定制化改造，可大幅缩短现场部署的施工周期。外罩表面采用户外级喷塑处理，可适应户外长期日晒雨淋的使用环境，避免钣金锈蚀影响外观与结构强度，检修门的锁具采用通用工业锁具，运维人员可通过通用钥匙完成开启，降低后期运维的配件替换成本。
