直径100mm直驱式全方位移动轮结构设计

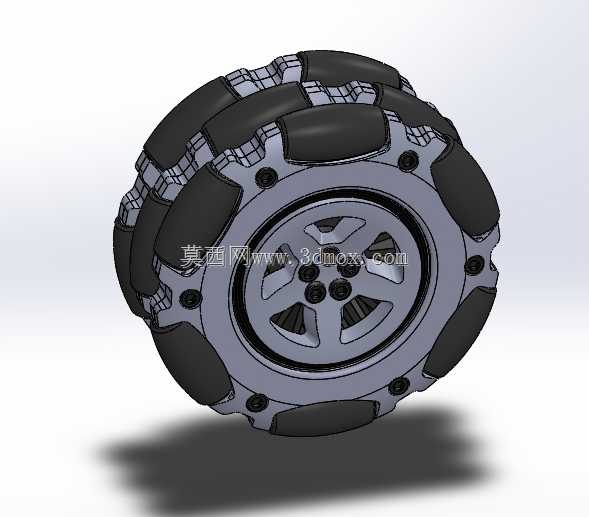

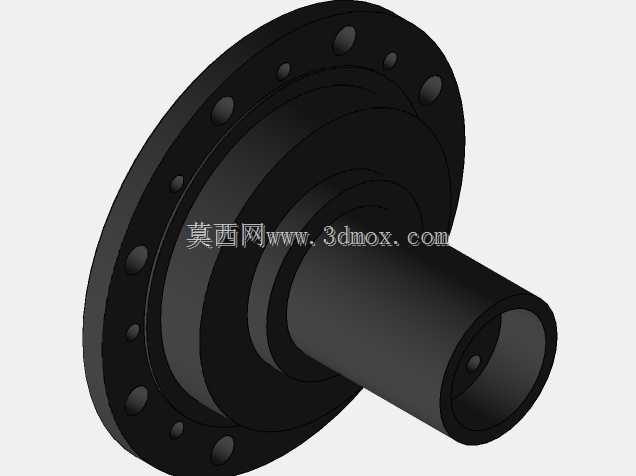

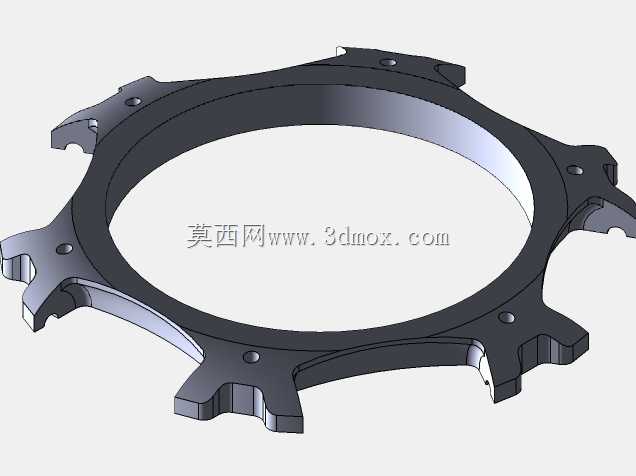

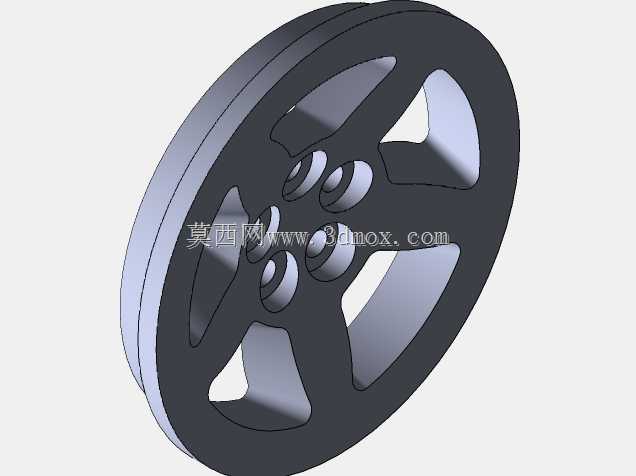

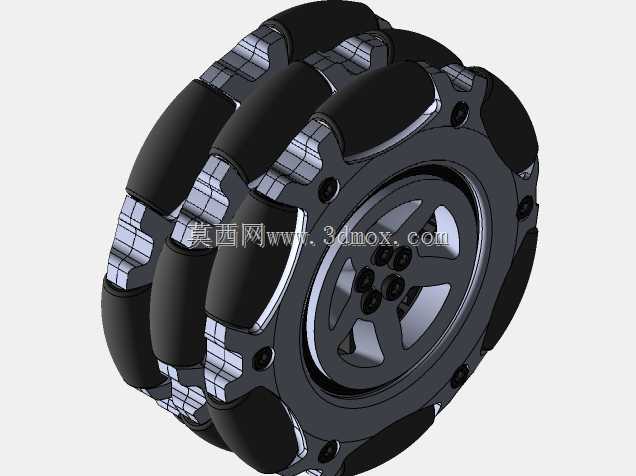

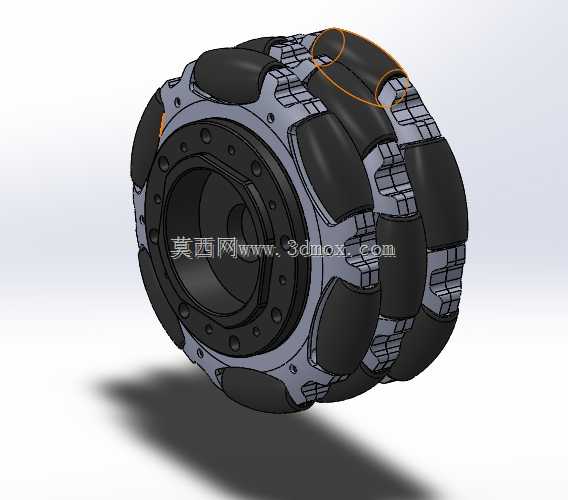

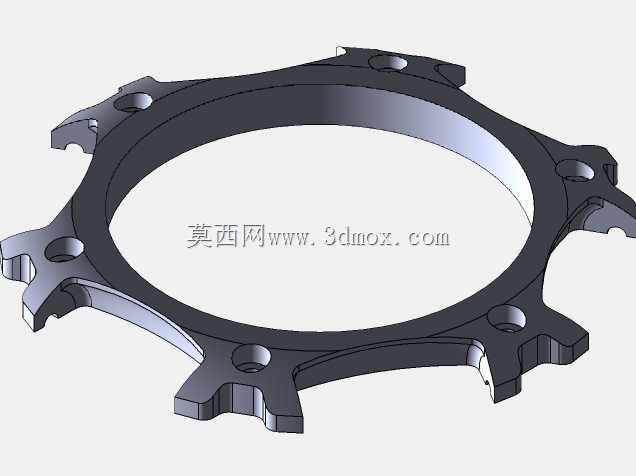

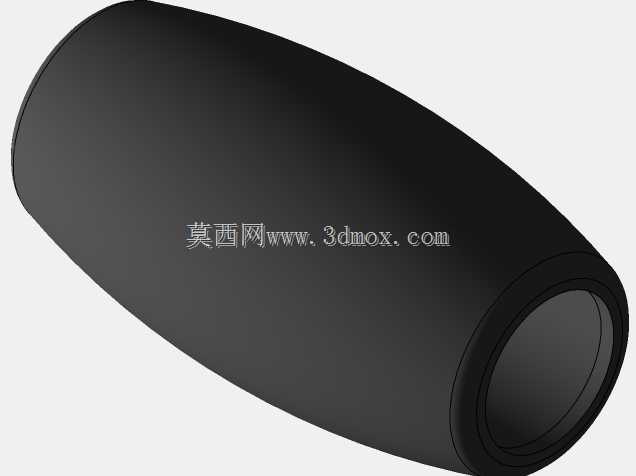

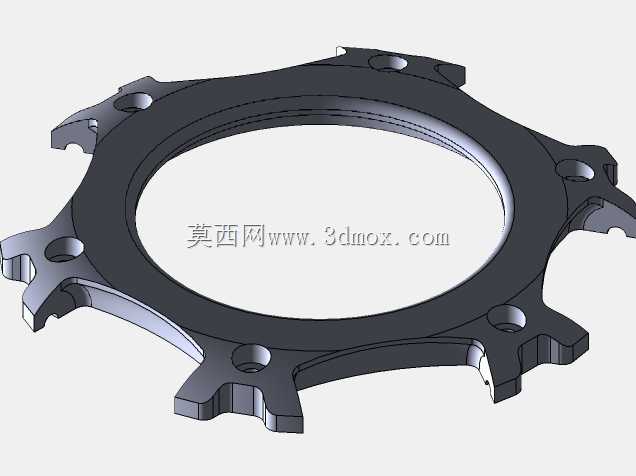

这款直驱式全方位轮是面向小型智能移动平台开发的核心行走部件，整体轮体直径设定为100mm，适配桌面级服务机器人、仓储分拣AGV、巡检机器人等对空间占用要求严苛的移动设备，能够在不改变轮组自身朝向的前提下，实现设备的前进、后退、横移、斜行、原地旋转等全方向移动动作，完美解决传统差速轮组无法完成侧向平移、窄空间转向半径过大的行业痛点，在狭小仓储通道、密集作业工位、室内服务场景中有着极高的应用价值。从功能特性来看，轮体周向均匀排布多组独立的从动辊子，辊子外覆高弹性耐磨橡胶材质，既能够保证轮体与地面接触时的摩擦力充足，避免光滑地面打滑，又可以通过辊子的自由转动分解横向作用力，配合多轮组的差速控制逻辑，实现任意方向的矢量移动。轮体主体采用高强度铝合金加工成型，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动端的负载损耗，中心轮毂采用多辐条镂空设计，既能够为驱动连接件预留充足的安装空间，又可以通过镂空结构减轻轮体转动惯量，提升启停响应速度。设计过程中充分考虑了实际安装的边界条件，轮体中心预留标准驱动轴安装孔位，周向均匀分布的紧固螺丝孔可直接适配常规法兰盘输出的直驱电机，无需额外设计定制转接件，大幅降低移动底盘的整体设计难度；轮体外侧的辊子安装座采用模块化设计，单根辊子磨损后可单独拆卸更换，无需更换整个轮体，有效降低后期运维成本。辊子的排布角度经过反复校核，保证轮体滚动过程中始终有至少三个辊子与地面接触，避免移动过程中出现颠簸、卡顿问题，行走过程更加平稳，不会对搭载的精密传感器、作业执行部件造成额外振动冲击。轮体整体厚度控制在合理范围内，安装时不会过多占用底盘侧向空间，能够给底盘内部的电池、控制板、线路排布预留充足的设计余量，适配各类紧凑型移动机器人的底盘布局需求。
