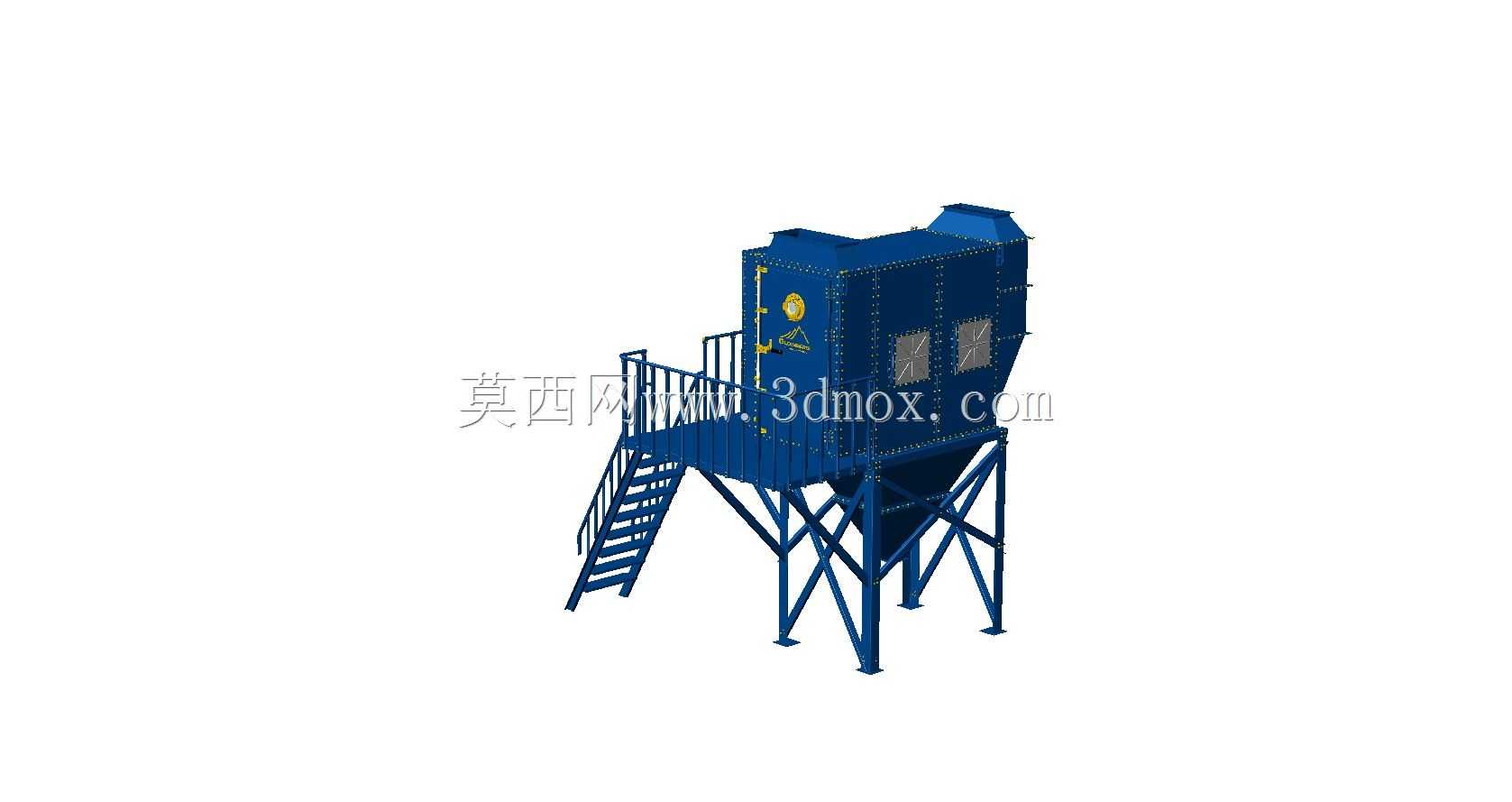

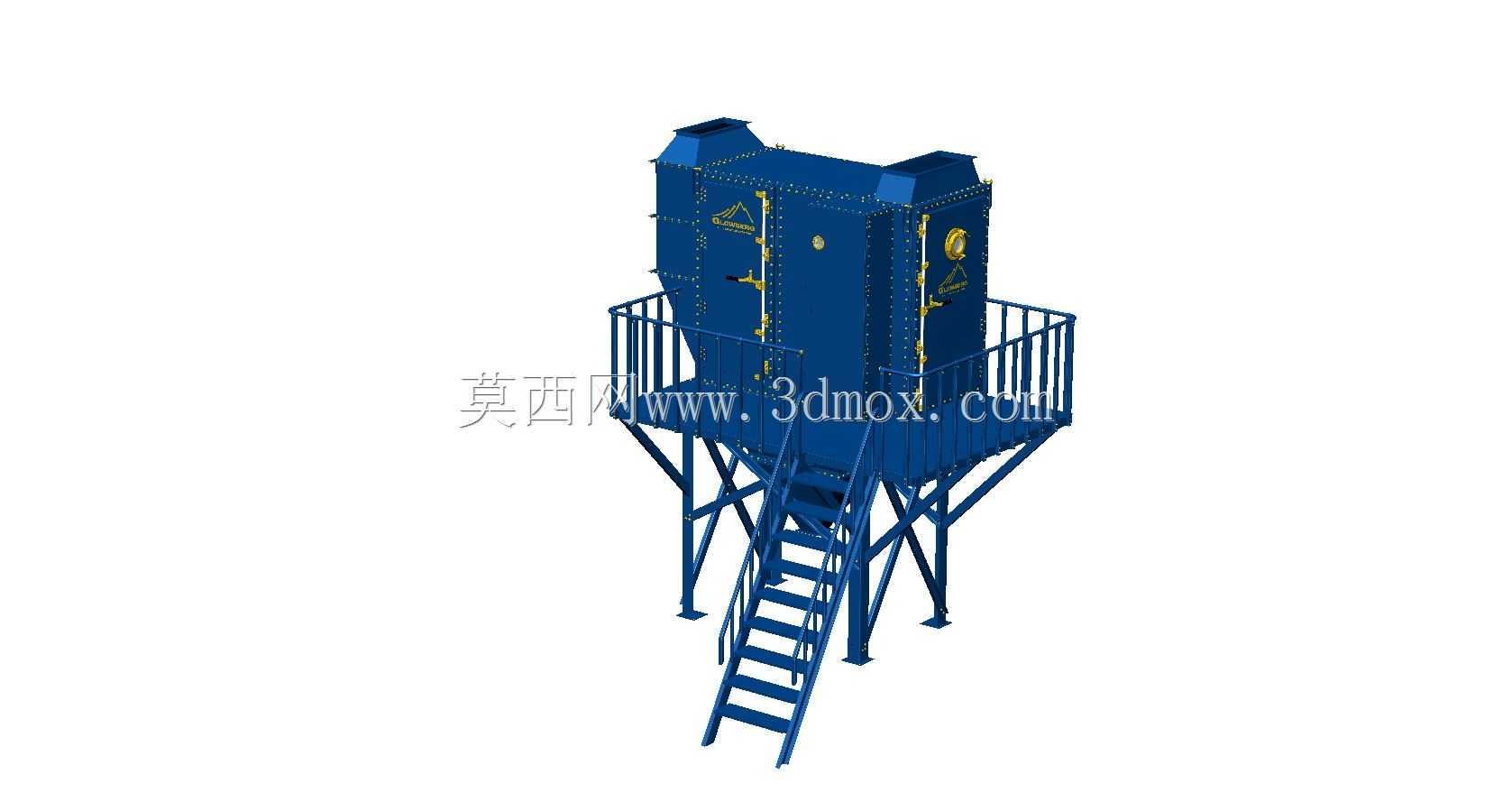

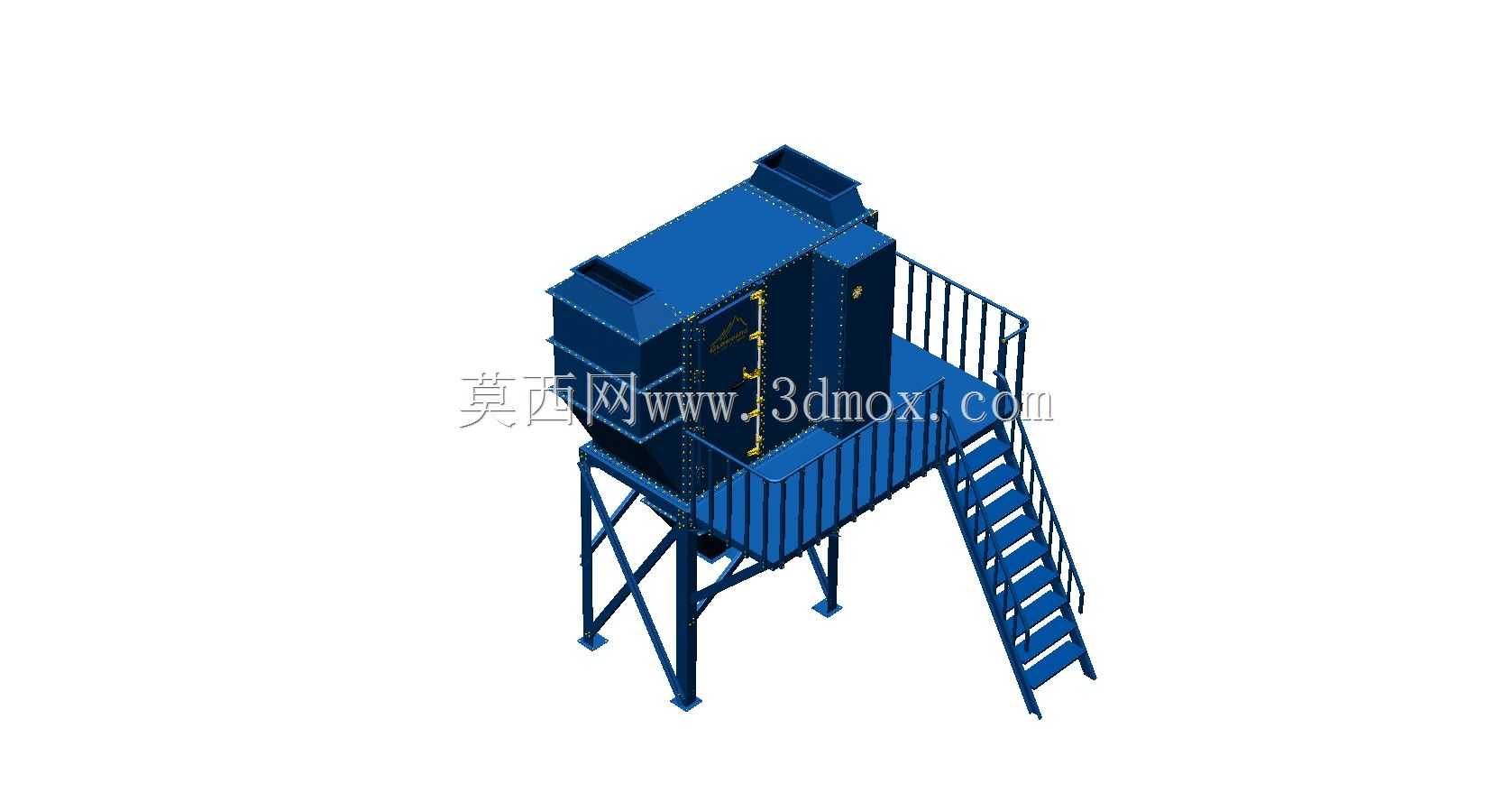

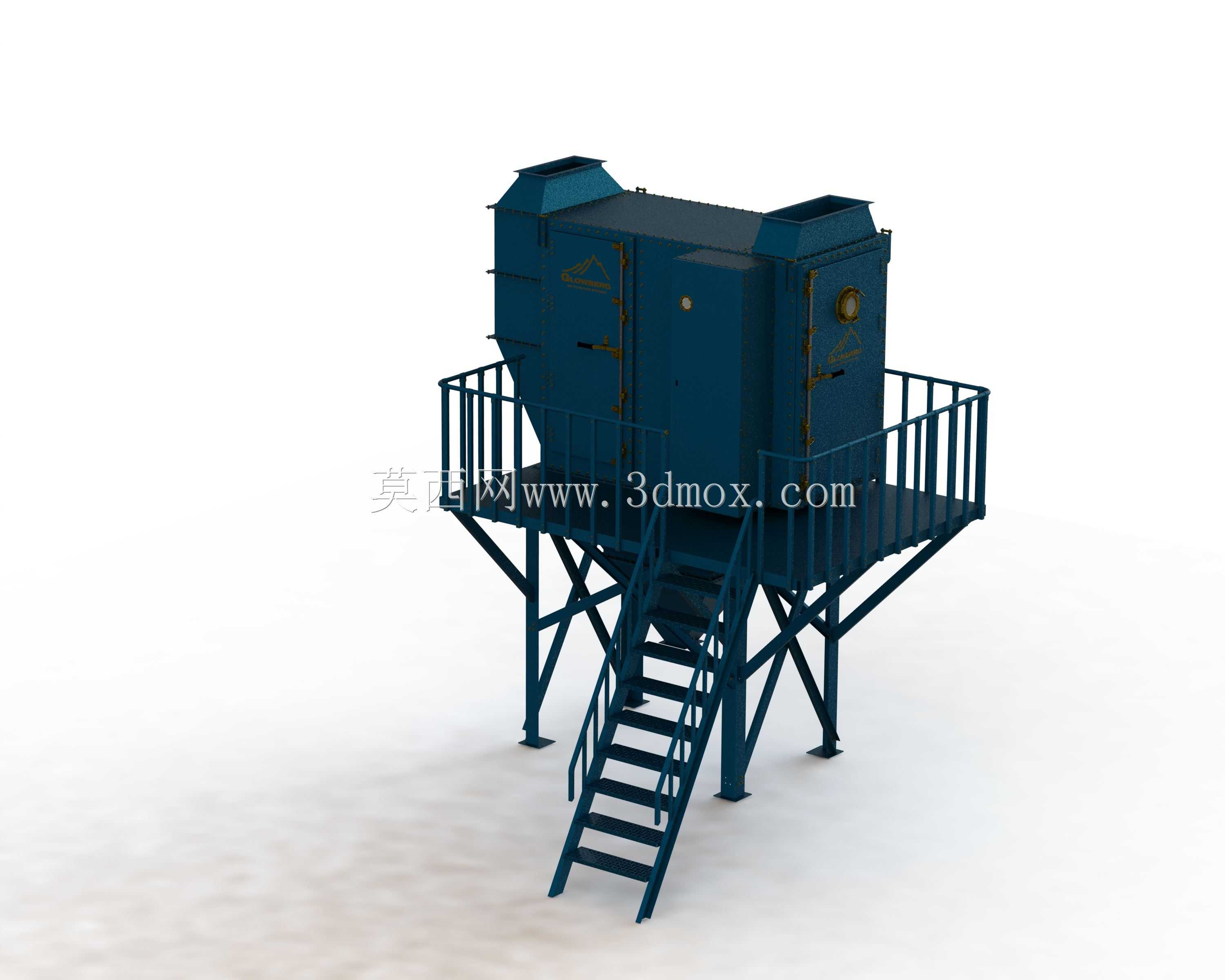

单料斗无内构件工业袋式除尘设备结构

该设备主要应用于木工加工、五金打磨、建材生产、冶金配料等存在干性粉尘扩散的工业生产场景，作为车间粉尘治理系统的核心终端处理单元，可有效捕集生产过程中飘散的悬浮粉尘，避免粉尘超标排放影响车间作业环境，同时降低粉尘堆积带来的职业健康隐患与生产安全风险，适配中等风量的产尘工位集中除尘需求。设备采用单料斗集灰设计，未配置内部过滤构件的壳体结构可作为除尘系统的外部承载框架，后续可根据实际处理风量、粉尘特性灵活适配不同规格的过滤袋组与喷吹清灰组件，壳体整体采用密封焊接结构，可避免含尘气体从拼接缝隙泄漏，保障除尘过程的负压运行稳定性。设备顶部设置对称的进出风接口，可直接对接车间的除尘通风管道，侧面预留的检修门可满足后期内部构件安装、日常维护检修的操作需求，外围配套的钢结构操作平台与斜梯，可支撑运维人员到达设备顶部、侧部的各个操作点位，无需额外搭建临时登高设施，提升日常运维的便捷性与安全性。设计过程中优先考虑了现场安装的适配性，底部支腿采用向外倾斜的支撑结构，可将设备整体载荷均匀传递到安装基础地面，降低对地面承重强度的要求，支腿底部预留的安装固定板可通过膨胀螺栓与混凝土地面直接固定，无需额外制作复杂的安装基座。设备整体外形方正规整，料斗部分采用锥面倾斜设计，可让沉降收集的粉尘依靠自重顺利滑落到料斗底部的排灰口，避免粉尘在壳体内壁堆积搭桥，外围护栏高度符合工业操作平台的安全防护要求，斜梯的踏步间距与倾斜角度适配人员日常上下的操作习惯，整体结构在满足功能需求的前提下，尽可能压缩了无效占用空间，可适配厂房内层高有限、安装空间紧凑的布设场景，设备侧面的接口位置可根据现场管道走向灵活调整，降低现场管道改装的施工成本。
