2.54mm节距双排明PCB连接器结构设计

项目分类:3D模型 发布时间:2021-07-26 ID:214054
  • 2.54mm节距双排明PCB连接器结构设计
  • 2.54mm节距双排明PCB连接器结构设计

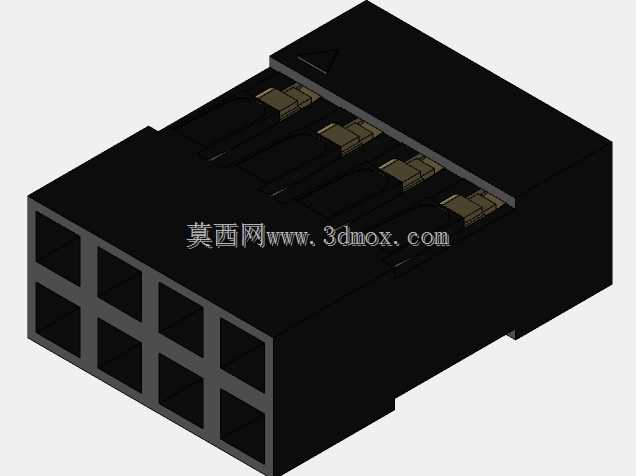

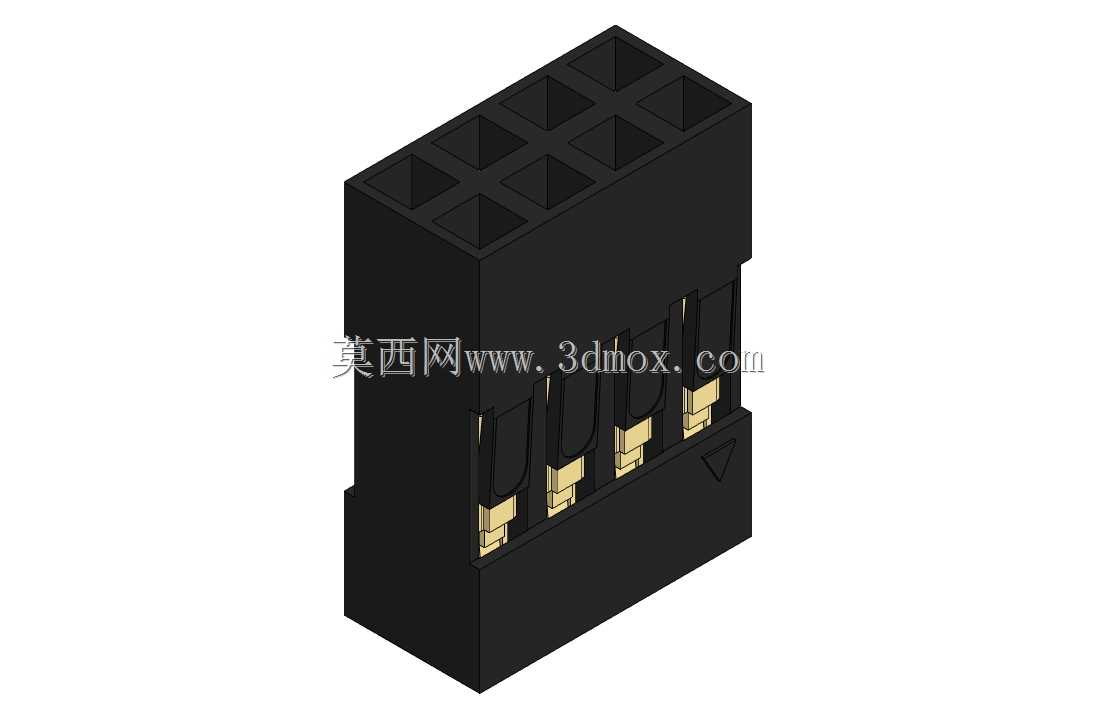

这款双排PCB连接器是电子电路互连场景中应用极为广泛的基础连接部件,主要承担印制电路板与外部线束、功能模块之间的信号与小电流传输职能,常见于工业控制板卡、消费电子主板、电源驱动模块、通信终端设备等需要实现板对线可拆卸连接的场景,能够在设备组装、后期维护时实现快速插拔,无需焊接即可完成电路对接,大幅提升生产装配效率与维修便捷性。该连接器采用2.54mm标准节距设计,这一间距是全球电子行业通用的板间连接标准尺寸,能够完美适配市面上绝大多数通用PCB板的焊盘孔位布局,无需额外定制板卡即可完成安装,双排引脚的排布方式在相同横向占用空间下提供了双倍的引脚数量,可同时满足多路信号传输与小功率供电的连接需求,引脚规格覆盖2*2到2*40的全系列型号,可根据实际电路的通道数量灵活选型适配。从产品结构设计来看,连接器主体采用耐高温绝缘塑壳作为基座,塑壳内部设置有对应数量的端子容纳腔,每个腔体内独立装配铜合金导电端子,端子接触端采用弹性悬臂结构,在公母端对插时能够产生稳定的接触正压力,保证长期使用过程中接触电阻稳定,避免因振动、温度变化导致的接触不良问题;端子焊接端采用直插式设计,可适配波峰焊、手工焊等多种PCB焊接工艺,塑壳侧面设置有防呆三角标识,能够在装配时快速识别插接方向,避免反插导致的端子弯折、电路短路问题。在安装边界与外形尺寸方面,该连接器的塑壳宽度与长度随引脚数量变化,单排引脚对应的塑壳宽度为5.08mm,长度方向每增加一个引脚对应延伸2.54mm,塑壳高度为标准的10mm适配高度,焊接端引脚伸出塑壳底部的长度为3.2mm,能够完全穿过标准1.6mm厚度PCB的焊盘孔,预留足够的焊锡浸润空间,安装时仅需在PCB上对应位置开设直径0.8mm的双排焊盘孔,孔位中心距严格保持2.54mm即可完成贴装,塑壳底部设置有定位凸台,可在焊接前卡入PCB对应的定位孔中,避免焊接过程中连接器移位偏移,保证焊接精度。
