汽车前桥麦弗逊悬架结构三维设计

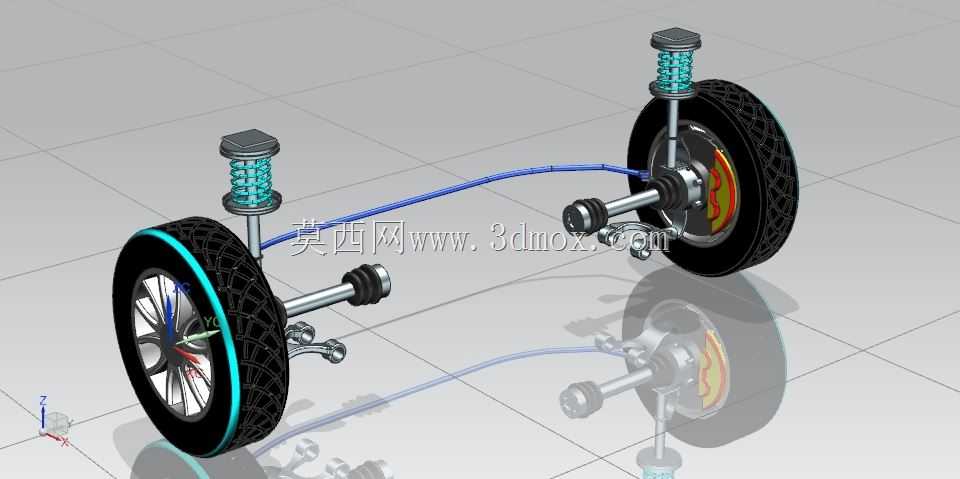

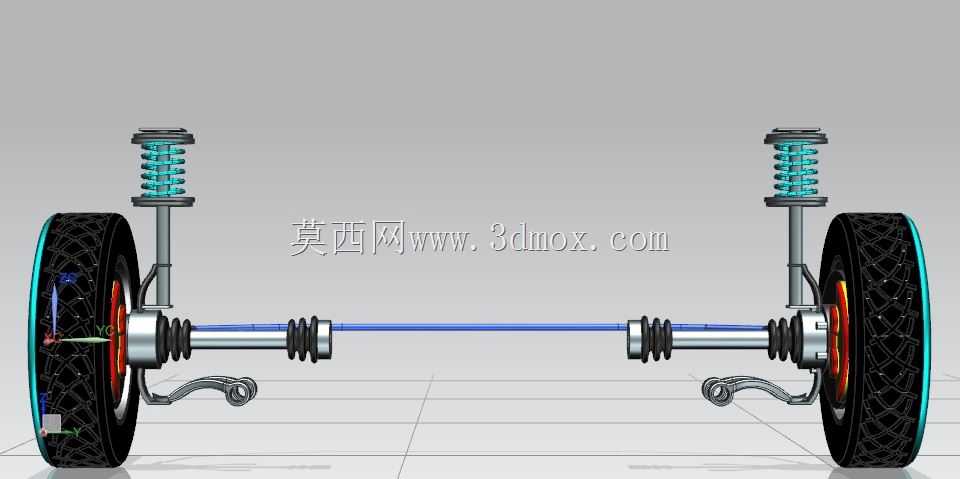

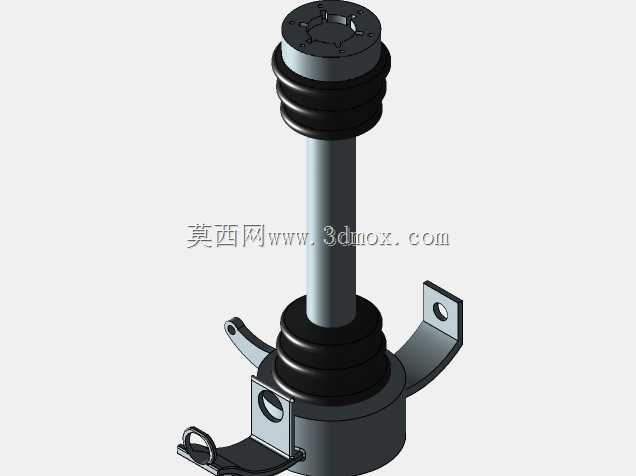

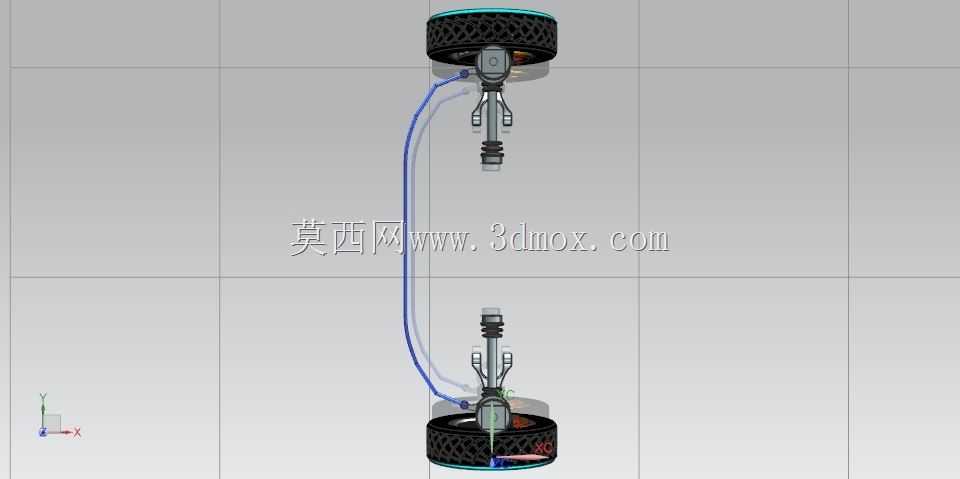

该悬架结构主要应用于乘用车辆前桥底盘系统，是连接车身承载结构与前轮行走机构的核心总成，日常行驶中承担着传递车轮与车身间所有力和力矩的作用，同时能够缓冲路面传递而来的冲击载荷，衰减由路面不平引发的振动，保证车辆行驶过程中车轮始终贴合路面，提供足够的抓地力与行驶稳定性，兼顾驾乘人员的乘坐舒适性与车辆操控精准性。整套结构采用对称式布局设计，左右两侧结构完全镜像一致，核心包含螺旋弹簧与减震器集成的支柱总成、传动半轴、转向节、下摆臂、轮毂轴承单元以及车轮安装位几个核心部分。设计过程中充分考虑了实际装车的安装边界，减震支柱上端预留了与车身减震塔座连接的安装接口，下摆臂预留了与副车架铰接的衬套安装点位，传动半轴内侧预留了与差速器输出端连接的花键接口，外侧通过等速万向节与轮毂单元连接，既能够满足车轮上下跳动时的长度补偿需求，也能够适配转向过程中车轮的角度偏转需求。功能设计上，螺旋弹簧主要承担垂直方向的载荷支撑，匹配减震器的阻尼特性，能够快速过滤路面颠簸带来的往复振动；下摆臂承担横向与纵向的载荷传递，同时约束车轮的跳动轨迹，保证车轮定位参数在跳动过程中始终处于合理区间，避免出现轮胎异常磨损、转向跑偏等问题；传动半轴采用带中间防尘护套的等速万向节结构，能够在车轮跳动、转向带来的角度变化工况下，始终保持动力传递的平顺性，不会出现动力卡滞或传递效率骤降的问题。外形尺寸方面，整套结构的横向宽度适配常规紧凑型乘用车辆的前轮轮距设计，减震支柱的高度预留了足够的跳动行程，下摆臂的摆动范围经过运动校核，不会在极限跳动、极限转向工况下与周边副车架、车身翼子板等部件发生运动干涉，所有连接点位的尺寸都匹配量产车型的通用安装规格，既可以用于底盘结构的教学演示，也能够作为新车型底盘开发的参考结构，帮助工程师快速完成悬架硬点的初步校核，缩短前期开发的方案验证周期。
