汽车内燃机排气歧管结构设计

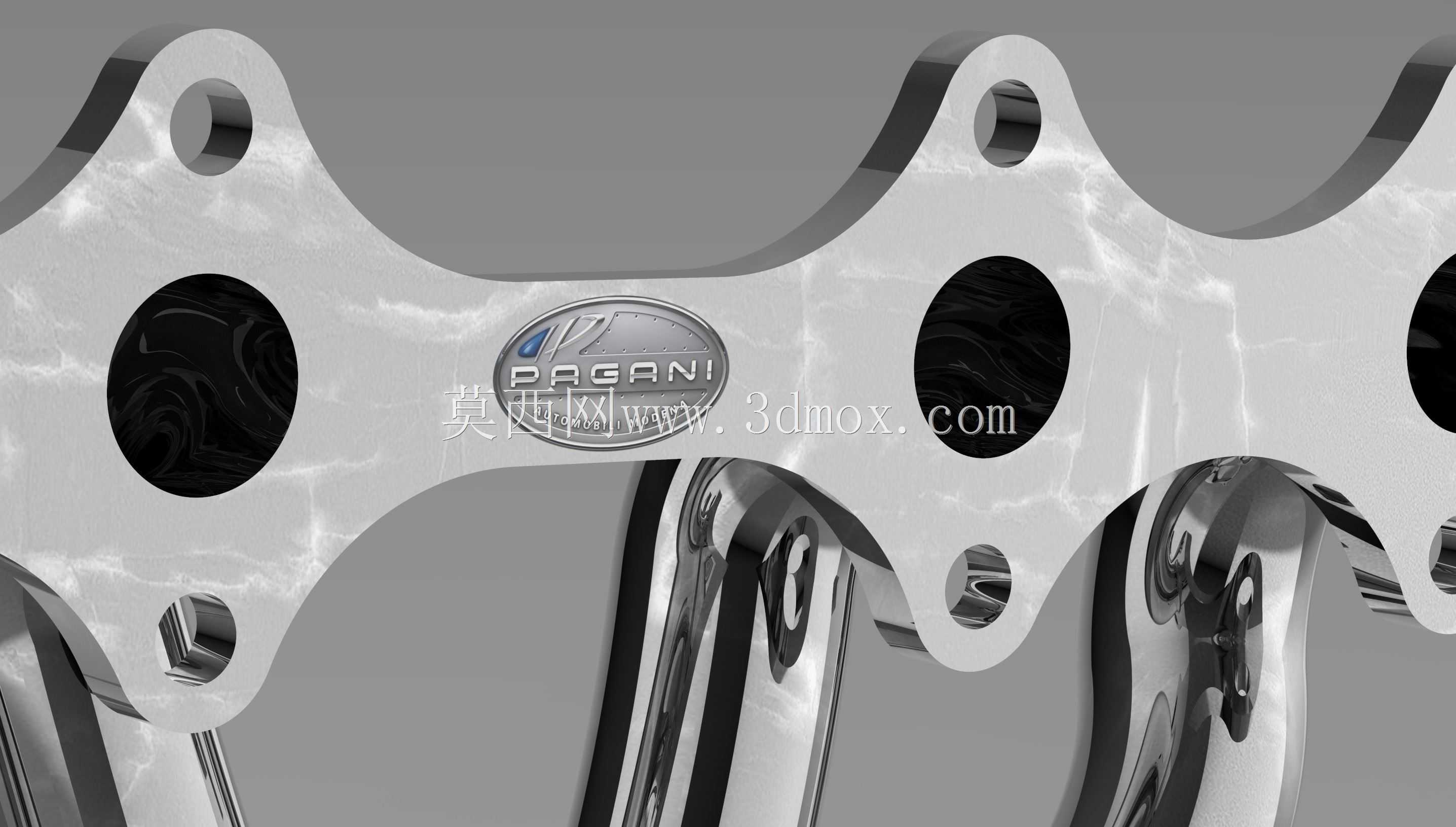

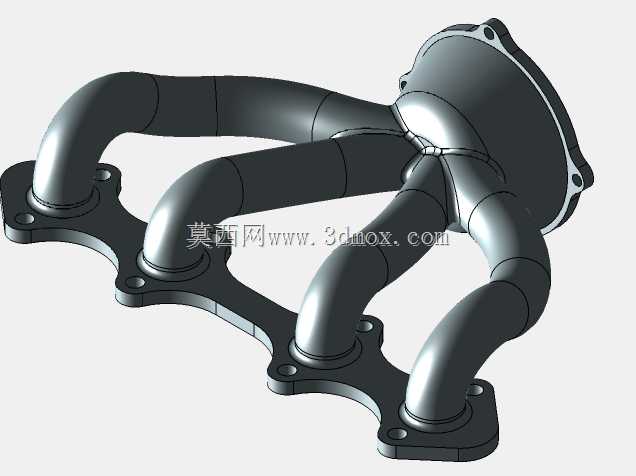

排气歧管作为内燃机进排气系统的核心承压部件，直接对接发动机气缸盖的排气端口，承担着将各气缸燃烧后产生的高温废气有序汇集、导流至排气总管的核心作用，其结构设计合理性直接影响发动机的排气效率、泵气损失与动力输出表现。在实际整车布置场景中，排气歧管的安装边界完全受限于气缸盖排气侧的螺栓孔位分布、周边发动机附件的布置间隙以及机舱内的隔热防护空间，设计过程中需要优先保证各支管的流道长度差值控制在合理区间，避免各缸排气出现干涉扰流，影响扫气效率。从结构特性来看，该部件采用多支管交汇的一体式构型，法兰对接面设置有对应气缸排气口的通孔与定位螺栓过孔，法兰面的平面度公差需要严格控制，保证装配后与缸盖结合面的密封性能，避免高温高压废气泄漏引发周边部件过热失效。流道部分采用顺滑的圆弧过渡构型，避免出现直角弯折或者截面突变，减少废气流通的沿程阻力，同时管壁厚度根据热负荷分布做差异化设计，靠近法兰端的高温区域适当增加壁厚，提升抗热变形能力，远端管路在保证结构强度的前提下适当优化壁厚，控制整体构件重量。设计过程中需要同步考虑热胀冷缩带来的应力影响，支管的弯曲弧度预留有足够的热变形补偿空间，避免发动机在冷热交变工况下，构件因热应力集中出现开裂故障。在实际装车应用中，该部件需要匹配对应的密封垫片与紧固螺栓，安装时按照对角顺序逐步拧紧至规定力矩，保证法兰面受力均匀，日常运维中需要定期检查接口处的密封状态，排查是否存在积碳渗漏、螺栓松动的情况，其流道内壁的光滑度也会直接影响废气排出的顺畅度，建模过程中对各交汇位置做了倒圆处理，减少气流在交汇处的涡流损耗，同时安装孔的位置度公差严格匹配缸盖的设计基准，保证装配时能够顺利对位，不需要额外修配即可完成安装。
