双柱式机械轿厢升降举升设备结构设计

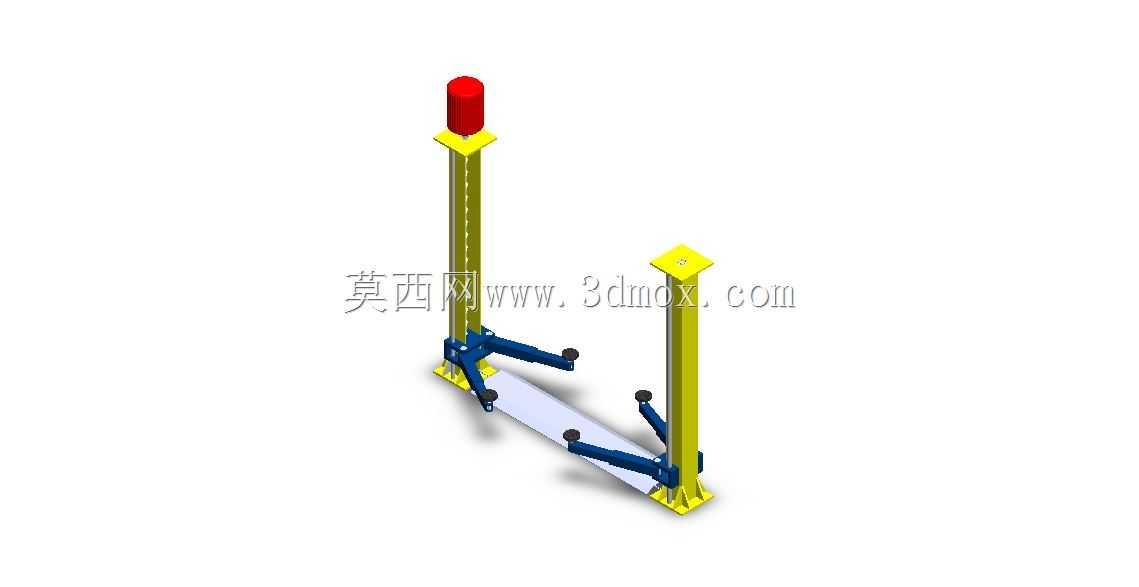

该双柱式机械升降设备主要应用于机动车维保、小型轿厢垂直转运、轻型仓储物料举升等场景，在汽修门店中可承担家用轿车、小型SUV的底盘检修、轮胎更换、油液更换等作业的举升支撑需求，在小型立体仓储场景中可配合轿厢结构完成轻型货箱的层间转运，也可适配小型专用作业轿厢完成低空设备安装维护的人员托举作业，相比液压式举升设备，纯机械传动结构不存在液压油泄漏风险，在对洁净度有要求的维保车间、无尘仓储区域适配性更强。设备采用对称双立柱承载结构，两根立柱采用高强度型钢焊接成型，立柱内部集成丝杠传动副，由单台驱动电机通过底部同步传动机构带动两侧丝杠同步运转，保证两侧举升托臂升降过程完全同步，避免偏载引发的结构变形或卡滞问题。每根立柱上配置两组可伸缩式托臂，托臂带有多档位调节锁止结构，可根据被举升对象的底部支撑点位调整伸展长度与旋转角度，托臂端部配置防滑橡胶支撑垫，接触被举升物时可增大摩擦力同时避免刮伤接触表面，其中一侧立柱顶部配置红色限位缓冲顶块，当举升行程达到设计上限时可触发机械限位开关切断动力输出，配合缓冲胶块降低硬接触冲击。设计阶段充分考虑安装边界需求，设备底部采用膨胀螺栓与混凝土地面固定，要求安装地面混凝土厚度不低于200mm，地面水平度误差控制在千分之三以内，两立柱安装中心距可根据适配场景在2.4米至2.8米区间调整，单根立柱截面尺寸控制在200mm*200mm以内，整体设备安装完成后横向占地宽度不超过3.2米，纵向占地深度不超过1.2米，不会过多占用作业场地空间。设备额定举升载荷按照3吨设计，最大举升高度可达1.8米，举升速度控制在0.05m/s，平稳的升降速度可避免被举升物晃动，托臂锁止机构采用机械齿形啮合结构，举升过程中任意高度都可实现机械锁止，即使传动系统出现意外失效也可保证托臂不会下坠，充分保障作业安全。整体结构采用模块化设计，立柱、传动机构、托臂、驱动单元均可拆分运输，现场安装时仅需完成立柱定位固定、同步传动机构连接、电气线路接线即可投入使用，后期维护仅需定期对丝杠传动副加注润滑脂、检查同步传动带张紧度即可，维护成本远低于液压类举升设备。
