连续式垂直循环输送升降设备结构

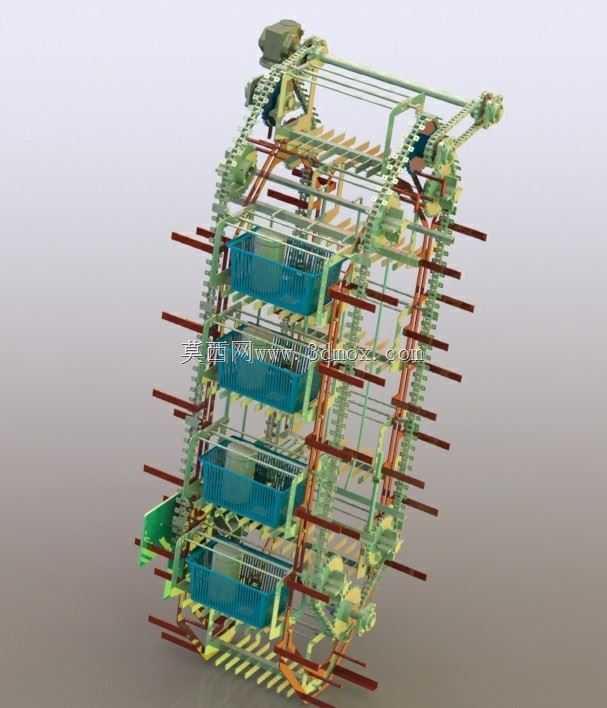

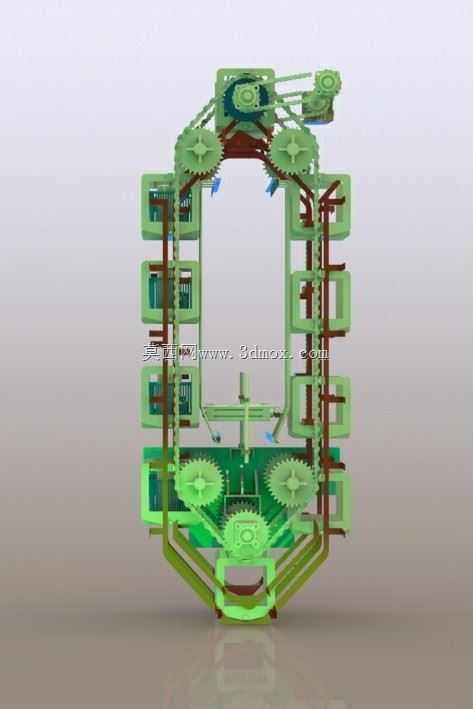

这款连续式垂直循环输送升降设备，主要面向生产车间工序间物料转运、立体仓储楼层接驳、电商仓配中心货箱垂直流转等场景，解决传统往复式升降机输送效率低、占用井道空间大、间歇等待时间长的痛点，能够在有限的占地面积内实现多批次物料的连续垂直输送，适配周转箱、工装托盘、小型成品包装箱等多种载具的转运需求，可对接平面滚筒线、皮带线等前端输送设备，实现物料从平面输送到垂直升降的无缝衔接，无需额外安排人工进行上下料对位操作。设备采用闭环链条循环传动结构，多组载料托架沿两侧环形导轨做连续回转运动，进料端托架运行至与进料输送线齐平位置时，待输送物料可直接平稳滑入托架，随链条沿既定轨迹上升或下降，到达目标楼层出料位置时，托架与出料输送线对齐，物料自动滑出至平面输送线，全程无往复空行程，单位时间内的物料输送量远高于同规格往复式升降设备。设计过程中重点考量了运行平稳性与结构可靠性，两侧传动链采用同步驱动布局，避免托架运行过程中出现偏载卡滞，托架表面设置防滑挡边，防止物料在升降回转过程中滑落，机架采用型材拼接结构，兼顾整体刚性与安装便捷性，可根据现场安装空间调整整体高度与托架间距，适配不同层高的厂房与不同尺寸的载具。设备整体为立式窄幅布局，安装时仅需预留对应长宽的地面固定区域，无需额外搭建复杂井道结构，侧面预留维护开口，可快速对传动部件、张紧机构进行检修保养，运行过程中噪音低、冲击小，可适配洁净车间、电商仓储、轻工生产等对作业环境有一定要求的场景，能够有效打通不同楼层、不同高度工位间的物料输送链路，减少人工搬运的劳动强度，提升生产与仓储环节的物流流转效率。
