带座外球面轴承立式支座结构设计

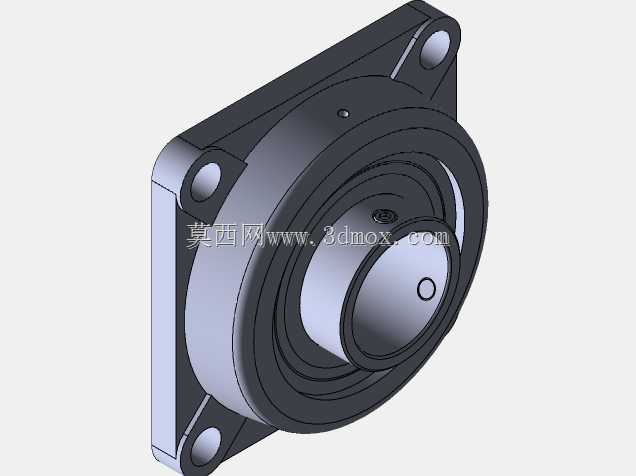

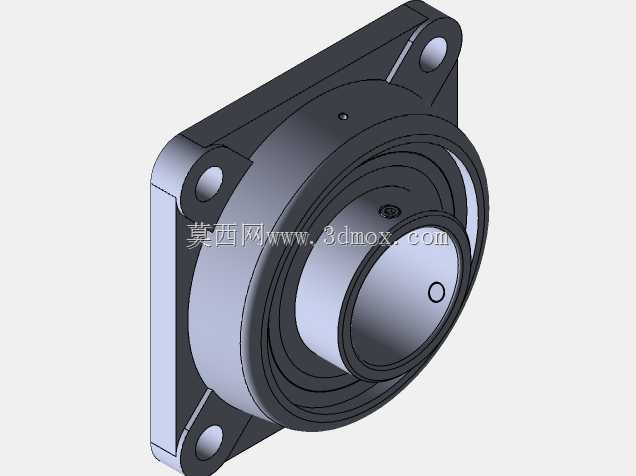

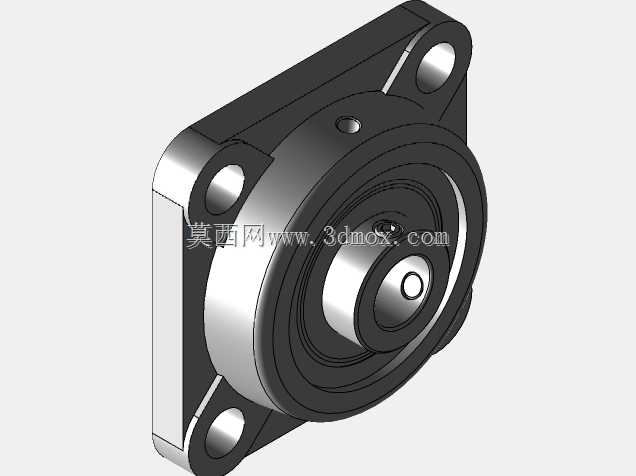

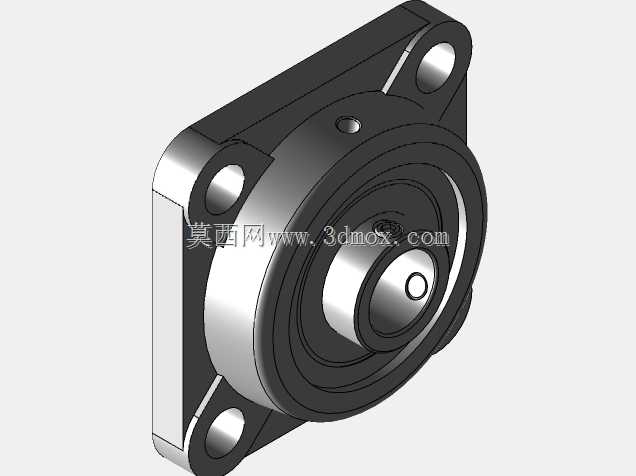

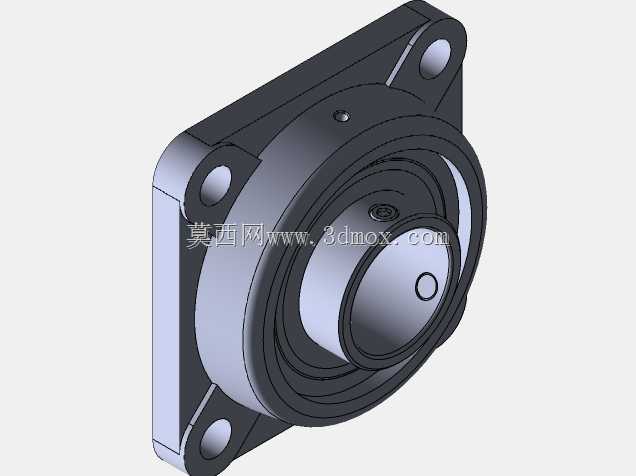

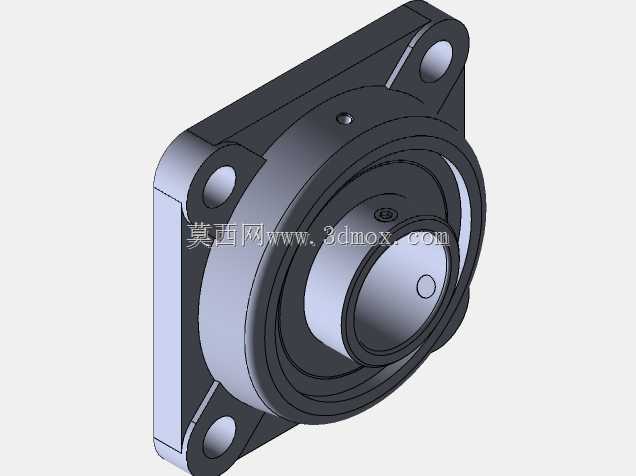

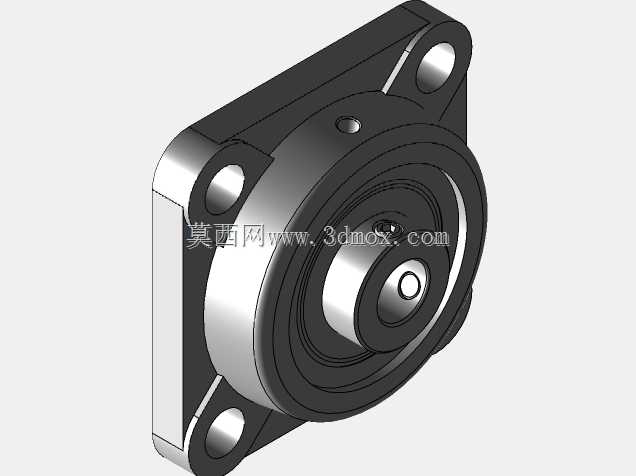

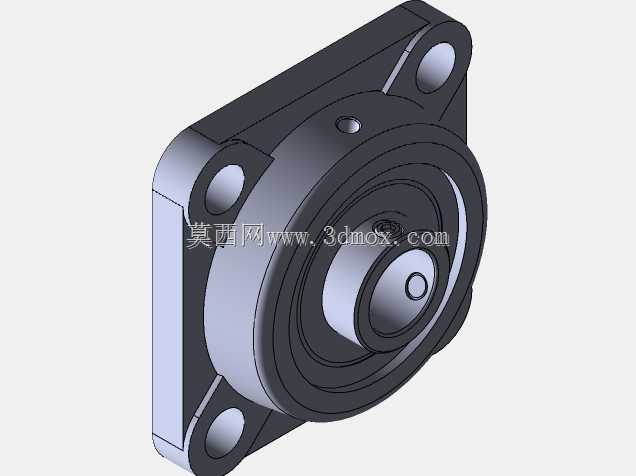

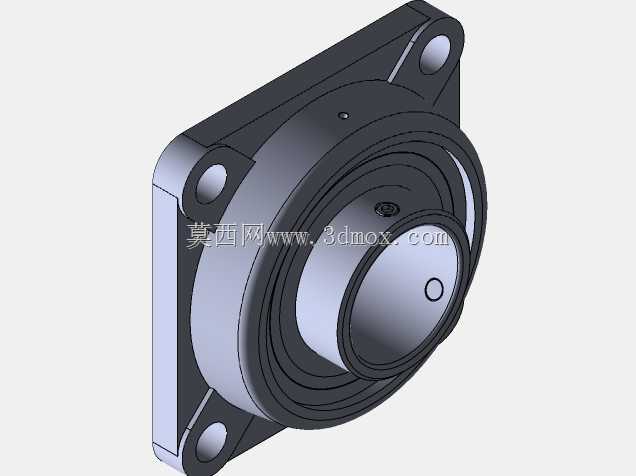

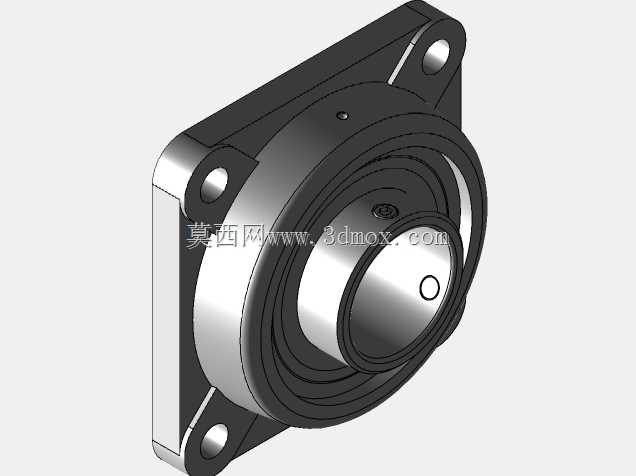

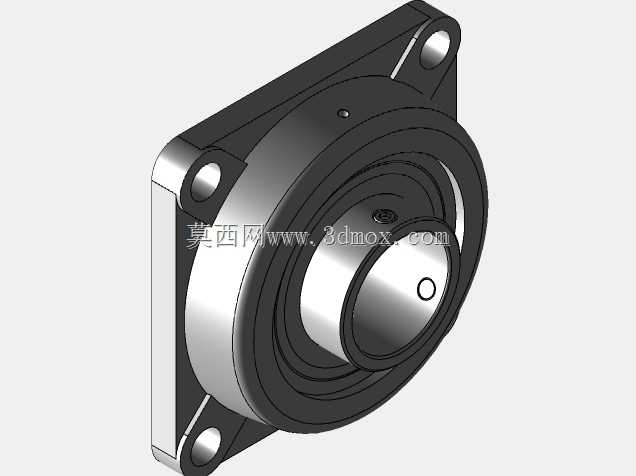

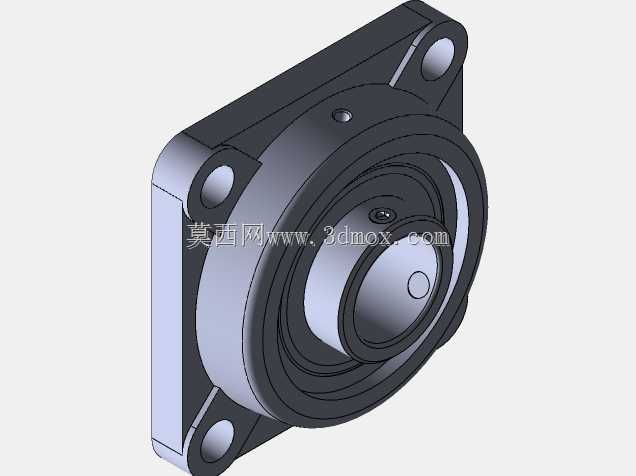

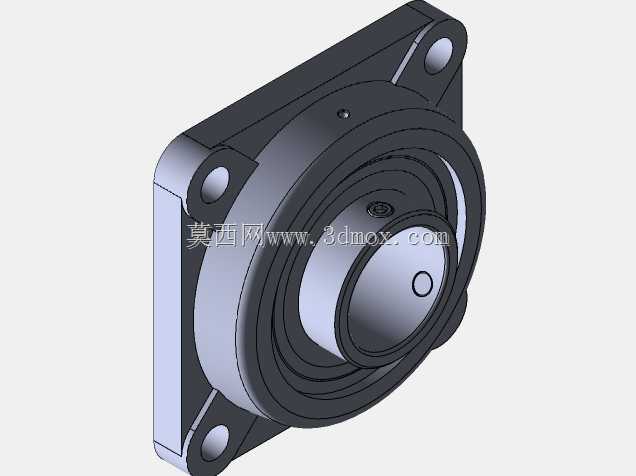

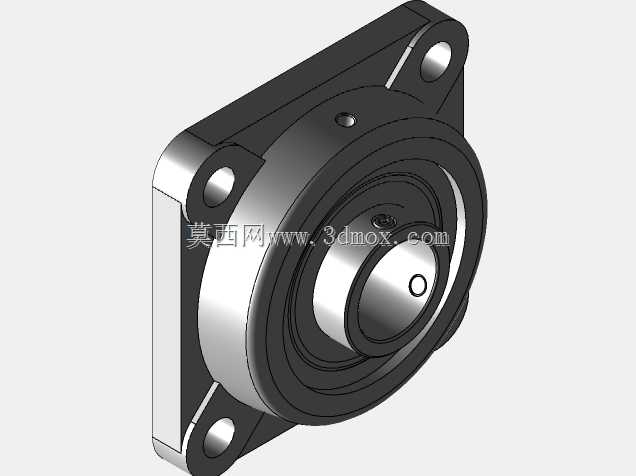

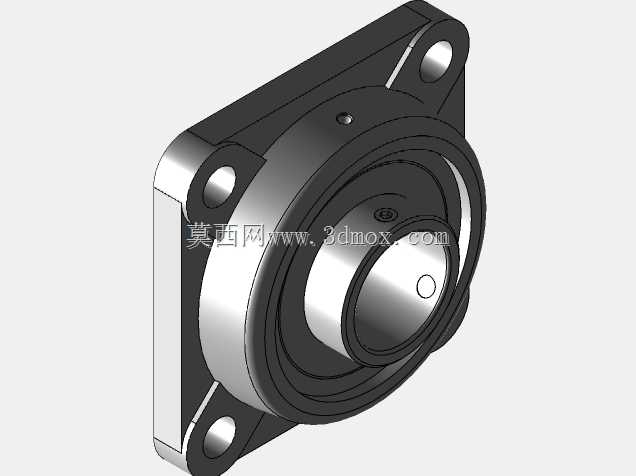

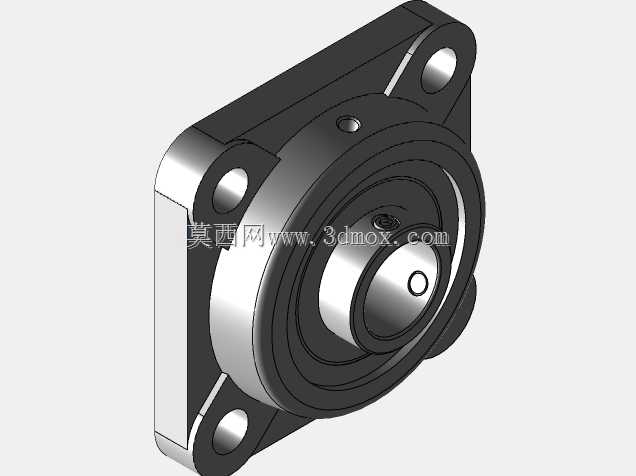

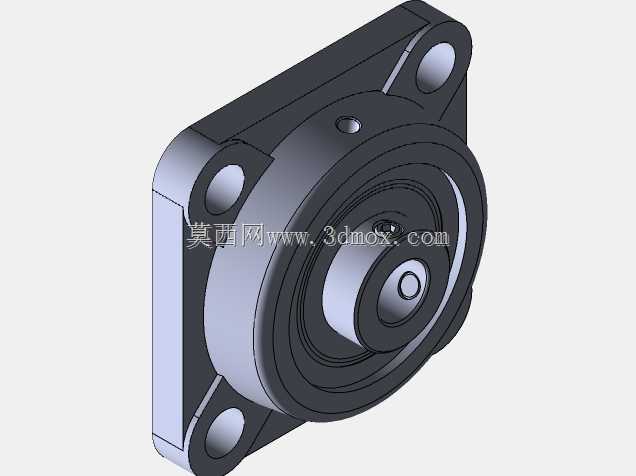

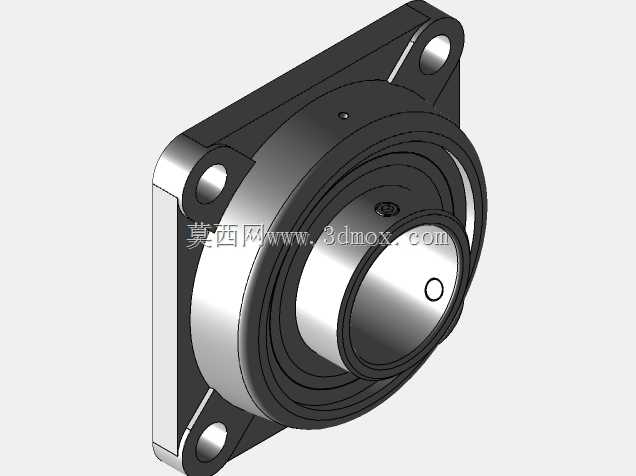

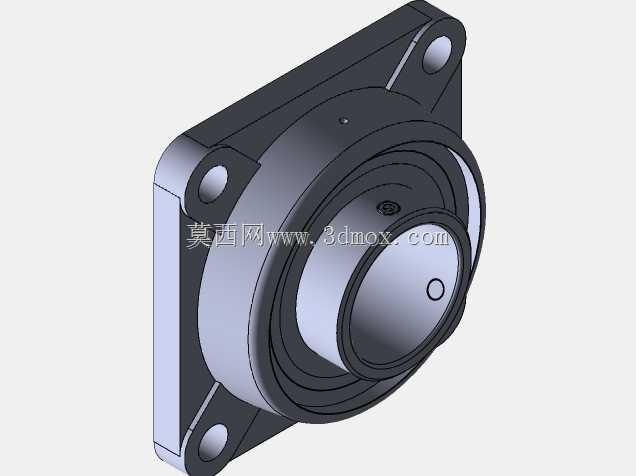

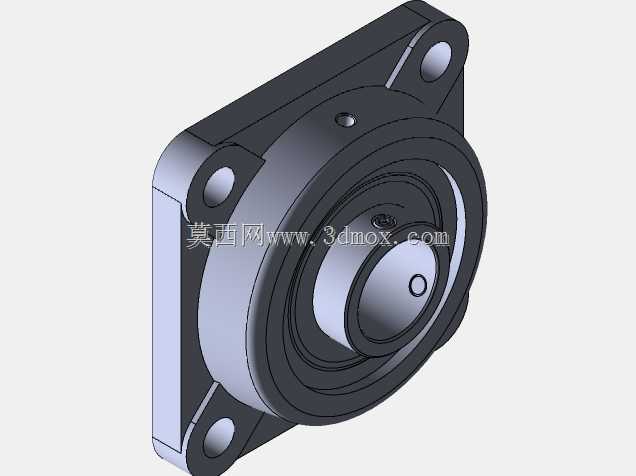

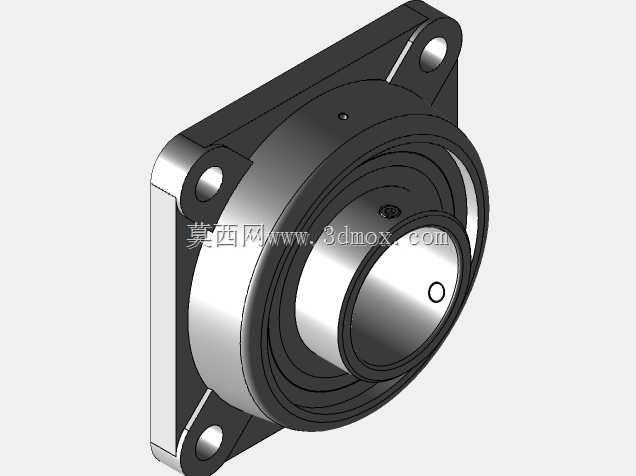

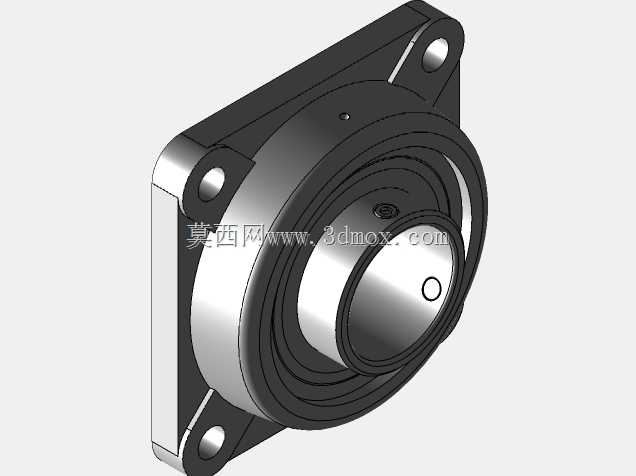

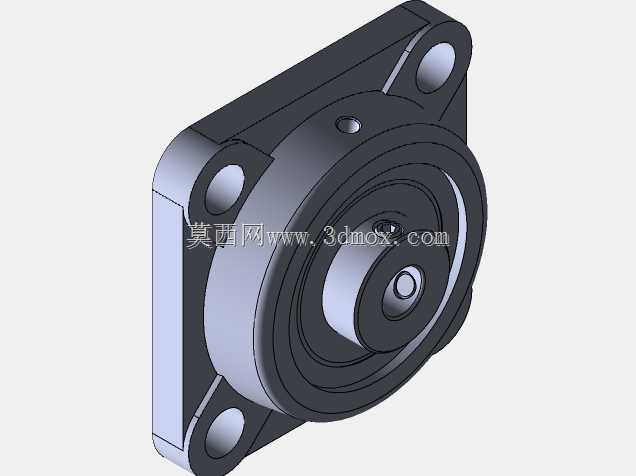

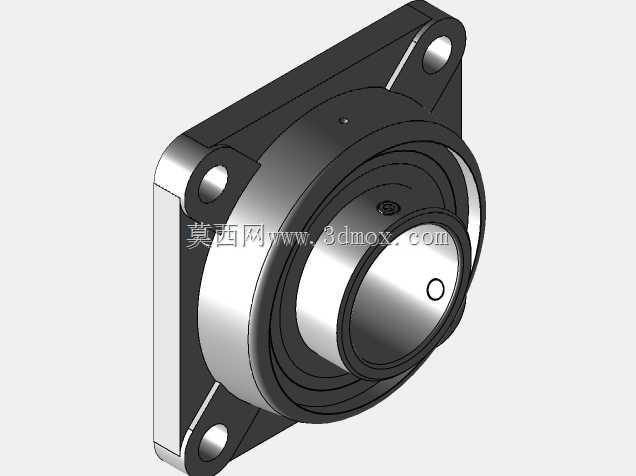

这款带座外球面轴承组件，是工业传动系统中应用极为广泛的支撑部件，常见于各类输送生产线、农业耕作机械、食品包装设备、纺织加工机械以及中小型风机、水泵等需要长轴传动支撑的场景中，核心作用是为旋转传动轴提供稳定的径向与轴向支撑，同时补偿轴加工、安装过程中产生的少量同轴度误差，降低传动系统的装配精度要求，提升整套设备的运行稳定性与使用寿命。

从功能特性来看，该组件将外球面球轴承与铸造立式轴承座整合为一体式结构，轴承内置的钢球滚道经过精密磨削加工，能够承受中等程度的径向载荷，同时可承受一定范围的双向轴向载荷；轴承外圈的球面结构与轴承座的凹球面安装位配合，具备自动调心功能，当传动轴出现轻微弯曲或者安装座存在少量角度偏差时，轴承可自动适配偏转角度，避免钢球与滚道出现偏载磨损，大幅降低设备运行过程中的异响、卡滞风险。轴承两端自带的密封结构，能够阻挡外界粉尘、水汽、加工碎屑进入轴承内部滚道，同时锁住轴承内部的润滑脂，延长维护保养周期，适配多粉尘、潮湿的复杂工业作业环境。

在设计思路上，这款立式轴承座采用了短脚立式安装结构，座体选用高强度铸铁一体铸造成型，经过时效处理消除内应力后再进行安装面、轴承安装孔的精密机加工，保证座体具备足够的结构刚度，在承受传动载荷时不会出现过量形变影响轴承运转精度。座体两端的安装耳设计为下沉式螺栓过孔结构，安装时螺栓头部可完全沉入安装耳内部，避免突出结构干涉周边零部件布置，同时加宽的安装耳底面能够增大与安装机架的接触面积，分散螺栓锁紧时的压应力，防止长期运行后安装位出现松动移位。轴承与座体的配合采用了轻度过盈加定位销的双重固定方式，既保证轴承在座体内不会出现随轴转动的打滑问题，又方便后期维护时快速更换磨损的轴承芯，降低设备运维成本。

从安装边界来看，该轴承座的两个安装孔中心距、轴承内孔直径、座体总高度、安装耳厚度以及轴承中心到安装底面的高度尺寸都经过标准化设计，可直接适配同规格的通用传动轴与安装机架，安装时只需将座体底面贴合机架安装平面，穿入对应规格的固定螺栓锁紧，再将传动轴穿入轴承内孔，拧紧内孔的紧定螺钉即可完成装配，无需额外加工复杂的定位结构，能够大幅缩短设备的装配与调试周期。
