农用方秸秆捡拾打捆作业设备结构设计

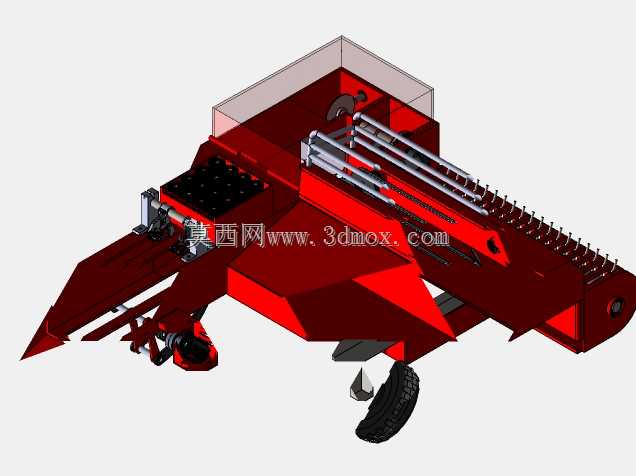

该打捆设备主要面向大田作物收获后的秸秆回收作业场景，适配小麦、水稻、玉米等常见农作物的秸秆收集处理需求，可在田间完成秸秆捡拾、输送、压缩、打捆的全流程作业，解决散秸秆运输成本高、堆放占地大、回收利用率低的行业痛点，广泛应用于农牧区秸秆饲料化、燃料化、原料化利用的前端收集环节，也可配合牧草收获作业完成天然草场、人工种植草场的牧草打捆存储，降低饲草存储的霉变损耗，提升农牧生产的物料周转效率。设备前端设置弹性齿式捡拾机构，作业时可贴近地面将铺放成条的秸秆或牧草连续挑送进入输送腔，捡拾齿的排布密度与离地间隙经过匹配设计，既能减少作业过程中的泥土夹带量，又能避免漏捡造成的物料浪费；中部输送通道采用螺旋搅龙与拨草叉配合的结构，可将捡拾上来的松散物料均匀推送至压缩室，压缩室采用往复式活塞压合结构，通过连续的往复推压将松散物料挤压成规整的长方体草捆，当草捆长度达到设定值时，打结机构会自动完成捆绳的穿引、打结与切断，成型后的草捆密度均匀，外形规整，便于后续的装卸、堆垛与长途运输。整机设计采用模块化布局思路，将捡拾模块、输送模块、压缩成型模块、打结控制模块沿作业前进方向依次排布，各功能模块之间通过螺栓连接固定，便于后期的维护保养与易损件更换；设备的动力输入接口设置在机身侧方，可适配不同马力段的拖拉机后动力输出轴，通过齿轮传动与链传动组合的方式将动力分配至各个作业部件，传动路径经过优化设计，减少不必要的动力损耗，提升整机作业的燃油经济性。机身整体采用框架式焊接结构，主体承载部件选用高强度合金钢材制作，可承受大负荷压缩作业时的交变冲击力，设备的行走支撑轮设置在机身中部偏后位置，作业时可通过牵引架调整机身离地高度，适配不同田块的地表起伏状况，避免作业过程中部件剐蹭地面造成损坏；设备的安装边界充分考虑拖拉机挂接的通用尺寸要求，牵引架的挂接孔位、动力输入轴的高度与角度均符合农用挂接设备的通用规范，无需对配套拖拉机进行额外改装即可完成挂接作业，机身两侧预留有防护板安装位，可在后期加装防护结构，避免作业过程中飞溅的秸秆碎屑影响传动部件运行，也能提升作业过程的人员操作安全性。
