工业锅炉房供热系统成套设备结构

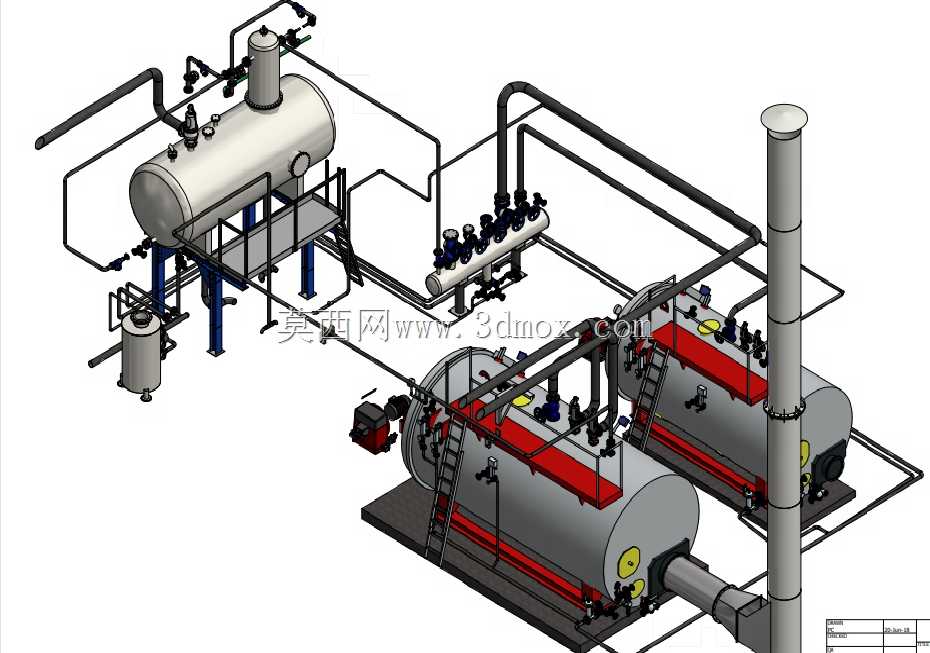

这套三维结构还原了中小型工业生产配套锅炉房的完整热力供应单元，主要应用于工厂生产工艺供热、园区集中采暖、商用建筑冬季供暖等场景，是热力生产供应环节的核心成套装备布局方案。整套系统以两台卧式内燃锅炉作为核心产热单元，搭配高位布置的汽包、侧置给水箱、分汽缸集管以及高耸排烟烟囱，通过完整的工艺管道将各功能部件连通，形成从给水输入、燃料燃烧产热、汽水分离、蒸汽/热水分配到烟气排放的完整工作链路。

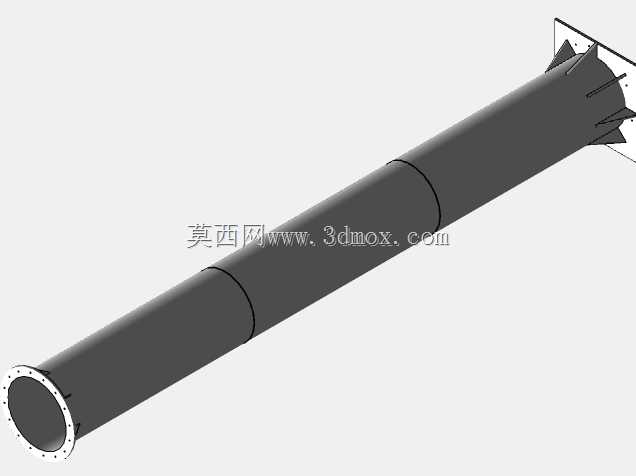

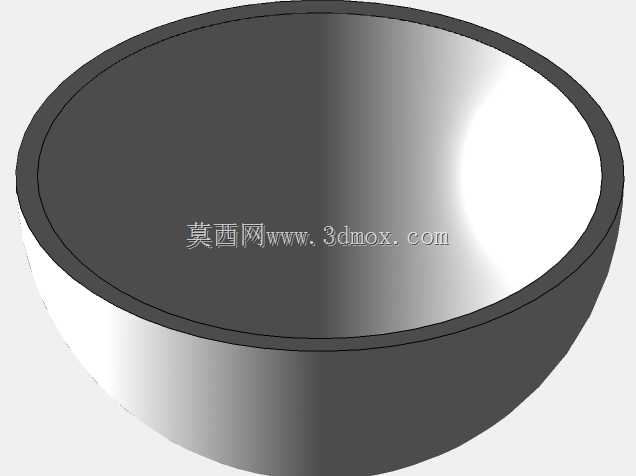

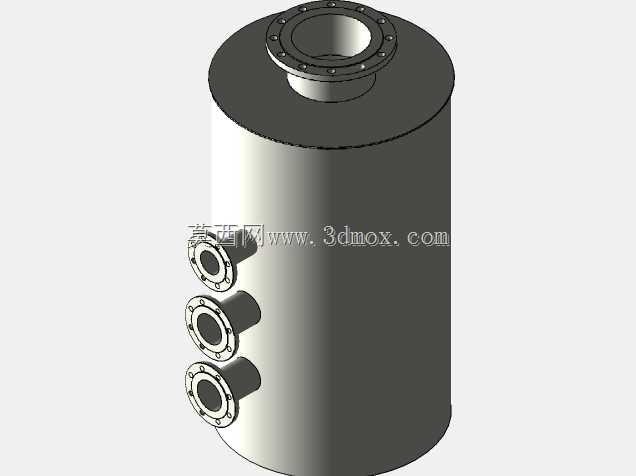

从设备实际用途来看，两台卧式锅炉承担核心的热媒转换功能，燃料在锅炉炉膛内燃烧释放热量，将管内流动的水加热为饱和蒸汽或者高温热水；高位布置的汽包承担汽水分离作用，将锅炉产出的湿蒸汽进行汽水分离，输出干度符合使用要求的蒸汽供给下游用热端；侧置的给水箱承担给水存储与缓冲功能，稳定向锅炉补充符合水质要求的给水，避免锅炉出现缺水干烧的风险；分汽缸集管承担热媒分配功能，将锅炉产出的蒸汽/热水按照不同支路的用热需求进行流量分配，输送至各个用热点位；高耸烟囱承担烟气导流排放功能，利用烟囱抽力强化锅炉炉膛的通风效果，同时将燃烧产生的烟气高空排放，满足厂区环保排放的高度要求。

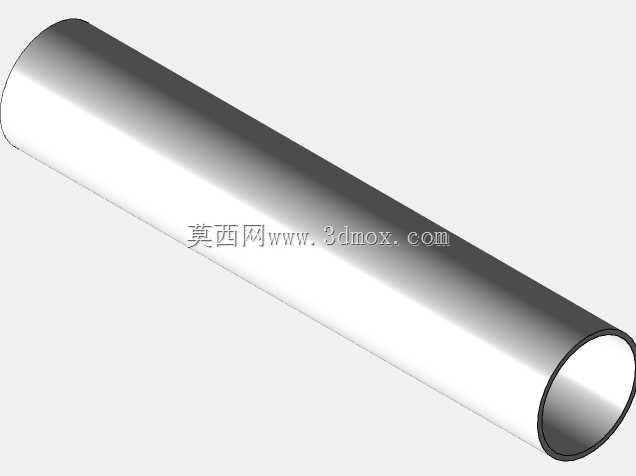

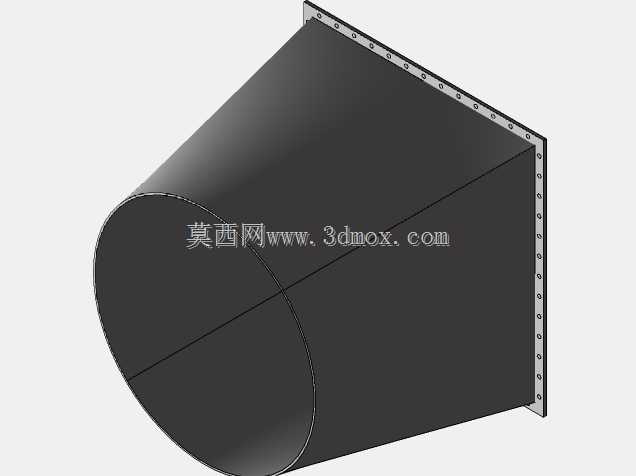

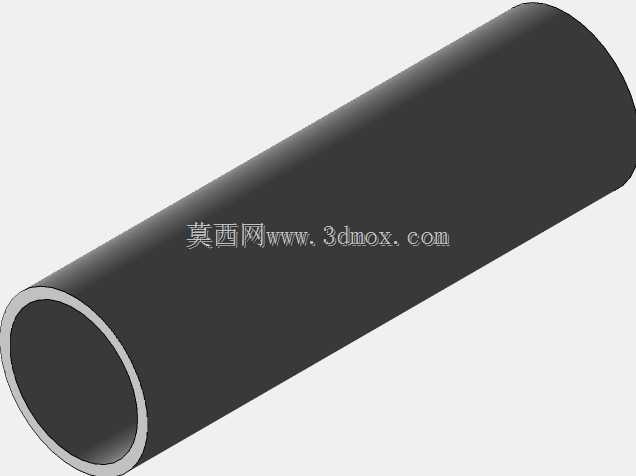

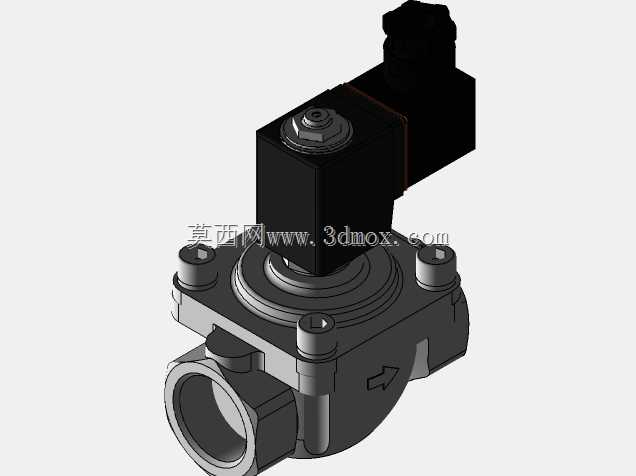

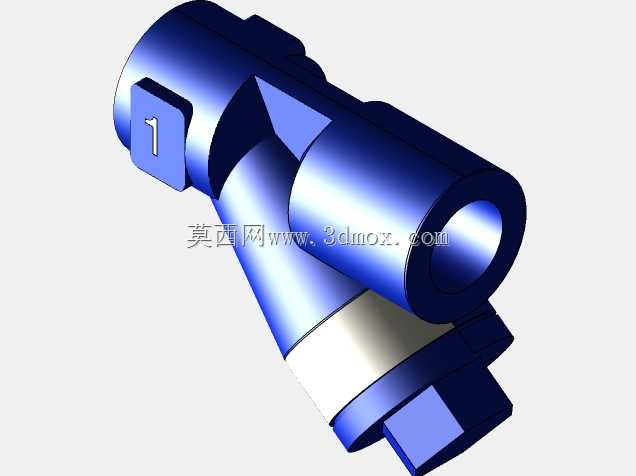

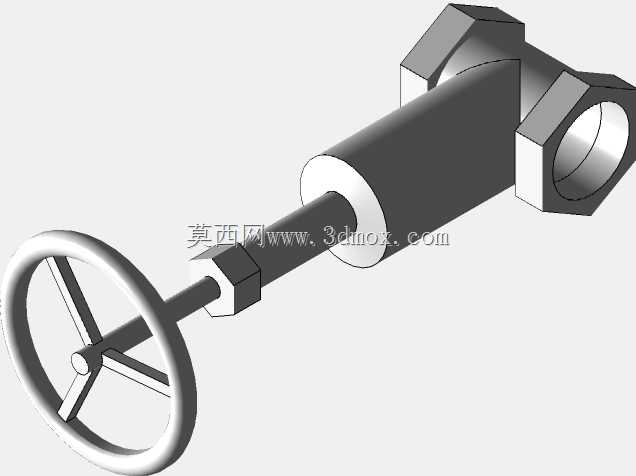

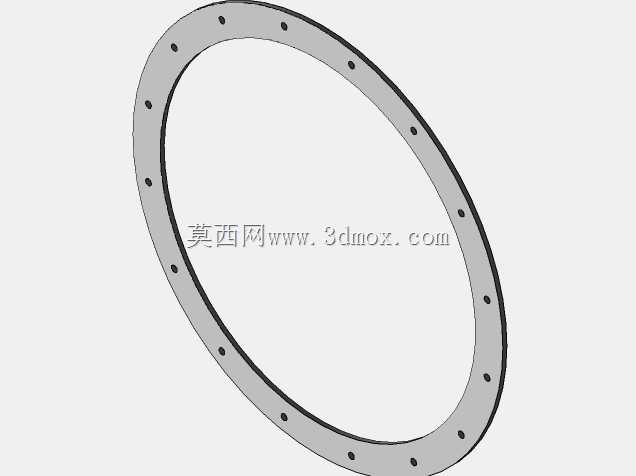

在产品功能特性上，整套系统采用双锅炉冗余配置，可根据实际用热负荷灵活调整运行台数，低负荷时段单台运行降低能耗，高峰负荷时段双台并运满足供热需求，单台设备检修时另一台可维持基础供热，避免供热中断影响生产或采暖。所有管道按照工艺流程进行走向排布，主蒸汽管道从锅炉顶部接出连通至汽包与分汽缸，给水管道从给水箱接出连通至锅炉进水口，排污管道布置在锅炉低位方便定期排污，烟气管道从锅炉尾部烟道接出连通至烟囱底部，各管道上预留了阀门、仪表的安装位置，可实现压力、温度、流量的实时监测与通断调节。

从设计思路来看，整套布局充分考虑了锅炉房内的操作与检修空间，锅炉侧面设置了带护栏的操作爬梯与平台，方便操作人员进行日常巡检、阀门操作与设备检修；设备之间预留了足够的通行间距，满足设备日常维护与部件更换的空间需求；管道排布遵循“高走汽、低走水”的工艺原则，避免管道出现气塞、水击等问题，同时尽量减少管道弯头数量降低管路阻力损失。

在外形尺寸与安装边界上，整套系统的横向安装跨度适配常规中小型工业锅炉房的柱距要求，纵向排布预留了锅炉前端的燃烧器检修空间、后端的烟道清灰空间，烟囱高度满足烟气扩散的环保要求，设备基础按照锅炉、水箱、分汽缸的荷载分别设计，高位汽包的支撑支架与锅炉本体支架做了协同受力设计，避免出现不均匀沉降影响管道连接密封性，整套布局可直接作为中小型工业锅炉房的设备布置参考，适配绝大多数常规工业供热场景的安装需求。
