RoboMaster竞技对抗机器人机械结构

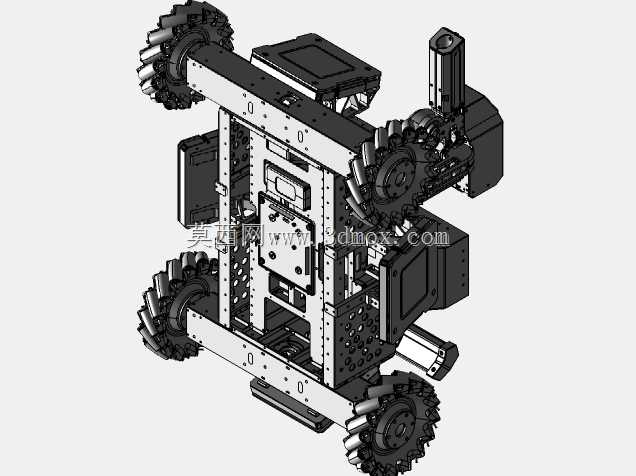

该套机械结构面向青少年机器人竞技赛事场景打造，主要应用于RoboMaster系列赛事的步兵对抗单元，可在封闭竞技场地内完成全向移动、目标追踪、对抗发射、障碍规避等核心作业任务，能够适配赛事规则下的多地形竞技环境，满足高强度对抗下的结构稳定性要求。整套结构采用模块化分层设计思路，底盘部分搭载麦克纳姆轮组，通过四个独立驱动轮的转速差与转向配合，可实现平面内任意方向的平移与原地旋转动作，无需传统转向机构即可完成狭小空间内的灵活走位，适配竞技场地内的通道穿行、掩体规避等战术动作需求。底盘框架采用镂空式铝型材拼接结构，在保证整体结构强度的前提下尽可能降低自重，提升移动加速性能与续航表现，框架预留多组标准化安装孔位，可根据赛事战术需求灵活加装上层功能模块。上层功能区集成了发射机构的安装支座与俯仰调节支架，可适配不同规格的发射单元，支架处预留舵机与传动组件的安装空间，可实现发射角度的精准调节，满足不同距离下的目标打击需求。结构两侧预留了电池、控制板、传感器等电子元器件的安装仓位，仓位周边设计有走线槽与固定孔位，可规整梳理内部线路，避免竞技过程中线路拉扯导致的设备故障。整套结构的安装边界充分考虑赛事规则的尺寸限制，整体外轮廓尺寸控制在赛事要求的参赛单位尺寸阈值内，所有突出部件均做圆角防护处理，避免对抗过程中出现结构卡滞或部件剐蹭脱落的问题。轮组安装位置经过重心配平计算，保证机器人在急停、转向、发射后坐力作用下的姿态稳定，不会出现侧翻或偏移问题。框架连接处采用定位销加紧固件的双重固定方式，既保证装配精度，也可在部件受损时快速拆解更换，适配赛事间隙的快速维修需求。结构表面预留的多组扩展安装位，还可根据实际使用需求加装视觉传感器、装甲感应模块、辅助升降机构等拓展组件，满足不同战术打法的改装需求，既可以作为赛事参赛的基础机械载体，也可作为移动机器人教学实践的实训载体，帮助学习者理解全向移动底盘的结构原理、模块化机械设计的装配逻辑以及竞技类机器人的结构优化思路。
