五自由度齿轮传动夹持机械臂结构设计

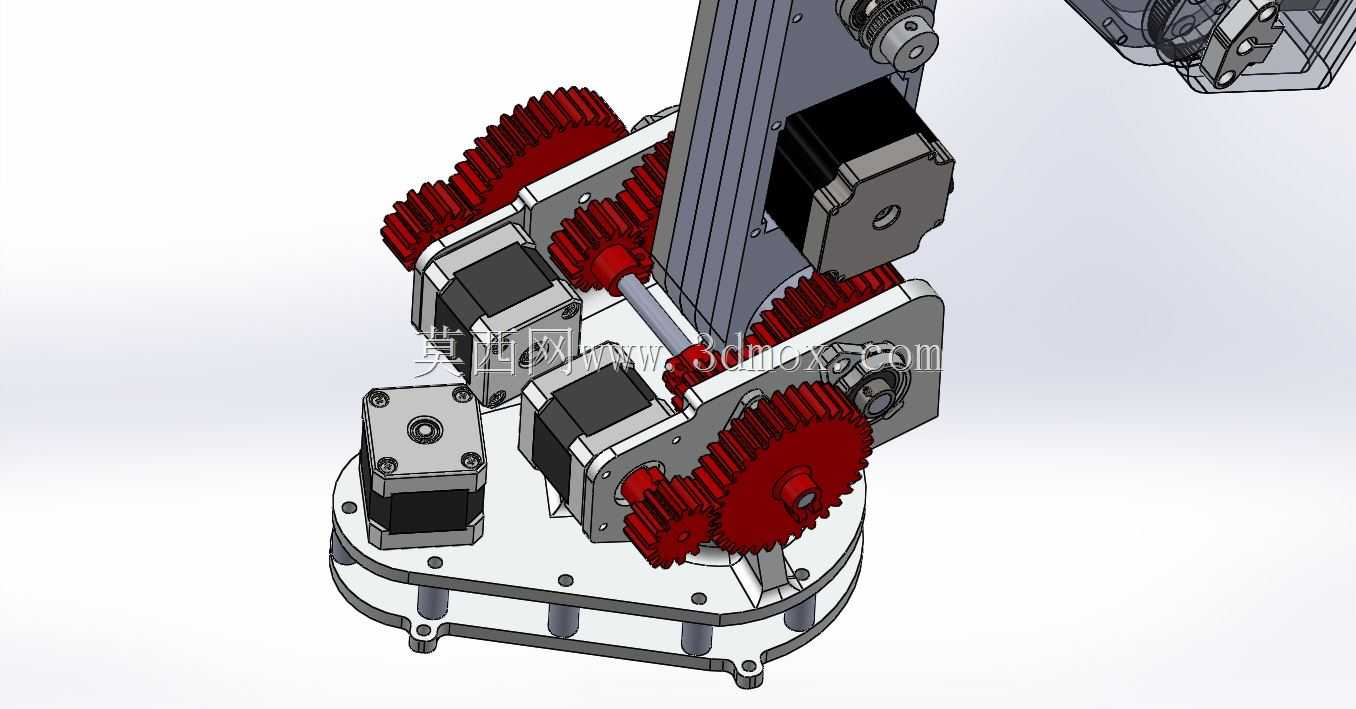

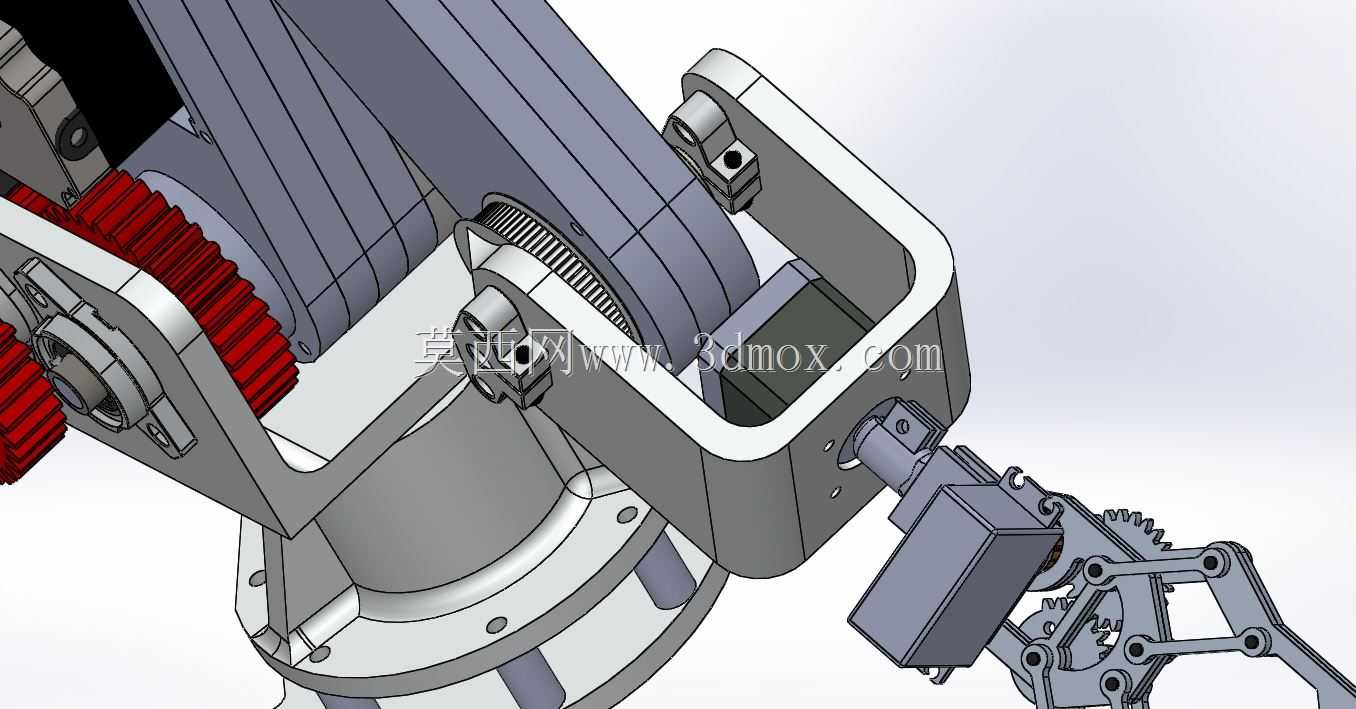

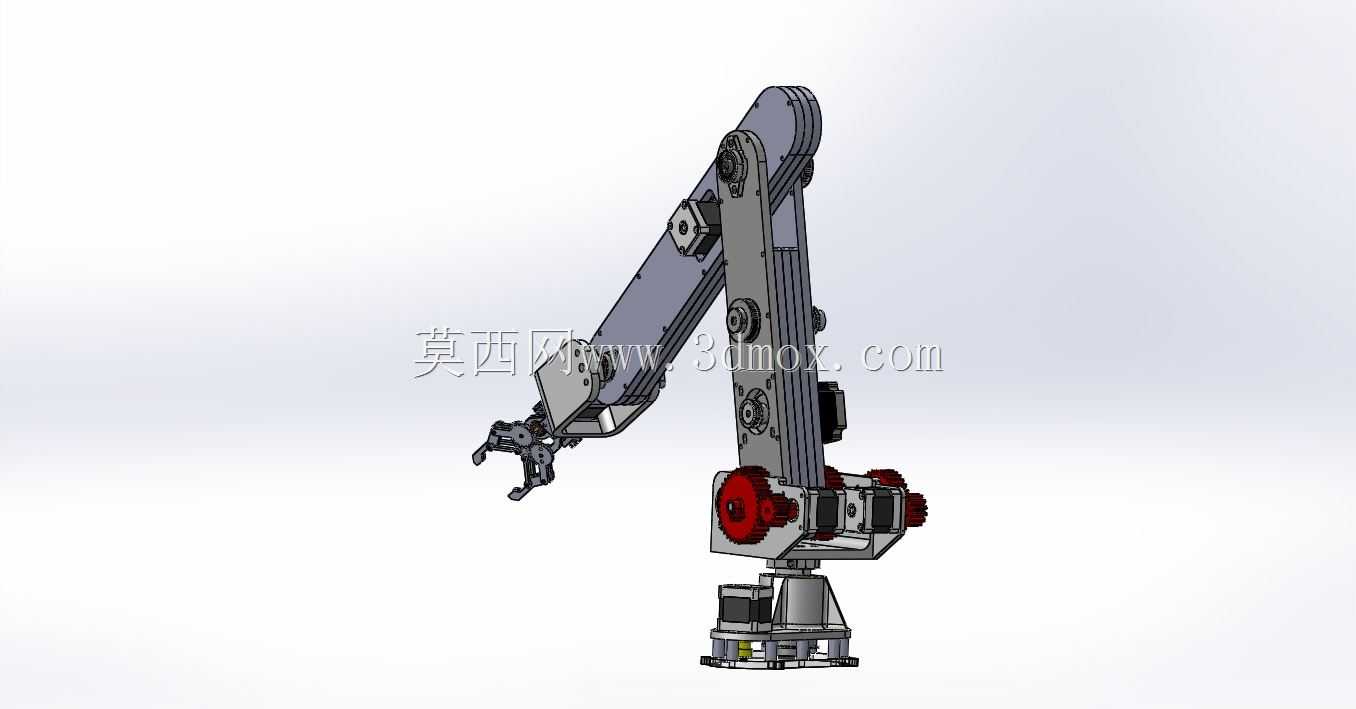

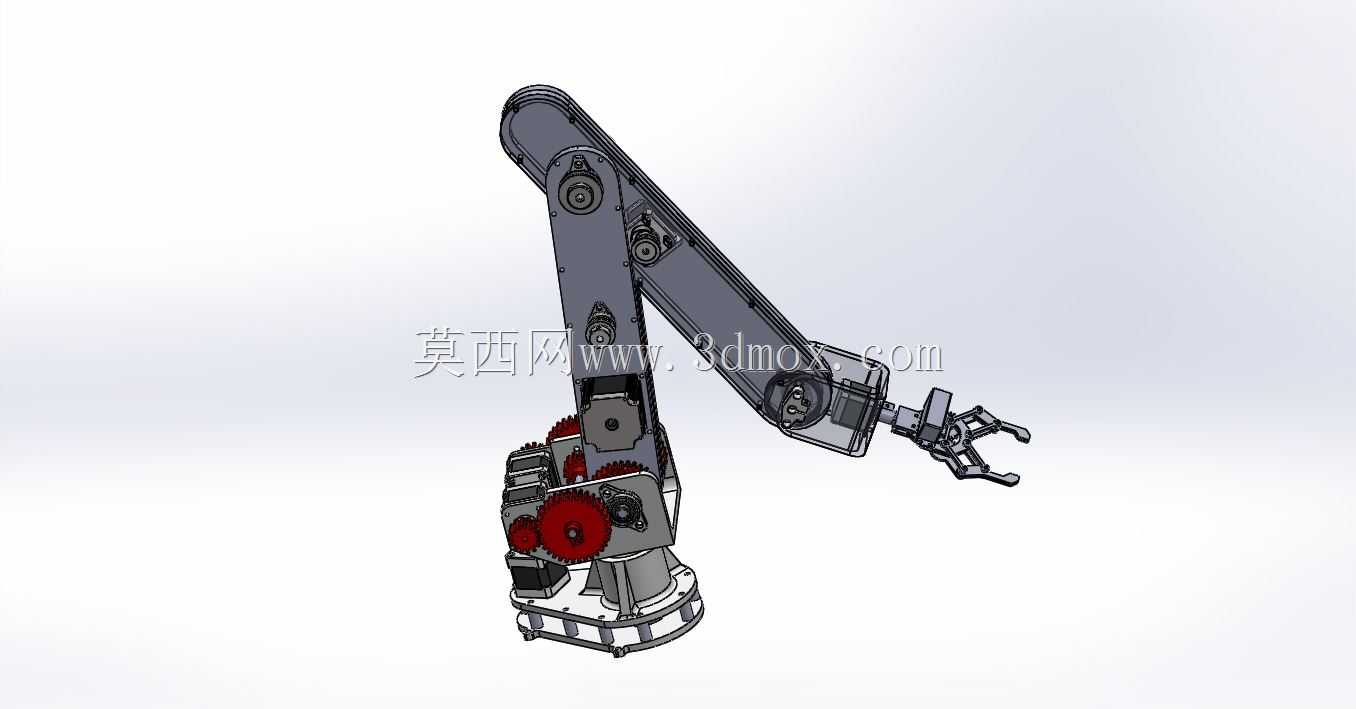

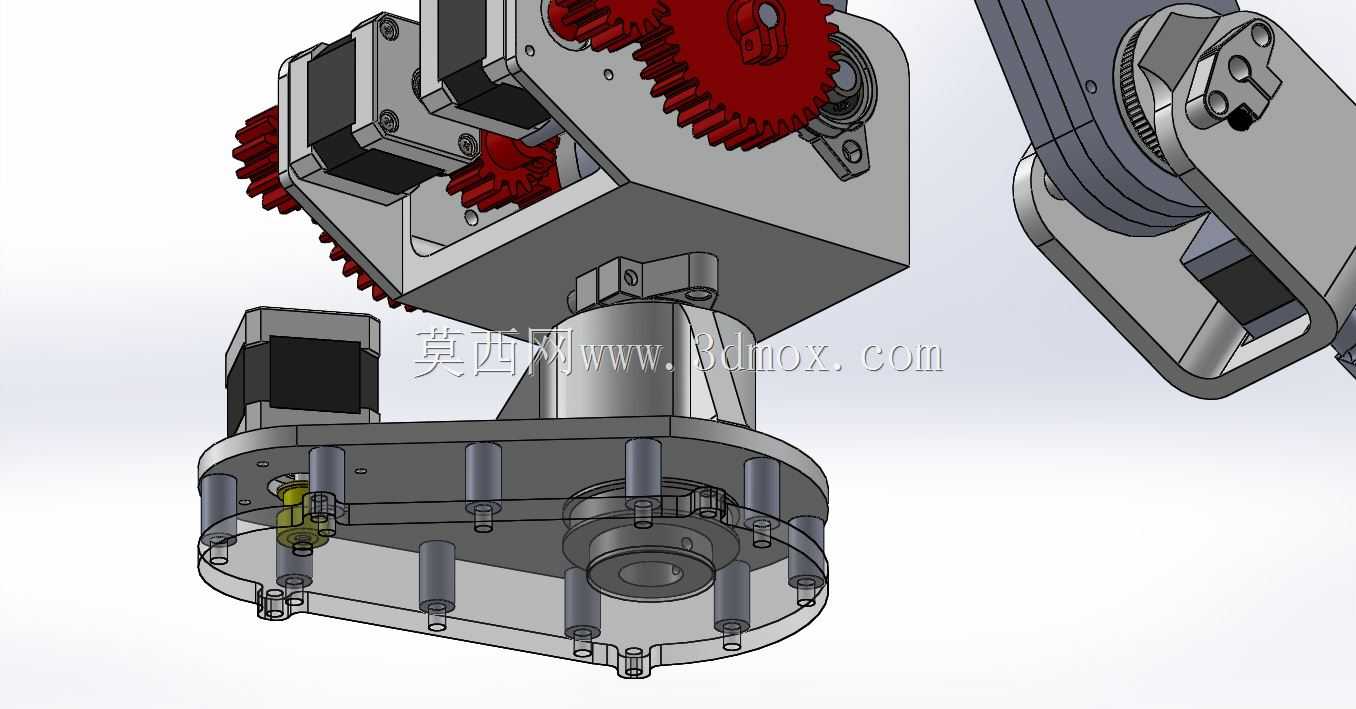

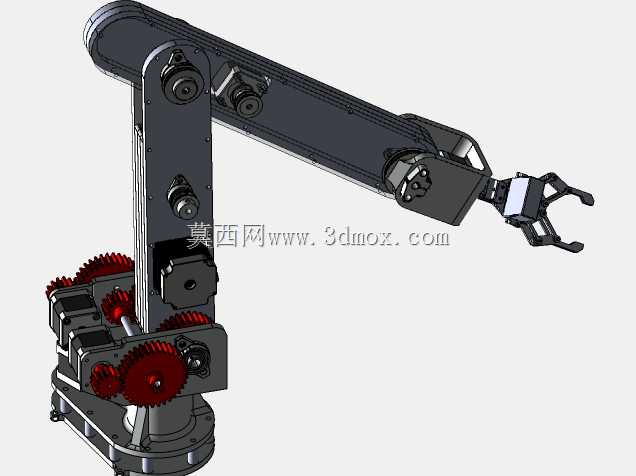

这款多关节机械臂主要面向中小型自动化产线的柔性作业场景，可适配电子元器件分拣、小型零部件上下料、教学实验平台搭建、轻型工件搬运等多种作业需求，能够在狭小的工位空间内完成多维度的位姿调整，替代人工完成重复性高、定位精度要求稳定的操作工序，有效降低人工操作的疲劳误差，提升小型作业单元的自动化运转效率。该机械臂采用五自由度关节串联构型，从底部回转基座到末端夹持器依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转关节以及末端夹爪开合结构，五个自由度的配合可以覆盖作业半径内的三维空间任意点位，满足不同角度的取放作业需求。传动结构上，腰转、大臂、小臂的核心动力传递采用齿轮组啮合传动方案，相比同步带传动具备更高的传动刚性与定位保持能力，可承受作业过程中的小幅负载冲击，关节处的齿轮组经过啮合间隙优化设计，既保证传动过程的顺畅无卡滞，也能减少反向传动间隙带来的定位误差，提升重复定位精度表现。末端夹持器采用平行双爪结构，可根据作业需求更换不同的夹爪指垫，适配不同外形、材质的轻型工件夹持，夹爪开合行程覆盖常见小型零部件的尺寸范围，开合动作通过关节内置的传动结构与腕部结构集成设计，无需额外增设独立的外置驱动管线，优化了臂体的走线布局。从安装边界来看，该机械臂底部采用法兰式安装基座，可直接固定在工作台面、流水线侧边或者移动小车上，基座的安装孔位按照通用工业安装标准设计，无需额外制作复杂的转接件即可完成部署；臂体完全伸展后的作业半径可覆盖常规小型工位的操作范围，折叠收纳状态下占用空间极小，适合在紧凑的自动化单元内布局。设计过程中充分考虑了关节运动的干涉问题，每一段臂体的外形都经过运动包络校验，在全行程运动范围内不会出现臂体结构碰撞的情况，臂体外壳采用轻量化的结构设计，在保证结构刚性的前提下降低了运动部件的整体重量，减少关节驱动的负载压力，提升运动响应速度。各关节的转动限位结构集成在臂体内部，可避免运动超程带来的结构损坏，同时预留了驱动元件、传感元件的安装空间，可根据实际使用需求加装伺服驱动、位置传感器等组件，拓展闭环控制、力控夹持等进阶功能，既可以作为工业自动化场景的作业执行单元，也可作为机械原理教学、机器人实训的实操载体，帮助使用者理解多关节机器人的传动逻辑与运动控制原理。
