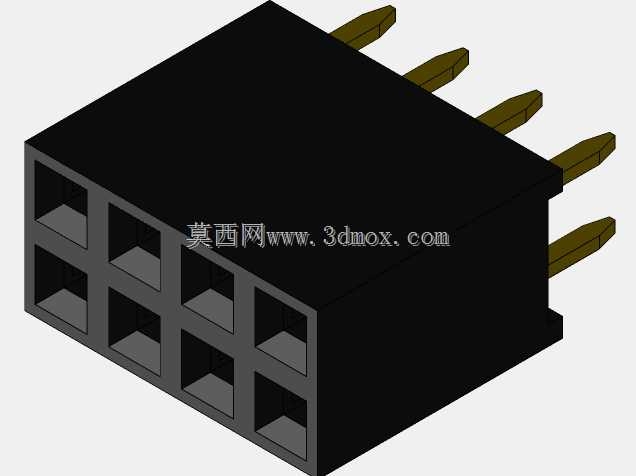

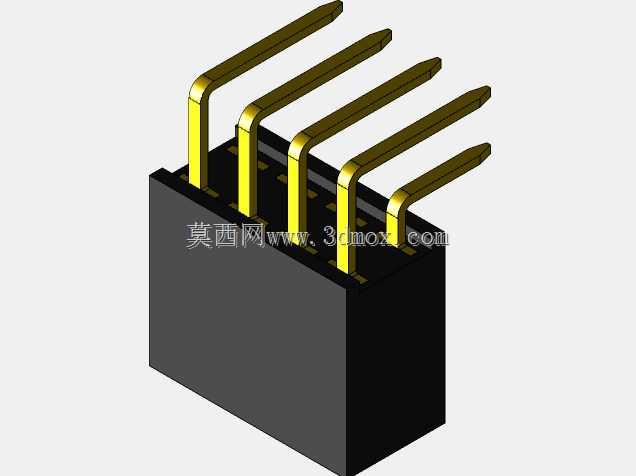

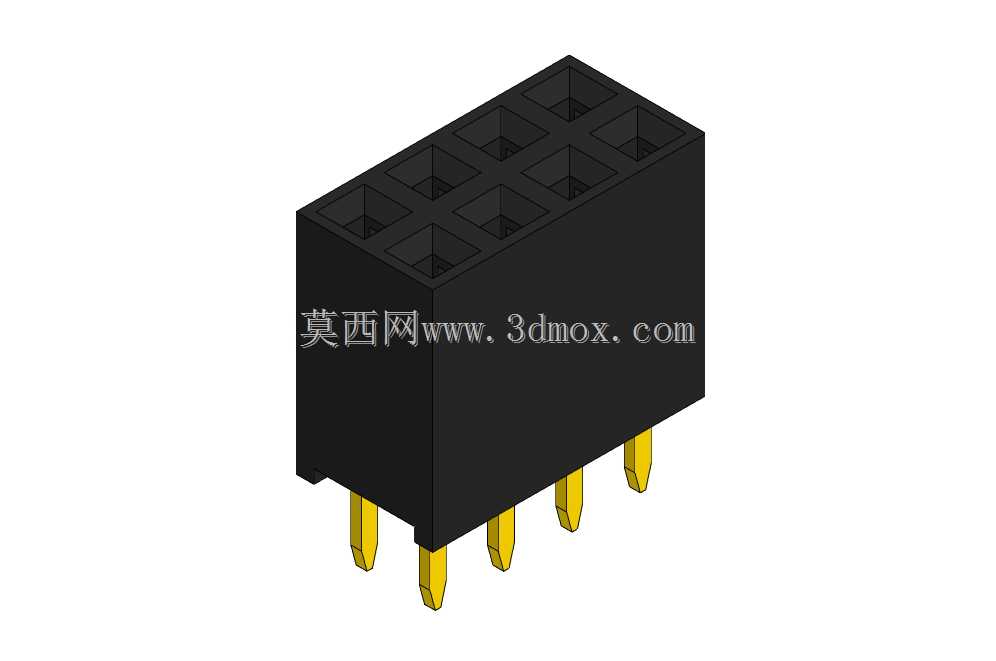

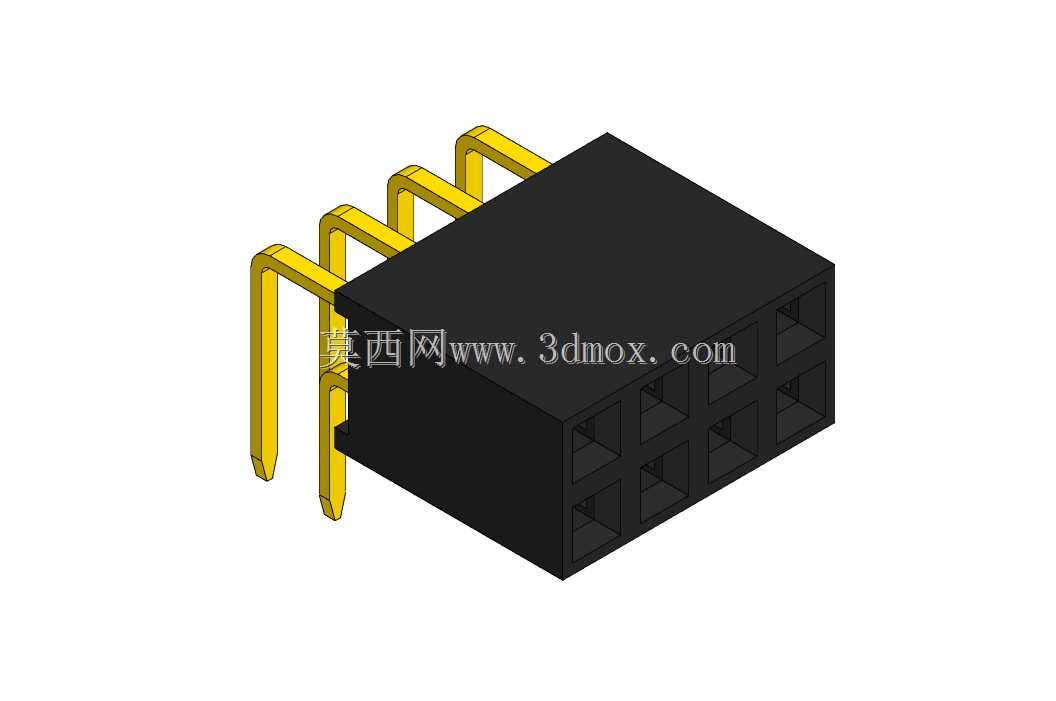

2.54mm节距双排凹头PBD连接器结构设计

项目分类:3D模型 发布时间:2021-07-26 ID:214103
  • 2.54mm节距双排凹头PBD连接器结构设计
  • 2.54mm节距双排凹头PBD连接器结构设计
  • 2.54mm节距双排凹头PBD连接器结构设计
  • 2.54mm节距双排凹头PBD连接器结构设计

这款双排直插式PBD连接器,是面向印制电路板板间互联场景开发的基础连接元件,广泛应用在工业控制板卡、消费电子主板、嵌入式开发模块、电力采集终端等需要实现板对板、板对线可靠电气连接的场景中,承担着不同电路模块间信号传输、小功率电力输送的核心作用,是电子设备内部电路互联最常用的基础元件之一。

从功能特性来看,这款连接器采用双排凹头插孔结构,搭配直插式焊接引脚,能够与对应规格的排针公座实现稳定的插拔配合,凹头结构自带对位导向设计,可有效避免公头插反、插偏的问题,降低装配过程中的损坏概率;2.54mm的标准节距设计符合通用电子接插件的间距规范,能够完美适配市面上绝大多数通用洞洞板、印制电路板的标准孔位,无需额外定制孔位即可完成装配,适配性极强。引脚采用镀金工艺处理,能够降低接触电阻,减少长期使用后的氧化问题,保障信号传输的稳定性,避免接触不良导致的信号中断、电压压降过大等问题;绝缘基座采用耐高温工程塑料注塑成型,能够耐受波峰焊、回流焊过程中的高温冲击,不会在焊接过程中出现基座变形、插孔移位的问题,保障焊接后的位置精度。

在设计思路上,这款连接器优先考虑装配可靠性与通用适配性,整体采用对称式结构设计,双排引脚等距排布,插孔内部设置弹性接触簧片,公头插入后簧片会产生持续的抱紧力,即使设备存在小幅振动,也能保证接触的可靠性,不会出现松脱断连的问题。引脚长度经过精准核算,穿过标准厚度印制电路板后预留的焊脚长度恰好满足焊锡浸润的需求,既不会因为引脚过短导致焊接强度不足,也不会因为引脚过长造成焊盘之间的锡连短路。

从外形尺寸与安装边界来看,这款连接器整体为长方体黑色绝缘基座,根据引脚数量不同可覆盖2*1到2*40引脚的全规格范围,基座宽度与长度随引脚数对应变化,安装时仅需在印制电路板上按照2.54mm网格排布对应直径的金属化过孔,过孔中心距严格保持2.54mm,基座与周边元件预留不小于2mm的插拔操作空间即可完成安装,不会占用过多的板上布局空间,能够帮助工程师在紧凑的板卡空间内完成多组信号的互联布局,有效提升板卡的空间利用率。
