罗技G25赛车模拟驾驶方向盘套装建模作品

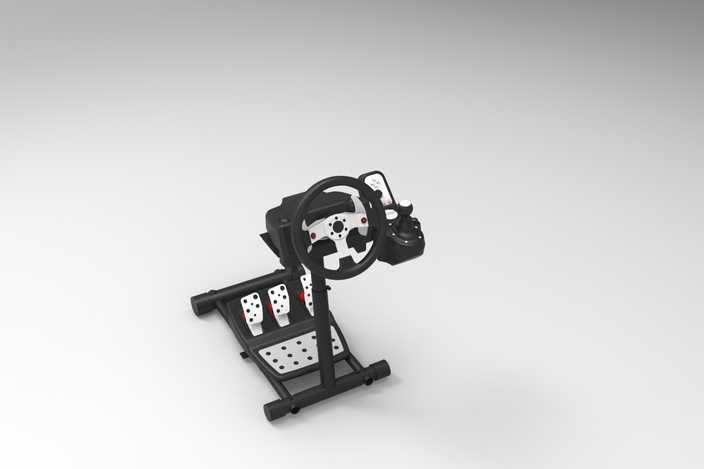

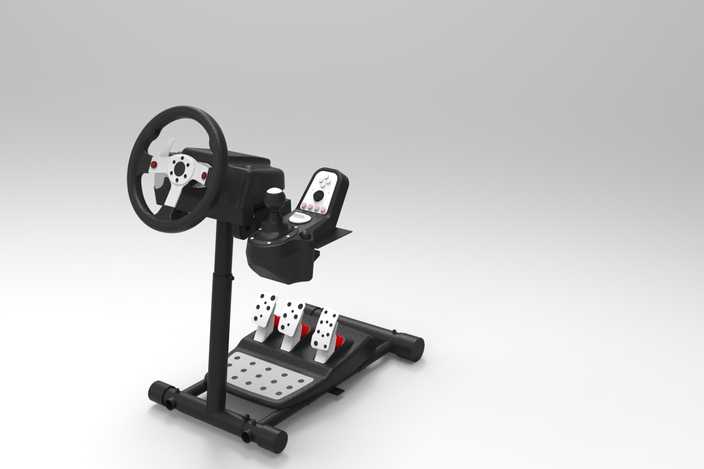

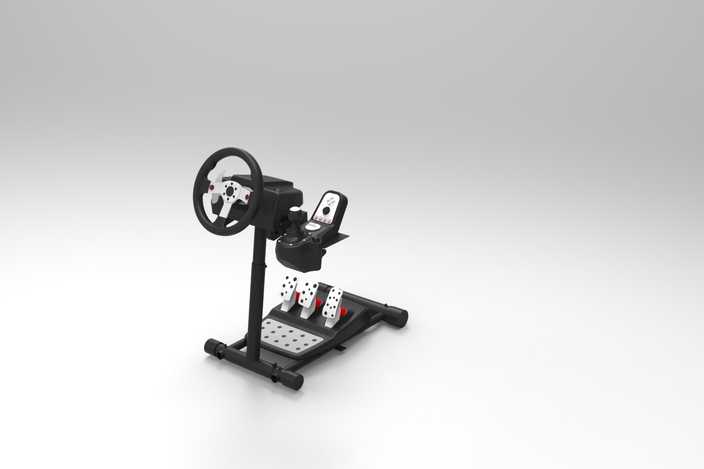

本作品为罗技G25赛车模拟驾驶套装的高精度三维建模成果，建模过程严格参照实物的比例尺寸与结构细节完成，整体还原度达到工业级展示标准。建模阶段首先对实物进行结构拆解，将整套设备划分为方向盘主体、踏板组件、排挡单元、支撑支架四个独立模块分别进行特征绘制，在SolidWorks环境下通过草图绘制、特征拉伸、放样、曲面剪裁等操作完成基础实体搭建，针对方向盘握把的曲面弧度、按键区域的凹陷结构、踏板表面的防滑纹理等细节，采用曲面建模与实体特征结合的方式处理，避免生硬的棱角过渡，还原实物的人体工学设计形态。材质与渲染阶段，根据实物不同部件的材质属性分别赋予对应材质参数：方向盘握把部分采用类肤橡胶材质，调整粗糙度参数模拟磨砂防滑的触感表现，方向盘中央的装饰盖板采用亮面塑料材质，添加轻微的反射效果还原光滑表面的质感；踏板组的金属踏板面赋予拉丝金属材质，调整金属纹理方向与反光强度，还原金属踏板的冷硬质感，踏板底座的塑料结构采用哑光黑塑料材质，区分不同部件的视觉层次；支撑支架的金属管材赋予磨砂金属材质，还原支架的厚重稳固质感；排挡单元的按键与挡把头分别对应塑料与橡胶材质，通过材质参数的细微差异区分不同功能区域的部件。结构设计上完整还原了实物的装配关系，方向盘与支架的连接转轴、踏板的活动铰接结构、排挡杆的安装固定位都按照实物的装配逻辑进行建模，可直接用于装配干涉检查与结构展示，各部件之间的配合间隙参照实物公差进行设置，保证模型结构的合理性。渲染阶段采用三点布光方案，主光源从侧上方照射打出主体的明暗层次，辅助光源补充暗部细节避免死黑，环境光添加微弱的反射环境提升材质的真实感，最终渲染出的效果图清晰展现整套模拟驾驶设备的外观形态与结构细节，可用于产品展示、结构参考、周边设计等多种场景。建模过程中对细小特征做了合理优化，在保证外观还原度的前提下控制模型面数，兼顾渲染效果与模型的可编辑性，所有特征均保留建模历史，方便后续对部件结构进行调整修改。
