法兰式刚性联轴器三维结构设计

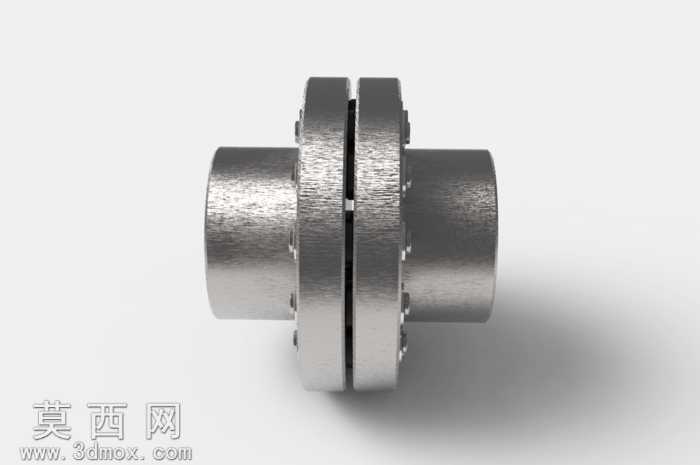

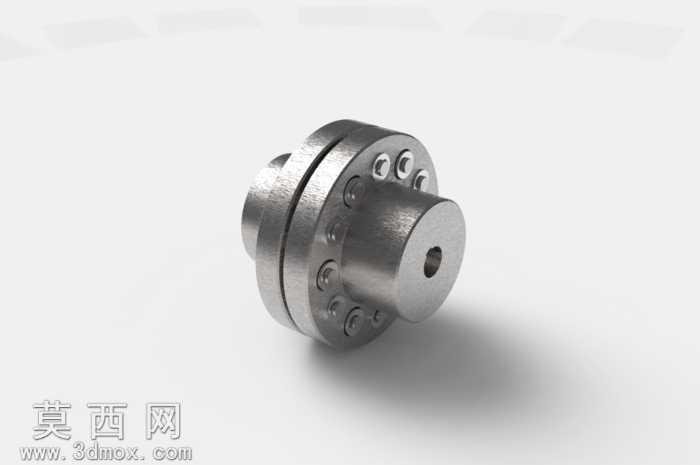

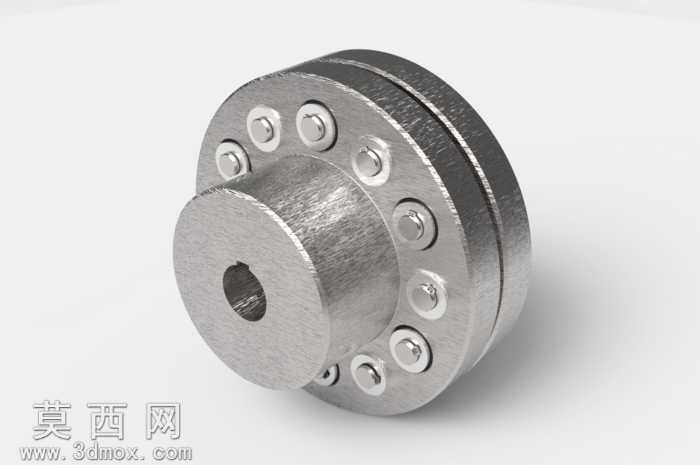

本模型为法兰式刚性联轴器的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，整体结构分为两个带轴孔的半联轴节、周向均布的紧固螺栓组件、定位止口三个核心部分。建模过程中首先绘制半联轴节的回转截面草图，通过旋转凸台命令生成主体基体，针对轴孔部分按照标准传动配合公差预留加工余量，在法兰端面上通过圆周阵列命令生成均匀排布的螺栓过孔与沉头座，同时在两个半联轴节的对接位置设计凸凹配合的止口结构，保证装配时的同轴度精度，避免两轴对接出现偏斜影响传动稳定性。材质设置阶段，将半联轴节主体赋予45号钢材质，通过调整金属材质的粗糙度、反射率参数模拟调质处理后的金属哑光质感，螺栓组件采用镀锌钢材质，突出紧固件与主体的材质视觉差异，渲染阶段采用工作室柔和光源，多角度投射阴影突出零件的金属切削加工纹理与结构层次感，清晰展现法兰盘的厚度、轴孔的键槽结构、螺栓的排布密度等细节特征。设计思路上，该刚性联轴器适用于两轴对中精度良好、载荷平稳的传动工况，周向均布的螺栓可传递稳定的转矩，止口结构承担装配定位作用，轴孔可根据不同的轴径参数进行快速修改调整，整体模型无多余特征，所有装配关系符合机械设计手册中刚性联轴器的设计规范，各零件之间无干涉，可直接用于虚拟装配验证、工程图导出以及3D打印样件制作，能够直观展现刚性联轴器的装配逻辑与工作原理，为传动系统的选型与结构优化提供可视化的三维参考依据。
