龙门式小型数控铣床三维结构设计

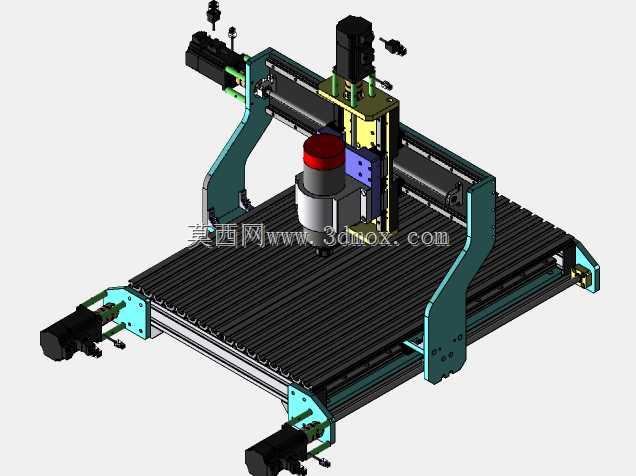

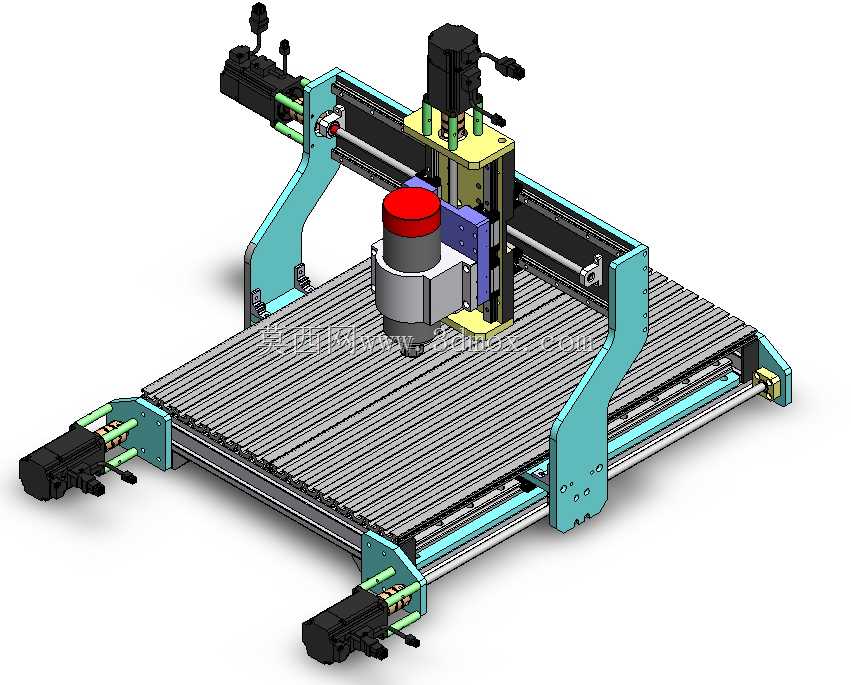

这款龙门式小型数控铣床主要面向小型加工车间、创客工坊、职业院校实训教学以及小批量定制化零件加工场景，可完成平面铣削、轮廓铣削、钻孔、浅槽切削等多类加工工序，适配铝件、铜件、工程塑料、软质木材等多种易切削材质的加工需求，能够覆盖小尺寸精密零件的全工序加工要求，在非标零件打样、小型工装夹具制作、教学演示操作等场景下具备极高的适配性。设备采用经典定梁龙门式结构布局，两侧立式支撑臂与底部床身基座刚性连接，横梁跨接在两侧支撑臂上形成稳定的加工框架，这种布局能够在紧凑的占地空间下最大化有效加工行程，同时保证整体结构的抗振性能，避免切削过程中出现结构颤振影响加工精度。横向X轴传动组件布置在床身工作台两侧，采用线性导轨搭配滚珠丝杠的传动组合，由端部伺服电机直接驱动实现工作台的前后进给；纵向Y轴传动组件集成在横梁上，带动滑鞍实现左右方向的进给运动；垂直Z轴传动组件搭载在Y轴滑鞍上，负责带动主轴单元完成上下方向的进给动作，三个运动轴均采用对称式载荷分布设计，能够有效抵消运动过程中的偏载力矩，保证各轴运动的平顺性与定位精度。主轴单元采用高速电主轴配置，搭配对应的主轴夹头可适配不同规格的铣削刀具，主轴周边设计有可拓展的冷却管路安装位，可根据加工需求加装风冷或微量润滑组件，满足不同材质加工时的冷却排屑要求。设备整体外形紧凑，安装时仅需平整的硬化地面即可完成固定，无需额外浇筑专用设备基础，工作台面采用T型槽结构设计，可快速适配通用夹具、专用工装的装夹固定，有效缩短不同零件加工的换型准备时间。整体设计过程中充分兼顾了结构刚性与装配便利性，各传动部件均预留了对应的调整间隙，方便后期使用过程中的维护与精度校准，两侧支撑臂采用斜向加强筋结构，在减轻整体设备重量的同时最大化提升结构抗弯强度，能够承受常规小切削量加工下的切削载荷，保证长时间加工过程中的精度稳定性。
