带轮传动手动切换直角耦合机构

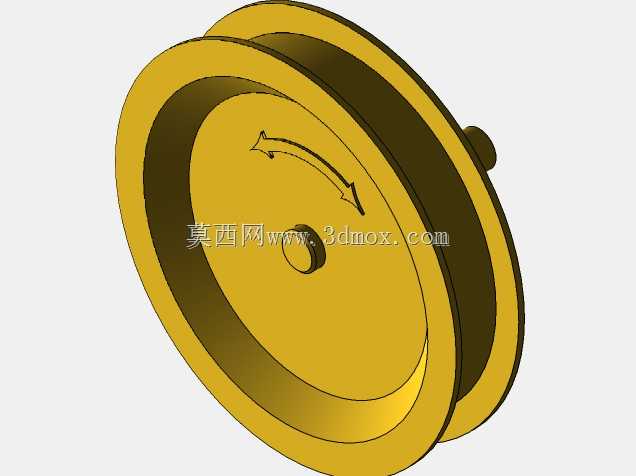

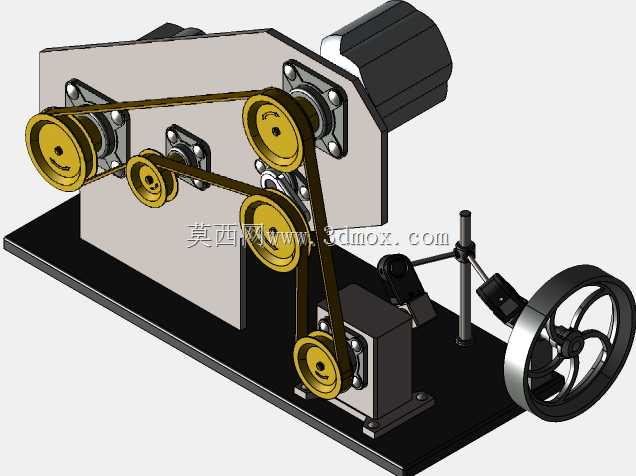

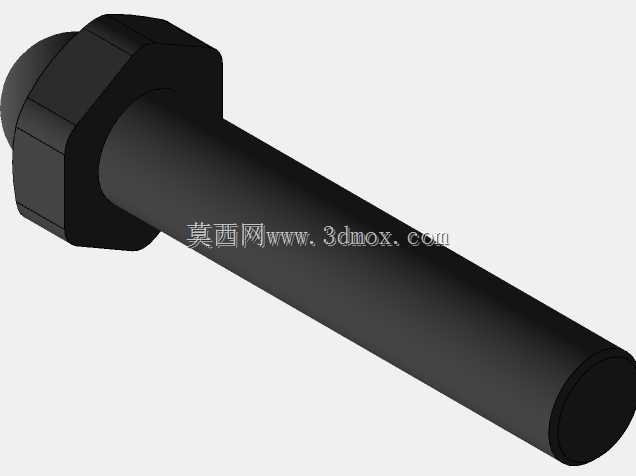

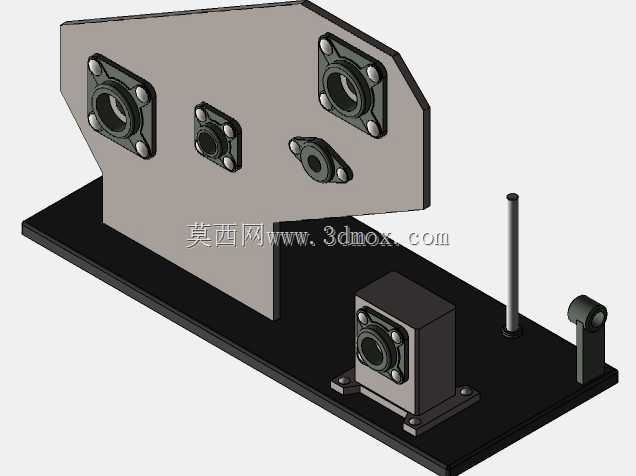

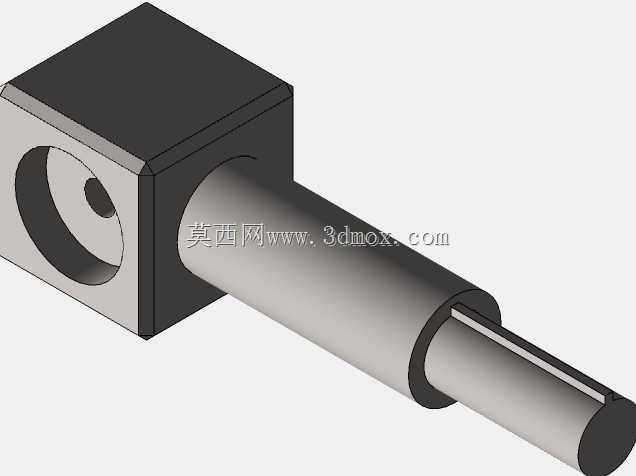

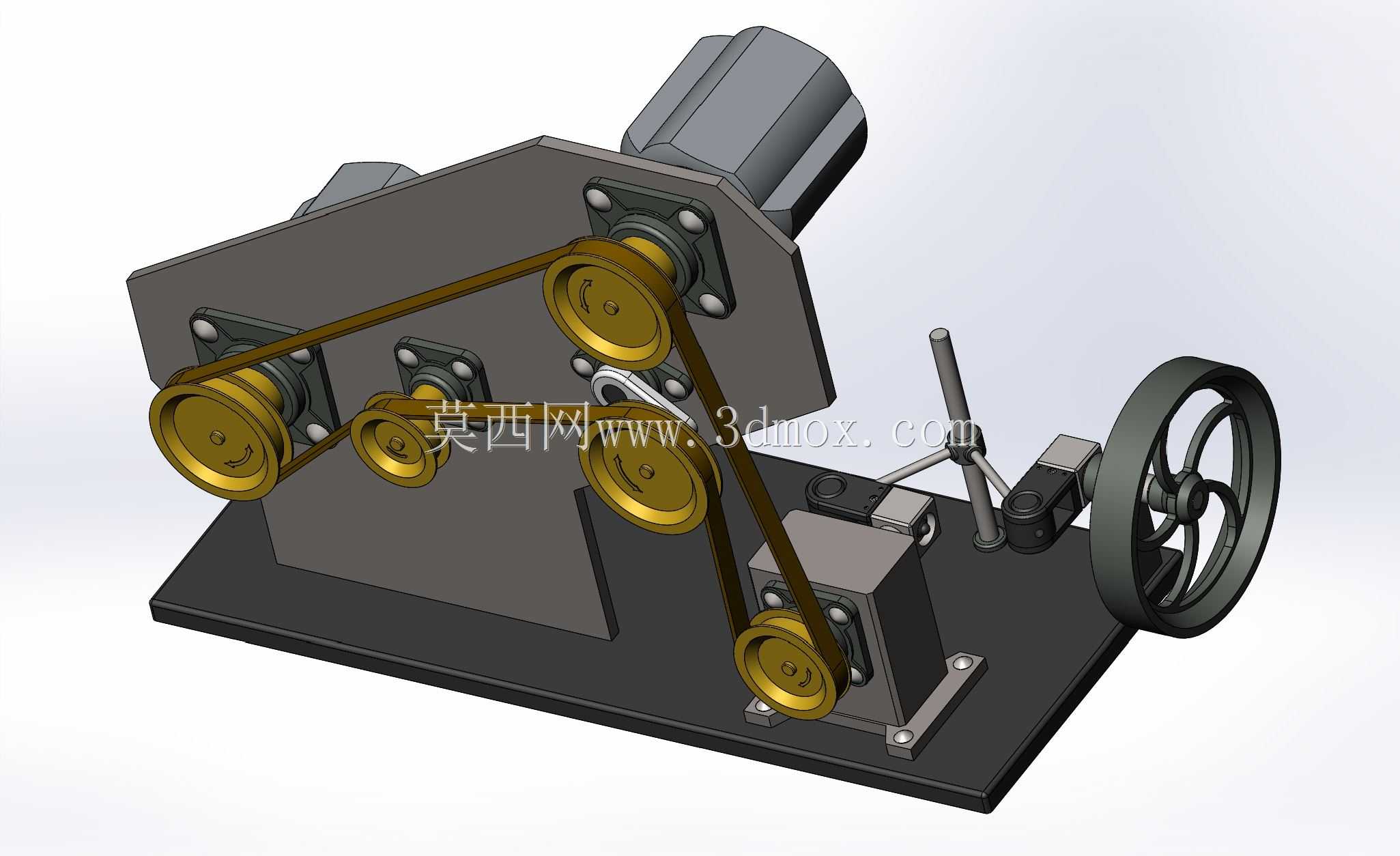

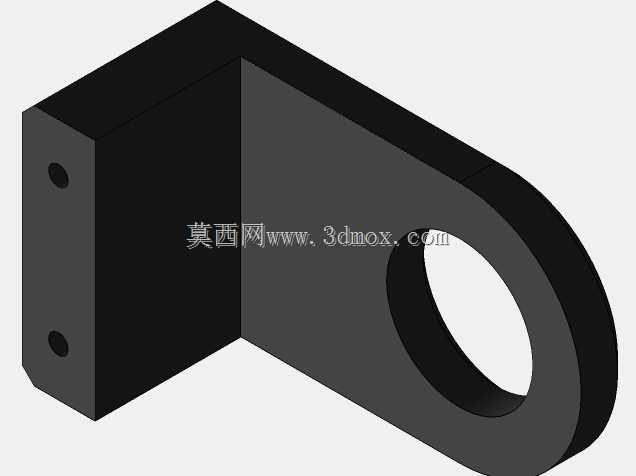

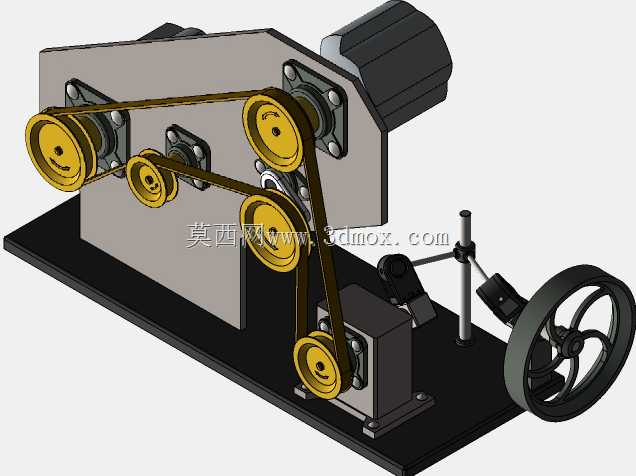

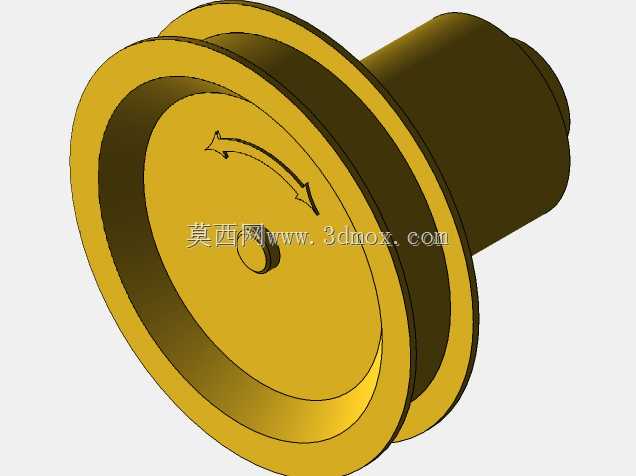

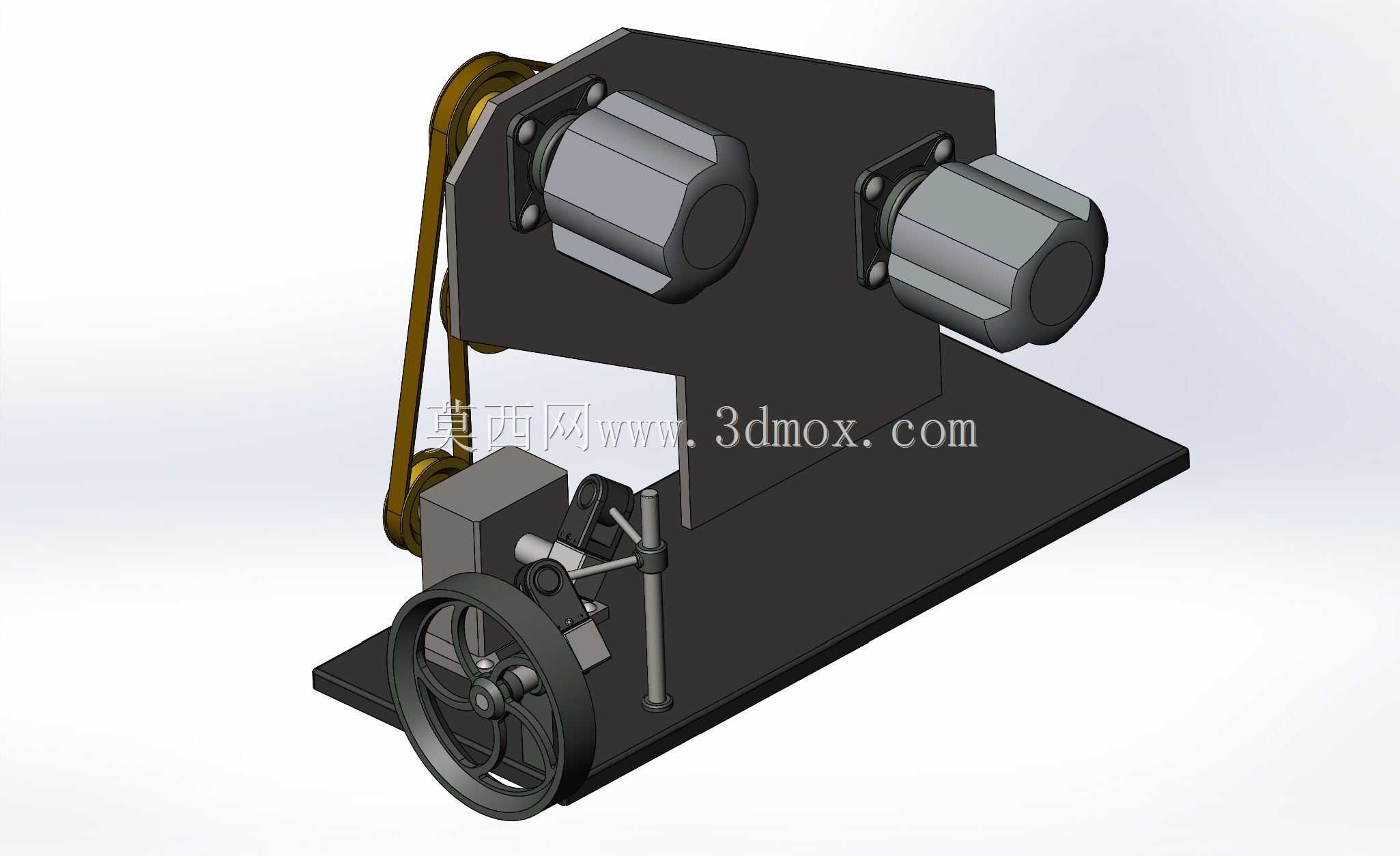

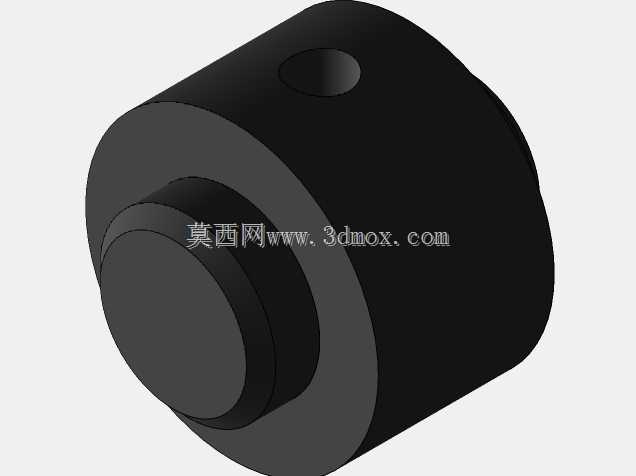

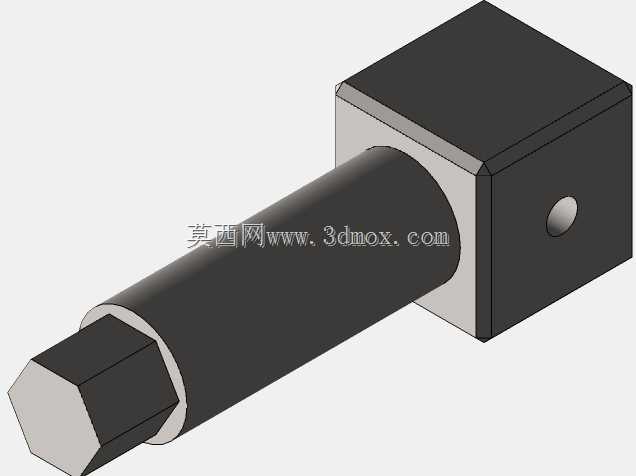

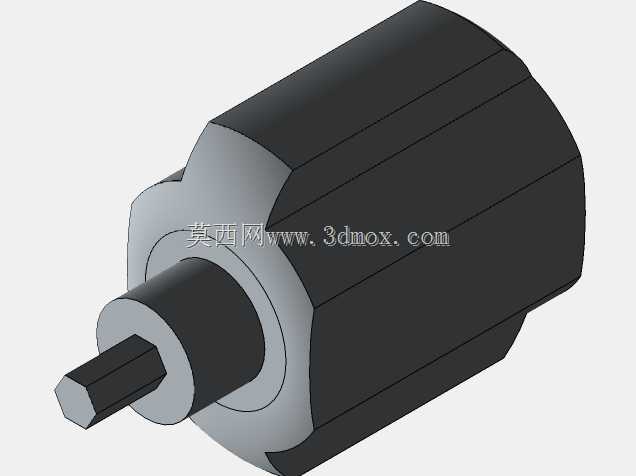

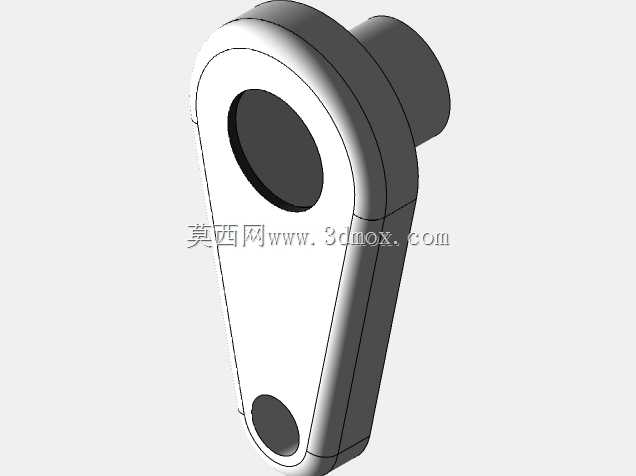

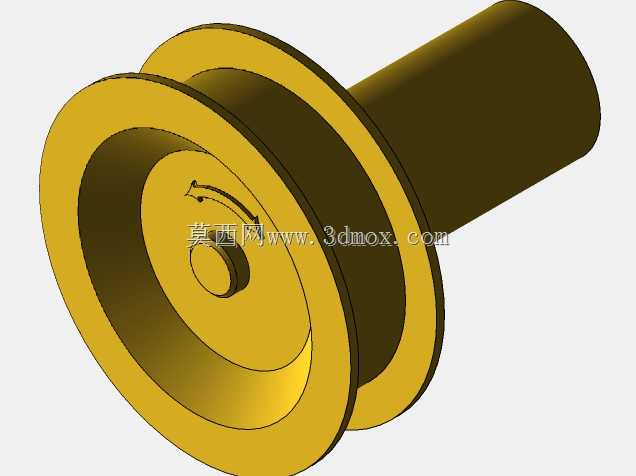

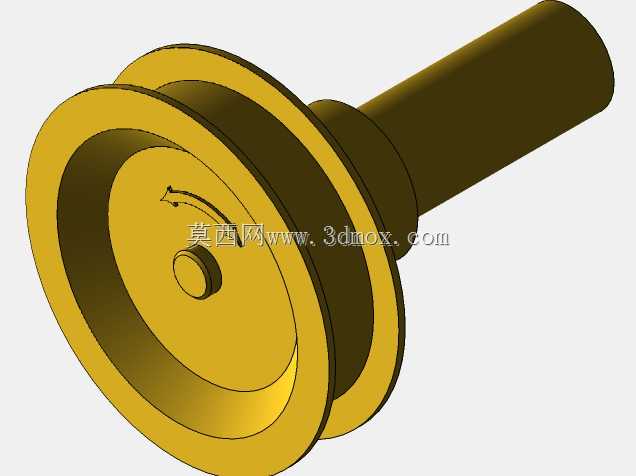

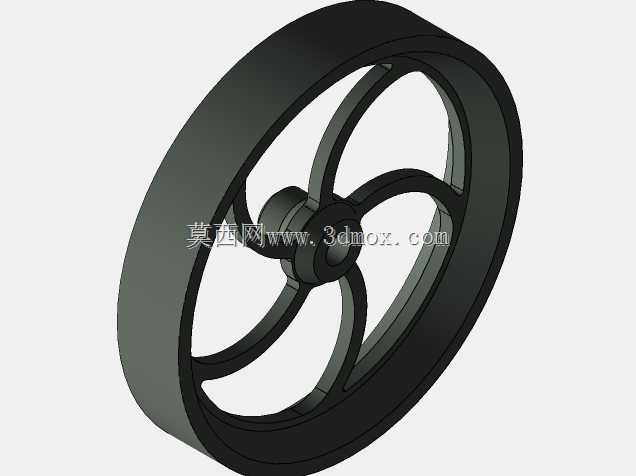

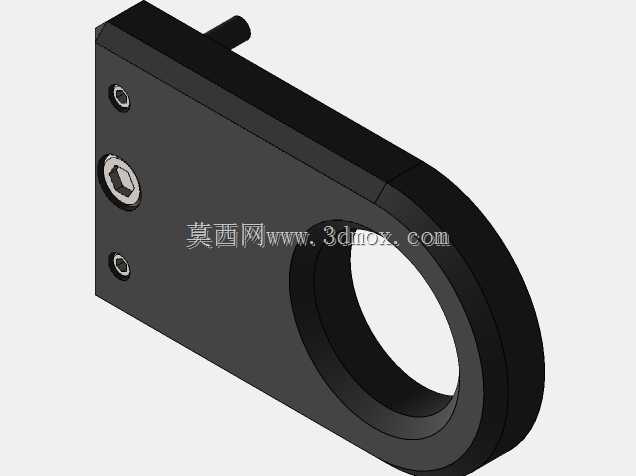

这套带轮传动的直角耦合机构，常应用在小型试验台、教学演示教具以及轻载工位的动力切换场景中，可实现电机驱动与手动操作两种动力输入的无干扰切换，满足设备调试、断电应急操作、低速精细调整等不同工况的使用需求。从结构布局来看，整套机构固定在一块平整的钢制安装底板上，所有传动部件的安装基准都依托底板上的定位孔位完成，安装时只需保证底板与安装基面的平面度误差不超过0.1mm/m，即可避免带轮偏磨、传动卡滞的问题。动力输入分为两路，一路是安装在立板后侧的驱动电机，通过多组平行布置的V带轮与同步带，将动力传递到输出端，带轮组采用阶梯式排布，可根据实际转速需求更换不同直径的带轮，调整传动比范围，带轮的张紧通过带轮安装座上的长圆孔实现，调整时无需拆卸其他部件，只需松开安装螺栓移动带轮座位置，保证皮带张紧度适中即可，避免过紧加剧轴承磨损、过松出现传动打滑的问题。另一路手动输入结构布置在机构侧方，采用手轮搭配拨叉切换结构，切换手柄的操作行程经过限位设计，扳动到对应档位后可通过定位钢珠实现档位锁止，避免运行过程中出现脱档、串动的问题，手动输入轴与电动输入轴之间通过直角耦合结构实现动力的正交传递，耦合器内部采用间隙配合的嵌合结构，切换时无刚性冲击，即使在低速运行状态下也可完成动力源的平稳切换。立板作为所有传动部件的主要承载结构，采用厚度8mm的钢板铣削加工而成，带轮安装座、轴承座都通过内六角螺栓固定在立板对应的定位止口上，装配时需保证各带轮的轮槽处于同一平面，平面度误差控制在0.2mm以内，防止皮带运行时出现跑偏、掉带的故障。整套机构的外形轮廓在长450mm、宽300mm、高280mm的边界范围内，安装底板上预留的四个安装孔采用Φ10mm通孔，孔位间距为400mm×250mm，可直接适配标准规格的工业铝型材机架或钢制工作台安装，无需额外加工转接板。在实际使用中，这套机构可作为小型卷绕设备、送料机构的动力输入端，也可单独作为机械原理教学的演示载体，帮助从业者理解带传动的布置方式、直角动力传递的结构逻辑以及双动力源切换的实现方式，建模过程中所有配合面的公差、安装间隙都按照实际加工装配要求设定，可直接作为同类机构设计的参考蓝本，减少前期方案验证的重复建模工作量。
