脚踏式无接触公共洗手装置结构设计

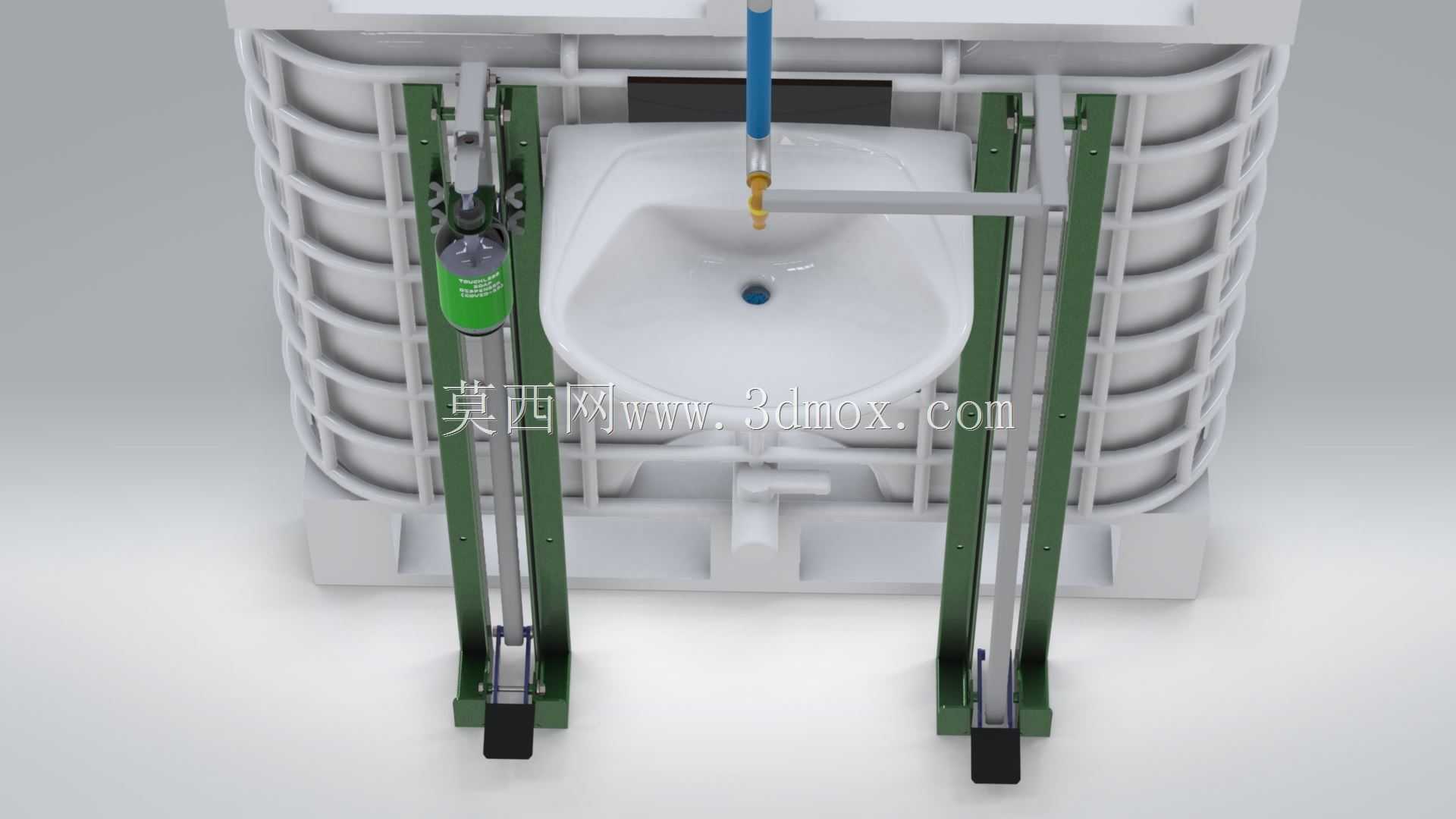

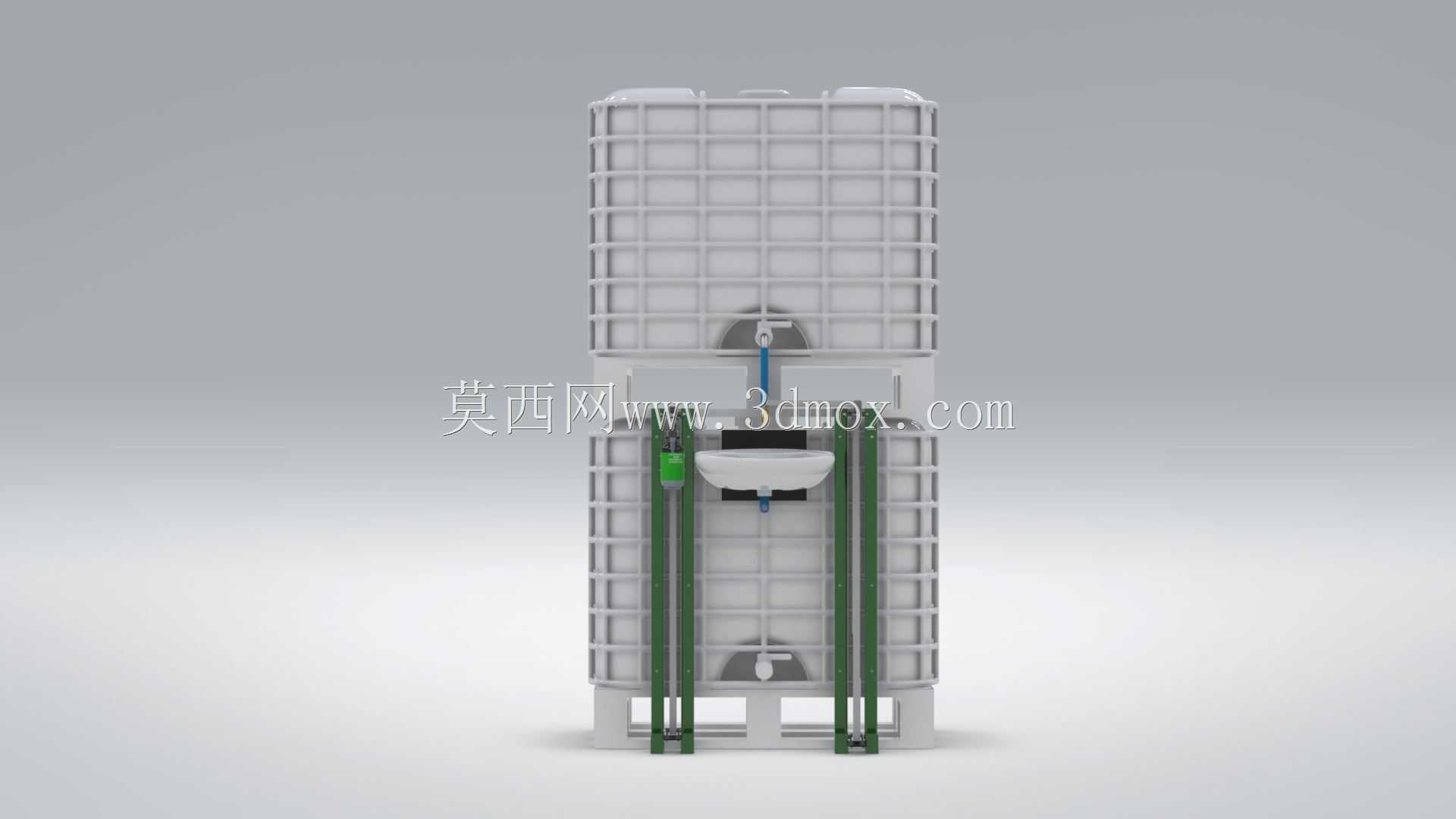

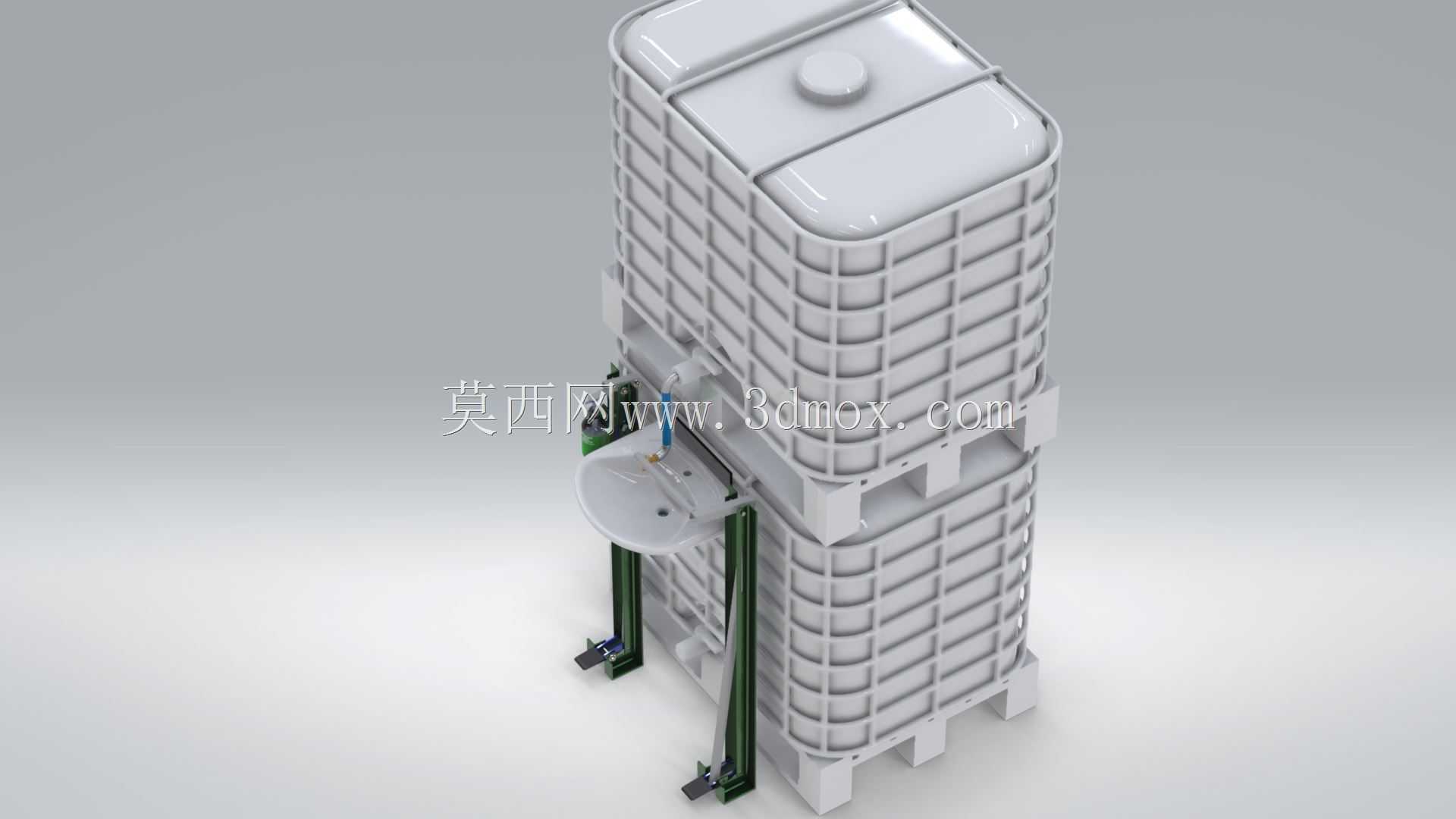

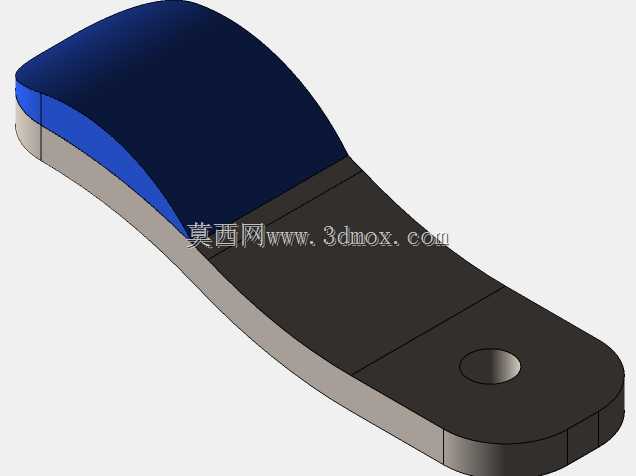

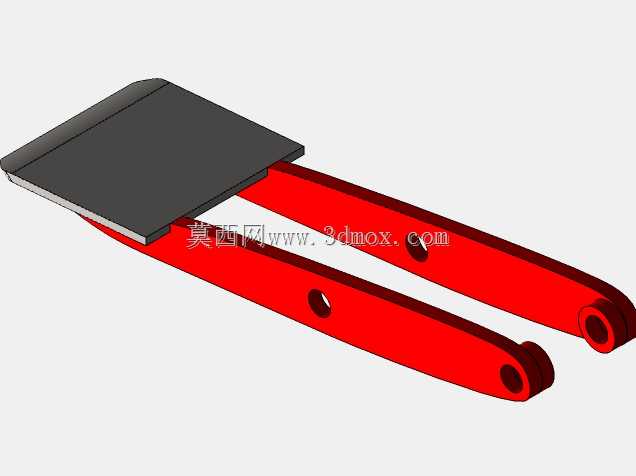

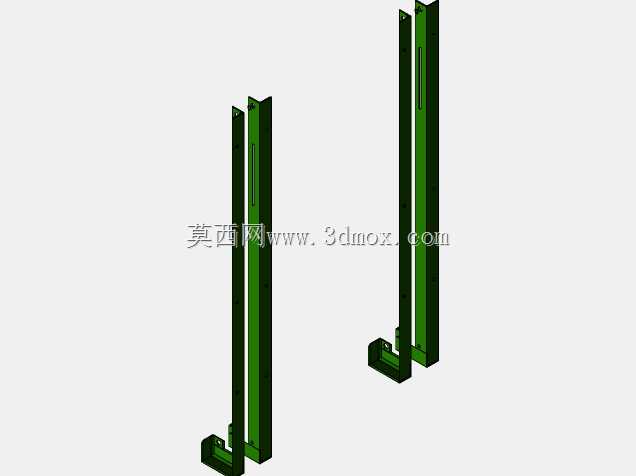

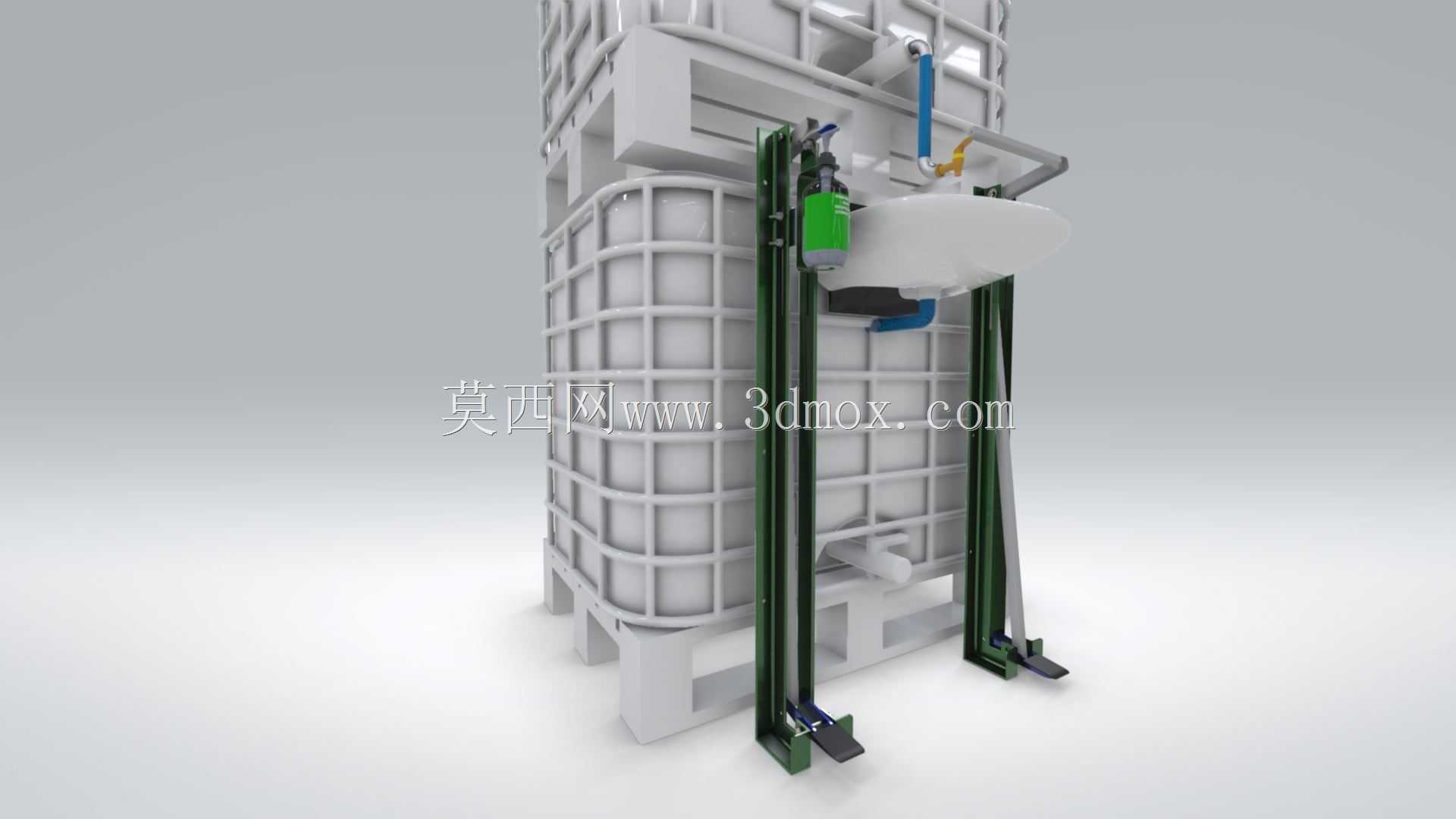

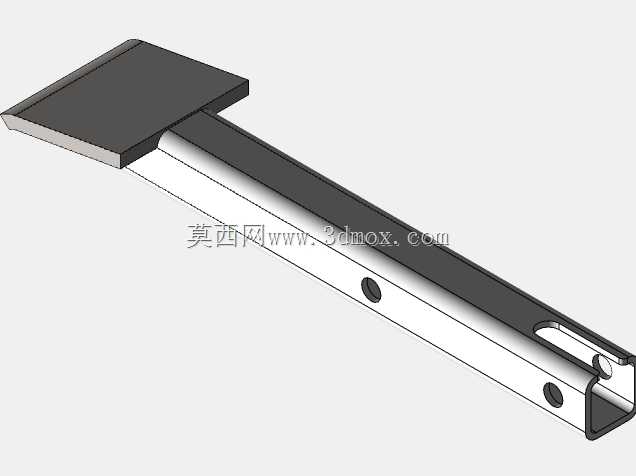

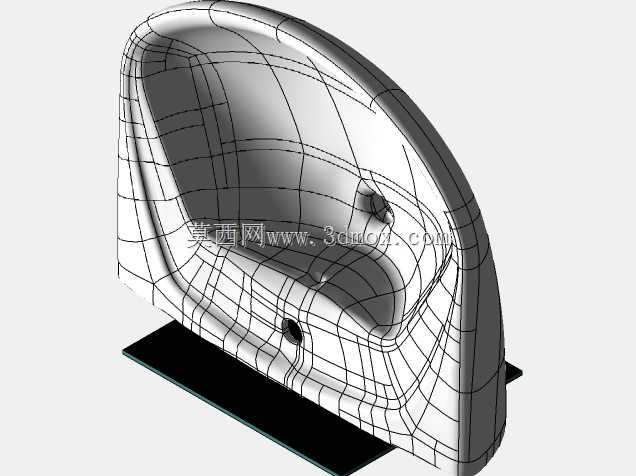

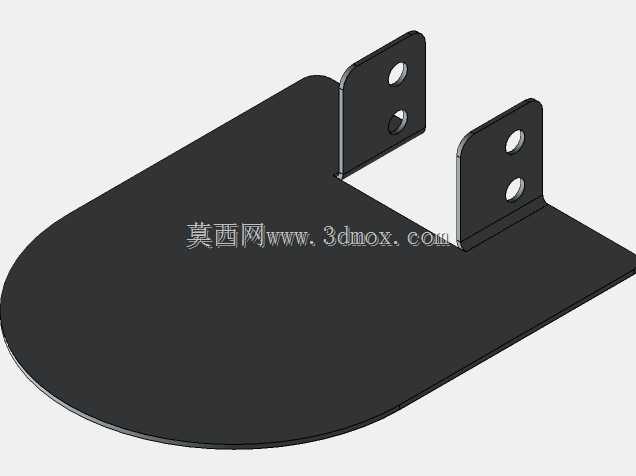

这款脚踏式无接触公共洗手装置，主要面向人流密集的公共场所出入口场景设计，可覆盖大型商超、商业综合体、企业园区、交通站点、校园等区域的公共卫生防疫需求，解决传统手动洗手设施易造成接触交叉污染的痛点，适配常态化公共卫生防护的使用要求。装置整体采用模块化集成设计思路，核心储水单元选用标准700L大容量吨桶作为主体承载结构，依托吨桶自带的托盘底座可直接落地放置，无需额外浇筑固定基础，安装时仅需预留1.2m×1.2m的地面操作空间，整体高度约2.1m，可适配常规室内公共区域的层高要求，也可根据使用场景调整放置在半开放室外区域，配套的污水收集单元集成在储水结构下部，废水通过重力自流汇入低位储污腔，后续可通过配套软管快速接驳排污管网，也可搭配移动储污箱实现无管网区域的临时布设。装置的操作交互完全采用脚踏机械结构实现，全程无需手部接触任何部件，左侧脚踏踏板联动皂液分配机构，使用者踩踏左侧踏板即可定量输出皂液，配合装置自带的洗手盆完成手部揉搓清洁，右侧脚踏踏板联动出水控制阀，踩踏后即可输出清洁水流完成手部冲洗，整套机械传动结构采用纯机械连杆设计，无需外接供电即可稳定运行，降低了布设的电路改造成本与后期运维难度。结构设计上充分考虑了装配拆卸的灵活性，所有功能部件均采用快装接口与储水主体连接，可根据使用需求快速拆解转运，适配临时防疫点位的快速搭建需求，皂液存储单元设置在装置左侧易维护位置，补充皂液时无需拆解主体结构，日常运维操作简便。装置的出水龙头采用延伸式悬臂设计，出水位置正对洗手盆中心区域，可避免水流飞溅打湿使用者衣物，两侧脚踏踏板做了防滑纹理处理，踩踏受力角度经过人体工学优化，长时间高频使用也不会造成脚部疲劳，整套装置单台单日可满足上千人次的洗手需求，可有效提升公共区域的手卫生便利性，降低接触传播的公共卫生风险。
