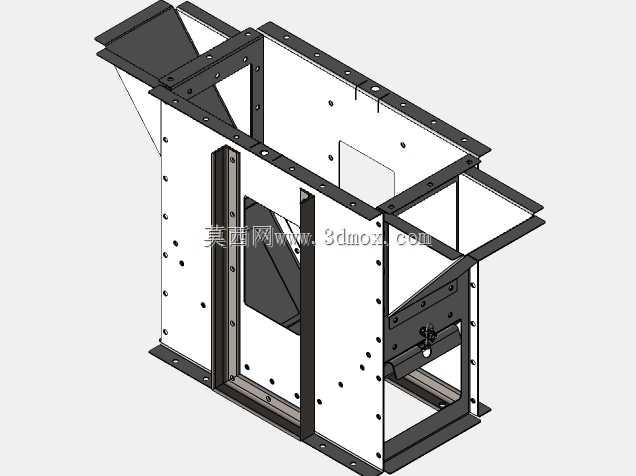

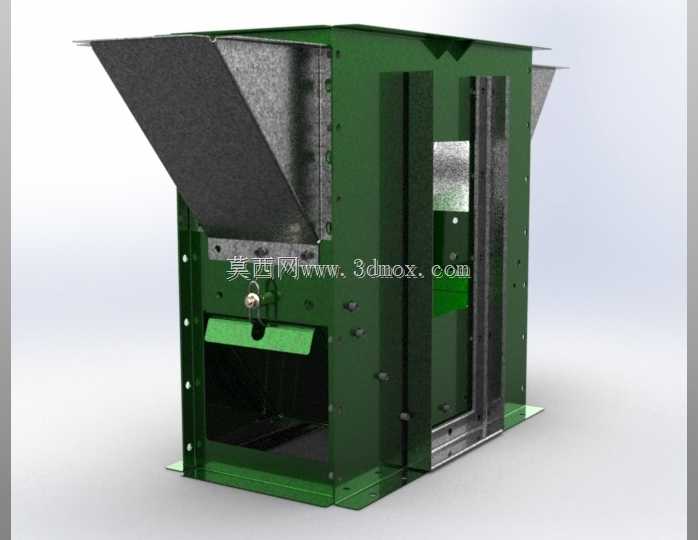

五米规格斗式提升机进料靴部结构

该结构为斗式提升机的机尾进料靴部组件，适配五米提升高度、每小时五至六吨输送量的斗式提升设备，主要应用于粮食加工、建材生产、矿山散料转运、饲料加工等行业的散状物料垂直输送场景，作为提升机的下部进料承载与导向结构，承担物料承接、料斗舀取导向、机尾段张紧行程容纳、设备下部密封防护的核心作用。在实际生产场景中，该靴部安装在提升机整机的最底端，承接上游进料溜槽送入的散状物料，为循环运行的料斗提供稳定的舀取空间，避免物料撒漏、卡滞，同时容纳牵引构件（胶带或链条）的下部张紧调节行程，抵消牵引件长期运行产生的伸长量，保障料斗运行轨迹稳定。从功能特性来看，该靴部采用敞口斜向进料设计，进料导板倾斜角度适配散料自然堆积角，能够引导物料顺畅落入料斗舀取区域，减少物料对机壳的直接冲击；侧面设置可开启的检修门结构，方便日常运行中清理卡堵物料、检查下部滚轮或链轮的磨损情况、调整张紧装置；整体壳体采用折弯拼接结构，外部设置加强筋提升结构刚度，底部预留安装固定孔位，可直接与预埋基础或配套支架连接固定。设计过程中，优先考虑散料输送的防卡堵需求，将内部棱角位置做圆弧过渡处理，避免物料残留堆积；壳体板材选用1.5mm镀锌钢材，兼顾结构强度与防锈耐腐蚀能力，适配多粉尘、轻微潮湿的车间生产环境；进料口的外伸尺寸与倾斜角度经过匹配计算，既保证上游溜管能够顺利对接，又避免进料位置过高导致物料直接冲击牵引构件造成损伤。外形尺寸方面，该靴部整体高度适配五米规格提升机的下部安装空间，宽度与配套提升机的料斗宽度匹配，两侧张紧装置的调节行程预留充足，安装时需保证靴部的纵向中心线与提升机上部机头的中心线重合，水平度偏差控制在允许范围内，避免牵引构件运行跑偏；进料口的法兰尺寸可根据现场进料溜管的规格做适配调整，底部安装孔位的间距符合通用配套支架的安装标准，能够直接替换同规格提升机的老旧靴部部件，降低设备维护改造成本。
