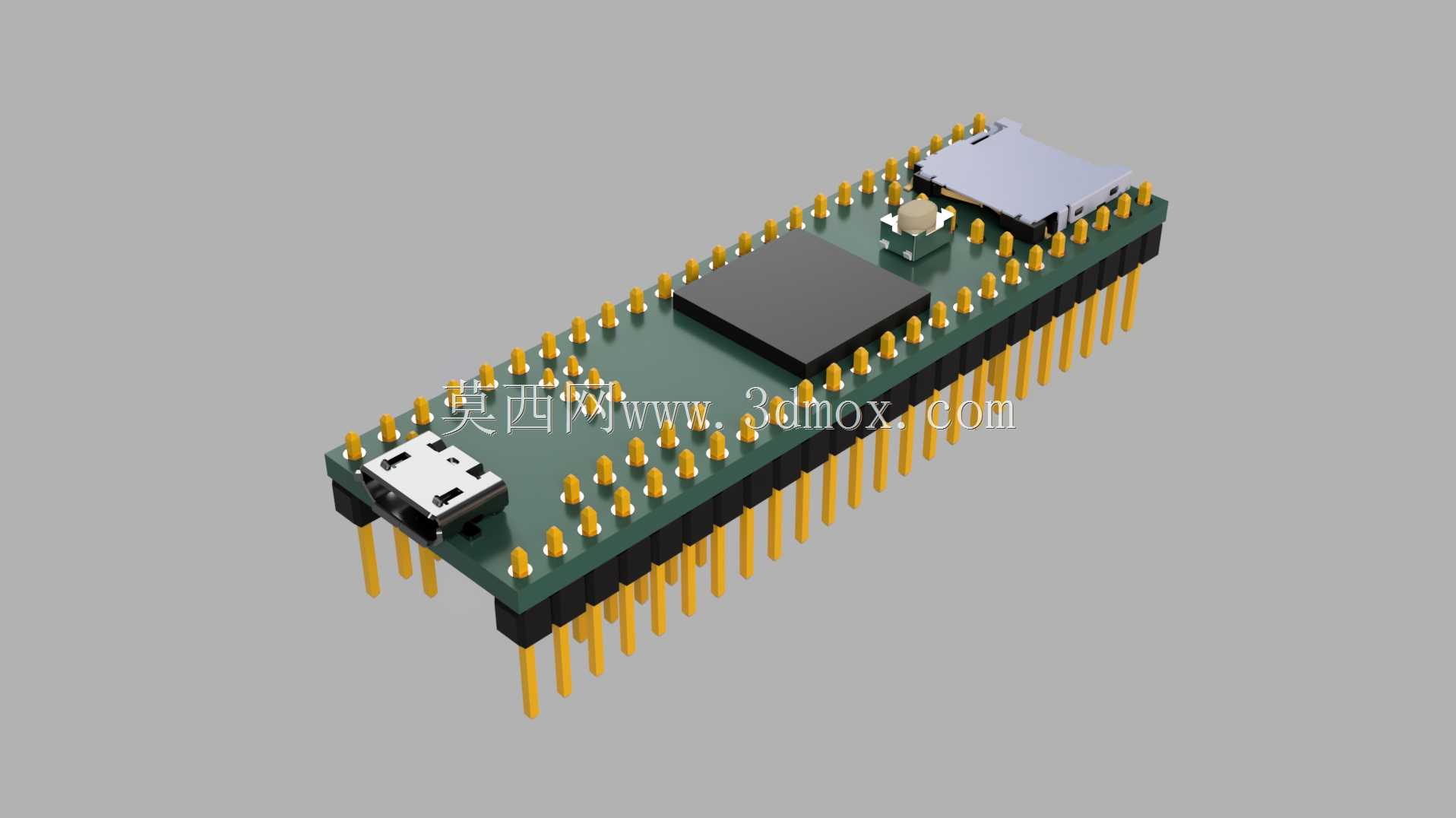

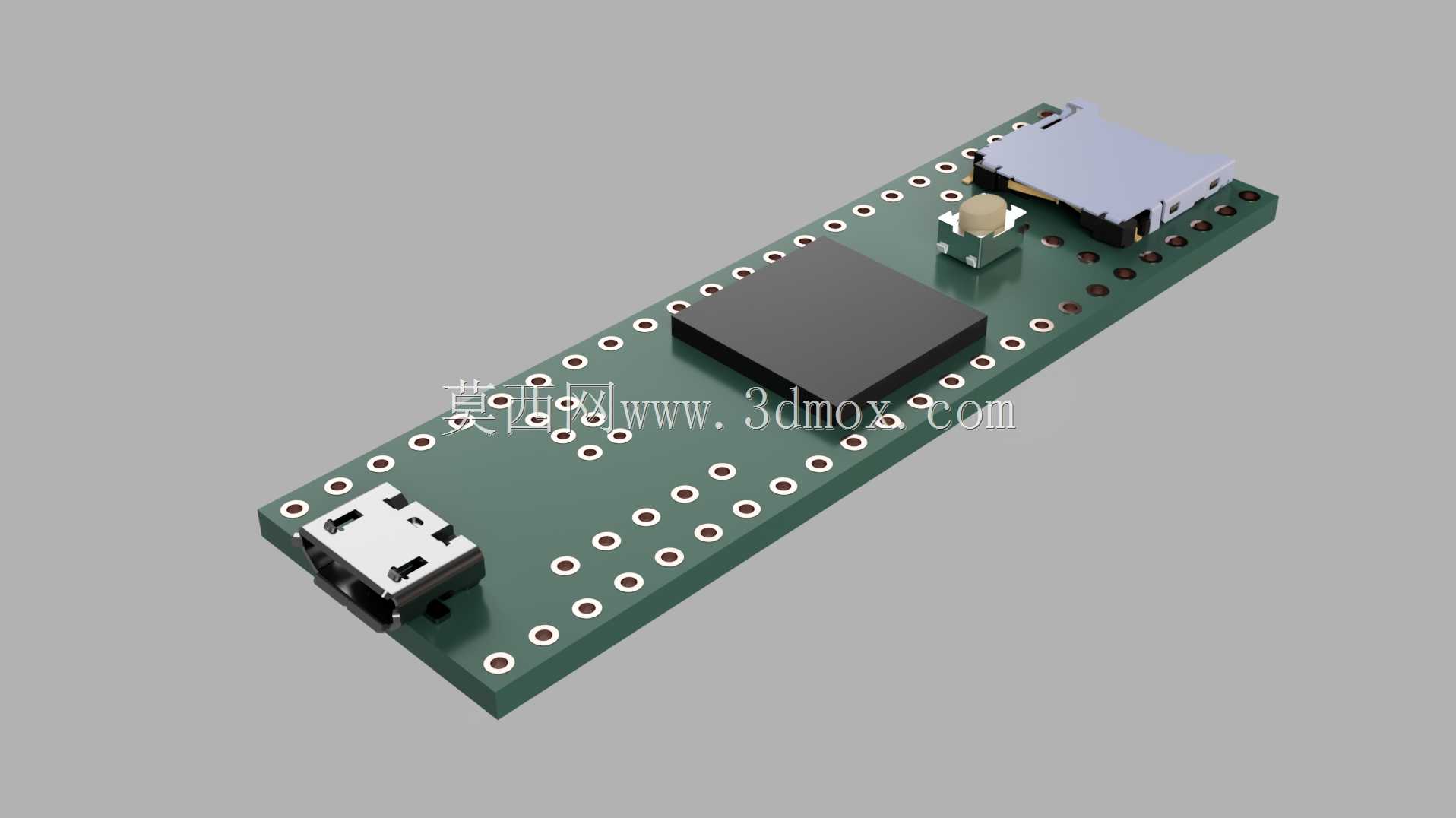

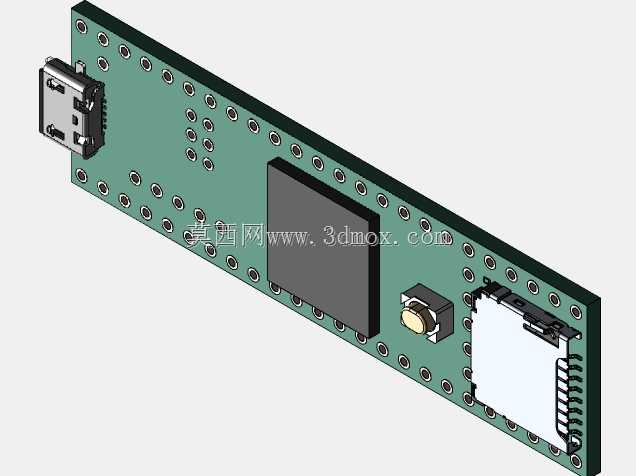

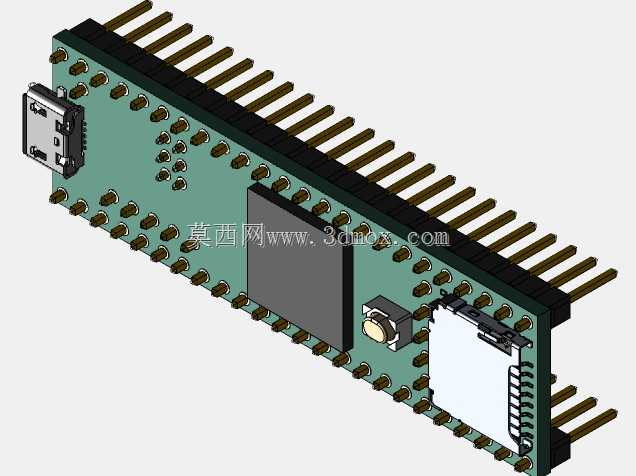

Teensy4.1嵌入式开发控制板精细建模

这款嵌入式开发控制板的三维建模，完整还原了实物的结构细节与装配特征，可直接用于嵌入式项目的结构适配、外壳设计与整机布局验证工作。在实际行业应用场景中，这类开发板常作为核心控制单元，搭载于小型智能硬件、创客DIY作品、工业现场微型数据采集节点、便携式检测设备、交互式艺术装置以及教学实验平台中，承担信号采集、逻辑运算、外设驱动、数据传输的核心作用，是快速验证嵌入式方案、缩短产品研发周期的常用硬件载体。从产品功能特性来看，该开发板集成了核心主控芯片、USB通信接口、MicroSD卡存储插槽、复位按键以及两排标准间距的排针引脚，所有外设接口的位置、突出高度都在模型中做了精准还原，能够帮助结构设计师在整机设计阶段提前规避接口干涉、插拔空间不足的问题。在设计思路上，建模过程严格遵循实物的层叠装配逻辑，区分了PCB基板、贴片元器件、插接排针、接口金属外壳、塑料按键等不同材质部件的结构特征，既还原了板载元件的排布位置，也对排针的长度、引脚间距做了精准匹配，确保模型导入装配环境后可以直接用于安装位的尺寸校验。外形尺寸与安装边界方面，模型完整还原了开发板的长条形板身轮廓，精准对应了两排排针的中心间距、排针伸出PCB板上下两面的长度，同时还原了USB接口、SD卡槽的外凸尺寸，明确了板身四周的安装避让边界，设计师在为其设计固定结构、防护外壳或者配套载板时，可以直接参考模型的尺寸边界预留安装空间，避免出现元器件与外壳干涉、排针插接不到位、接口无法正常插拔的问题。此外模型也还原了板上主要元器件的高度差，能够帮助设计师计算外壳内部的净空需求，确保外壳装配后不会挤压板载元件，保障硬件运行的可靠性。
