CNC设备用直线导轨数控Z轴进给结构

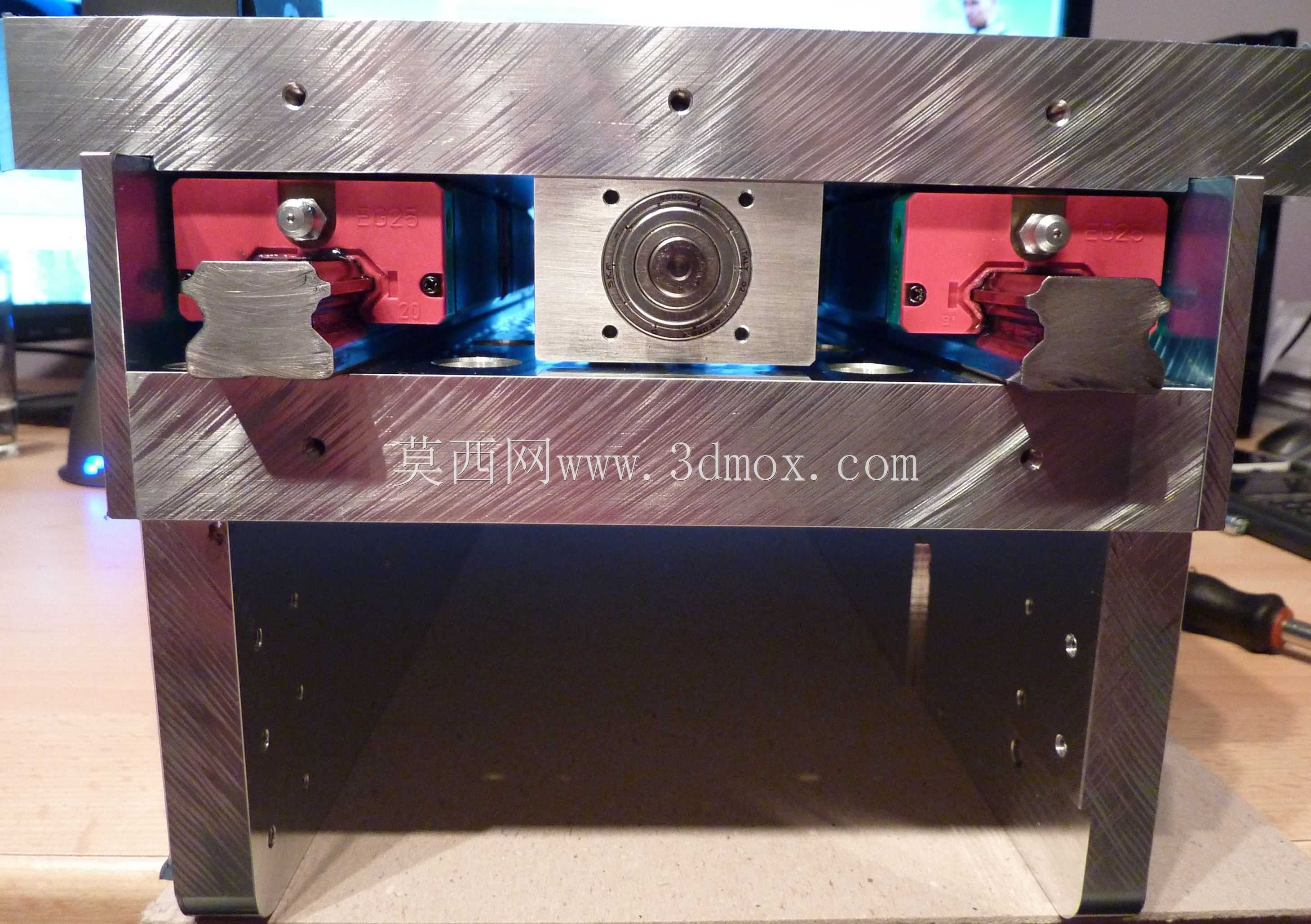

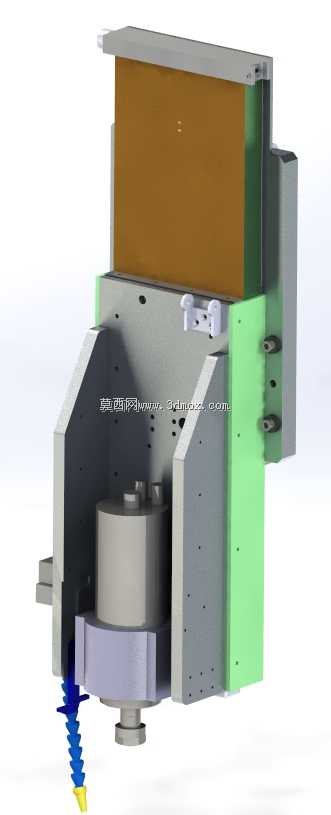

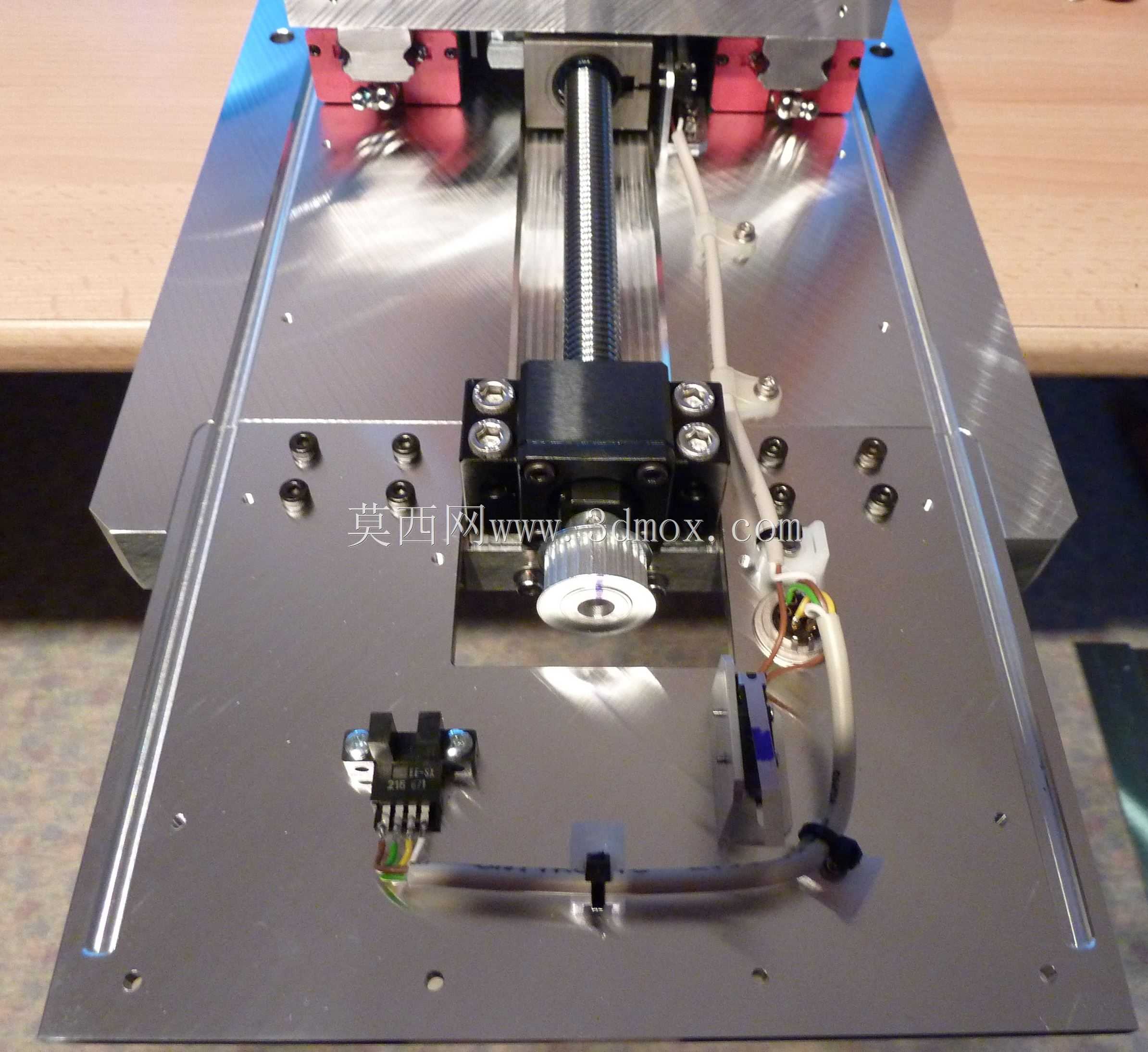

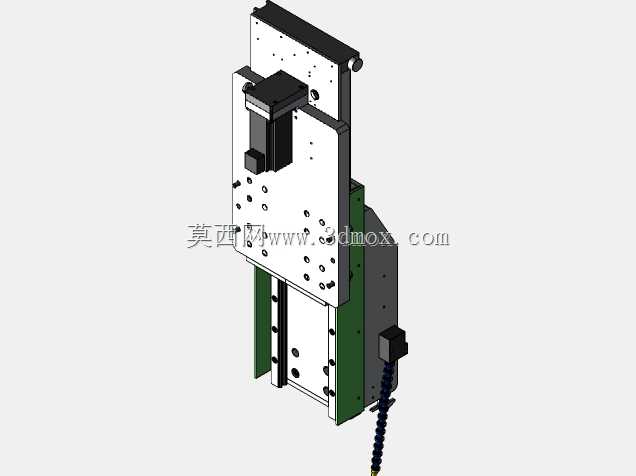

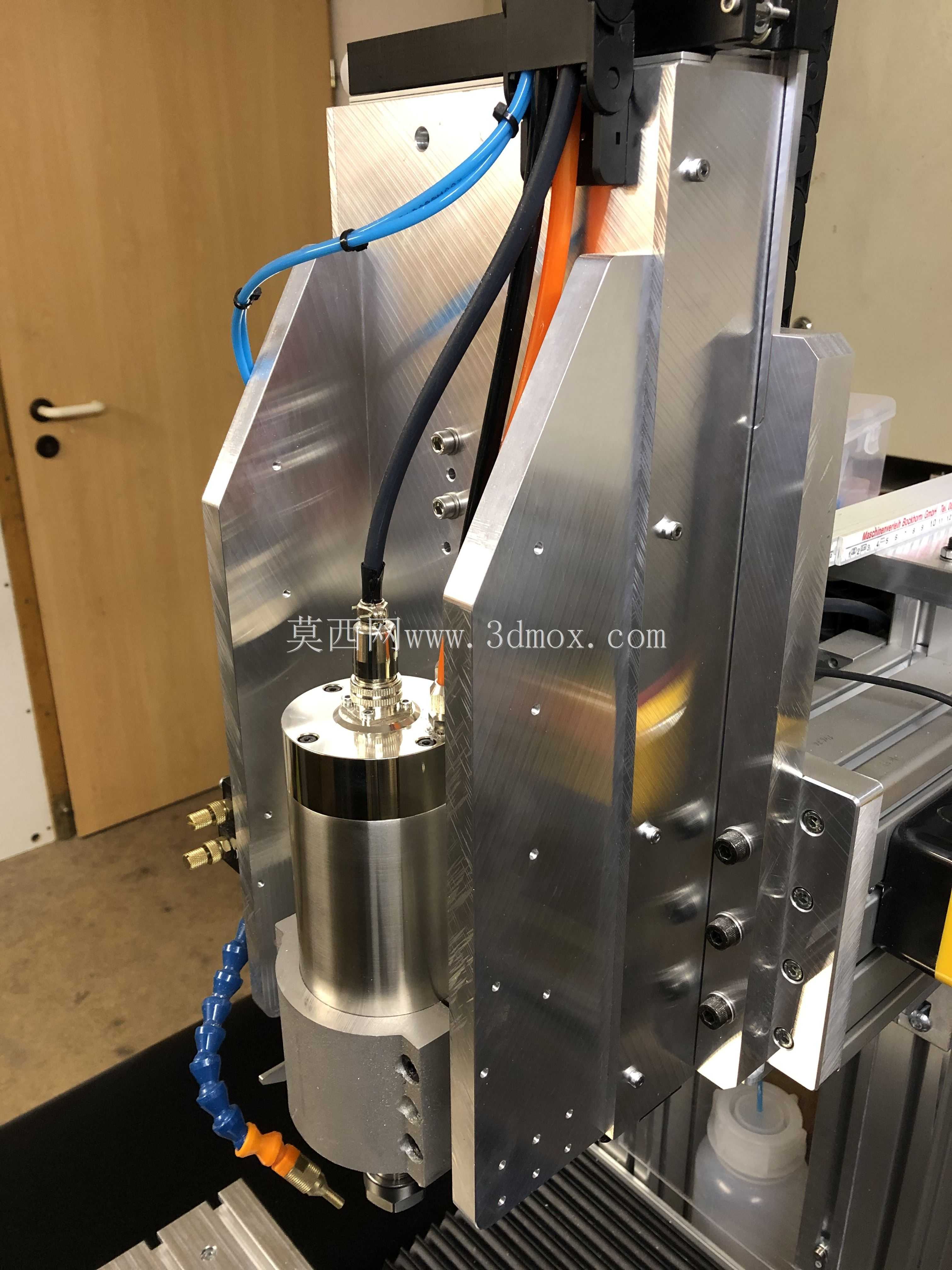

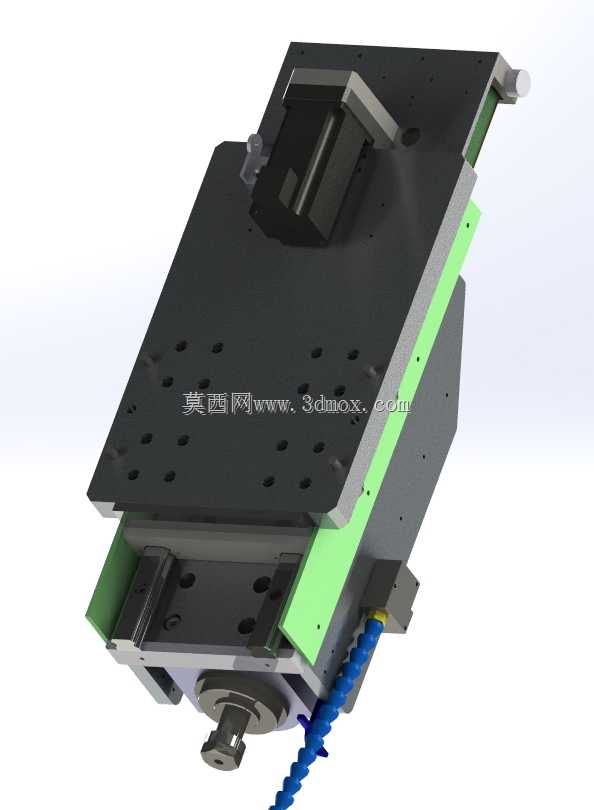

这款数控Z轴结构是面向中小型CNC加工设备开发的垂直进给执行单元，主要应用于桌面级数控铣床、小型精雕机、定制化数控加工专机的垂直方向运动承载场景，可直接作为设备的Z向运动主轴安装载体，承担加工过程中刀具的垂直进给、抬刀落刀动作传递，也可适配到自动化点胶、自动检测工位的垂直升降调节场景，满足小行程高精度的直线运动需求。在实际设备运行中，该结构承担Z向的负载承载与运动导向功能，可搭载主轴电机、加工刀具或检测执行端，沿垂直方向完成精准的位移输出，配合设备的X、Y轴运动即可实现三维空间内的点位运动与轨迹进给，支撑设备完成铣削、钻孔、精雕、点位涂覆等加工作业。该结构采用上银直线导轨作为运动导向部件，搭配ISEL滚珠丝杠主轴作为传动核心，导轨副配套有毛毡除尘结构，可在日常运行中自动刮除导轨表面附着的切屑、粉尘，避免硬质杂质进入导轨滚道造成磨损，有效延长导向部件的使用寿命，降低日常维护的频次。整体设计采用立式板载式布局，运动滑台通过滑块与直线导轨连接，丝杠螺母副直接与滑台刚性连接，伺服驱动单元安装在结构顶端，通过联轴器直接驱动丝杠转动，带动滑台完成上下方向的直线运动，传动链短、反向间隙小，可保证较高的进给定位精度。结构的有效运动行程为245mm，安装底座采用加厚钢板加工而成，侧边预留有标准化的安装孔位，可直接与设备的龙门架或立式安装立柱对接，滑台表面预留有通用的主轴安装孔阵列，可适配市面上主流的小型风冷主轴、加工头组件，无需额外制作转接板即可完成装配。整体结构的走线采用侧边拖链布局，动力线、信号线均内置在拖链内随滑台同步运动，避免线缆在往复运动中出现拉扯、磨损问题，结构外侧的钣金护板可阻挡加工过程中飞溅的切屑、切削液接触内部传动部件，提升结构在复杂加工环境下的运行稳定性。设计过程中充分考虑了垂直轴的重力平衡问题，通过优化滑台与搭载部件的重心位置，配合丝杠的自锁特性与驱动端的抱闸配置，可避免断电状态下滑台出现下坠问题，保障设备运行与操作的安全性，整体结构紧凑，安装边界规整，既可以用于全新数控设备的整机搭建，也可作为老旧小型数控设备Z轴的升级替换部件，提升原有设备的进给稳定性与加工精度。
