B型皮带张紧调节装置结构设计

这款B型皮带张紧装置，主要面向皮带传动系统的张紧需求设计，广泛应用在各类需要同步带、三角带传动的工业设备、小型加工设备以及DIY传动结构场景中，核心作用是维持皮带传动过程中的合适张紧力，避免皮带长期运行出现松弛打滑、传动丢步、磨损加剧的问题，保障传动效率与传动精度的稳定性。从实际使用场景来看，这类张紧装置尤其适合安装空间紧凑、无法通过调整电机主从轮中心距来实现张紧的传动布局，能够在不改动原有主从动轮安装位置的前提下，独立完成皮带张紧度的调节，大幅降低后期设备维护的调整难度。

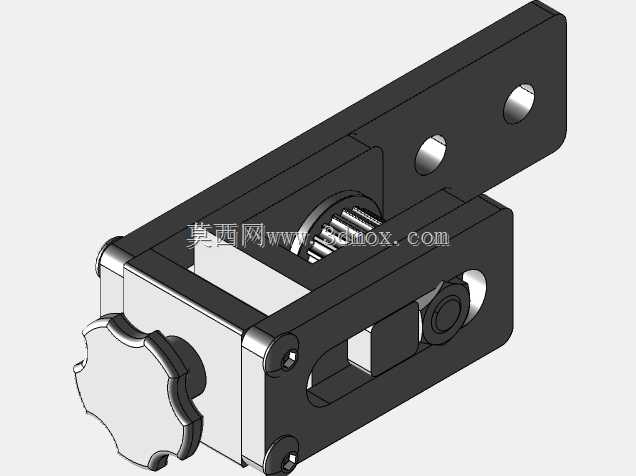

在功能设计上，这款张紧装置采用了一体化的安装基座加滑动调节座的结构，基座上预留了两个标准安装孔位，可直接通过螺栓固定在设备的安装面板或者型材框架上，不需要额外设计复杂的转接安装结构。滑动调节座内部集成了带齿的啮合调节结构，配合侧面的手拧调节旋钮，转动旋钮即可带动滑动座沿基座的导向槽平稳平移，从而改变张紧轮与皮带的接触压紧程度，调节过程顺滑无卡滞，调节到位后依靠内部齿形啮合实现位置自锁，不需要额外加装锁止螺栓就能避免运行过程中出现位置偏移，张紧力保持稳定。张紧轮采用内嵌轴承的转动结构，与皮带接触时滚动顺畅，不会额外增加皮带的运行摩擦阻力，也能减少张紧轮自身的磨损，延长整体使用寿命。

从设计思路来看，这款结构充分考虑了小型传动场景的安装与使用需求，整体采用紧凑型布局，整体外形轮廓规整，没有突出的尖锐结构，安装边界清晰，基座的安装孔距符合常见的小型设备安装孔位标准，安装时不需要对设备原有结构做大幅改动。调节手轮采用了滚花边的防滑外形设计，操作人员不需要借助额外工具，徒手就能完成张紧度的微调，日常巡检维护时可以快速根据皮带的松弛状态调整张紧力，操作门槛极低。结构的各个部件都做了圆角过渡处理，没有应力集中的薄弱位置，基座与滑动座之间的导向配合间隙经过优化，既保证滑动顺畅，又不会出现横向晃动，保障张紧轮始终与皮带保持平行接触，避免皮带出现偏磨、跑偏的问题。

在安装适配性上，这款张紧装置针对B型皮带的宽度与张力特性做了匹配设计，张紧轮的宽度与接触弧度完全适配B型三角带或者对应宽度的同步带，接触压力分布均匀，不会出现局部压力过大导致皮带过早损坏的问题。整体结构的强度经过校核，能够承受B型皮带传动过程中的常规张紧拉力，长期运行不会出现基座变形、调节结构滑齿的问题，适合在持续运行的传动场景中长期使用。
