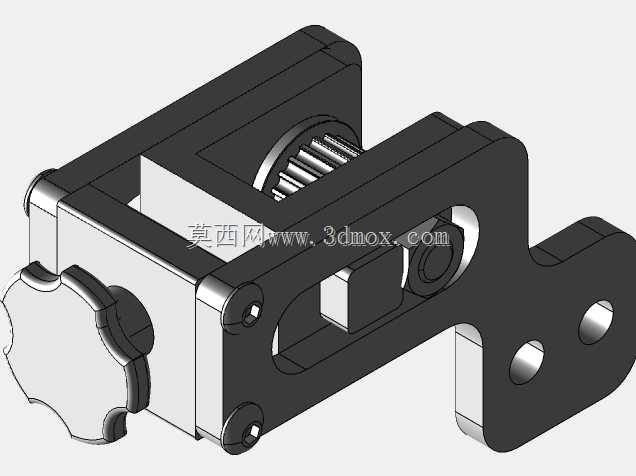

3D打印机Y轴皮带张紧调节组件

这款张紧调节组件主要应用于桌面级FDM3D打印机的Y轴传动系统中，是保障传动精度、提升打印成品质量的核心配套部件。在3D打印机长期运行过程中，同步带会因反复拉扯、温度变化出现蠕变松弛，直接导致传动回程误差增大、打印层纹错位、模型表面出现振纹甚至丢步错层等问题，该组件正是为解决这一痛点设计，可在不拆解传动结构的前提下快速调整皮带预紧力，维持传动系统的稳定张紧状态。从功能特性来看，组件集成了安装基座、张紧调节旋钮、带轮支撑座、锁紧固定结构四个核心部分，带轮内嵌于基座滑槽内，通过侧面的手拧旋钮即可推动带轮沿滑槽线性位移，无需额外工具即可完成张紧度微调，调整到位后通过基座上的锁紧螺钉即可固定位置，避免运行过程中出现位移松脱；带轮采用齿形匹配设计，与常用的GT2同步带完全契合，啮合过程无打滑、无卡滞，传动效率稳定。设计思路上，整体采用分体式模块化构型，安装基座预留了与打印机Y轴型材架匹配的安装孔位，可直接替换原有固定端带轮座，无需对打印机原有框架做二次打孔改装；调节旋钮采用滚花防滑设计，徒手即可施力旋转，调节行程覆盖了同步带全生命周期的松弛补偿范围，既可以在新机装配时快速校准初始预紧力，也能在后期维护时快速补偿皮带蠕变量，大幅降低设备维护的操作门槛。外形尺寸方面，组件整体采用紧凑化布局，横向安装宽度适配2020/2040系列铝型材的安装边界，突出型材表面的厚度控制在合理范围内，不会与Y轴运动的打印平台、拖链等部件产生运动干涉；安装孔位采用标准孔距设计，与市面主流开源3D打印机的Y轴端安装位完全匹配，安装时仅需将原有固定带轮座拆下，将该组件对齐孔位锁紧固定，再将同步带套入带轮即可完成装配，整个改装过程无需改动原有走线与运动结构。在实际使用场景中，该张紧器可有效抵消同步带因长期往复运动产生的松弛量，让皮带始终保持合适的预紧力，既避免预紧力过大导致的电机负载升高、轴承磨损加快问题，也能防止预紧力不足导致的传动丢步问题，大幅提升Y轴传动的重复定位精度，让打印模型的层间对齐更精准，表面光洁度更优，同时也延长了同步带与传动带轮的使用寿命，降低设备长期使用的维护成本。
