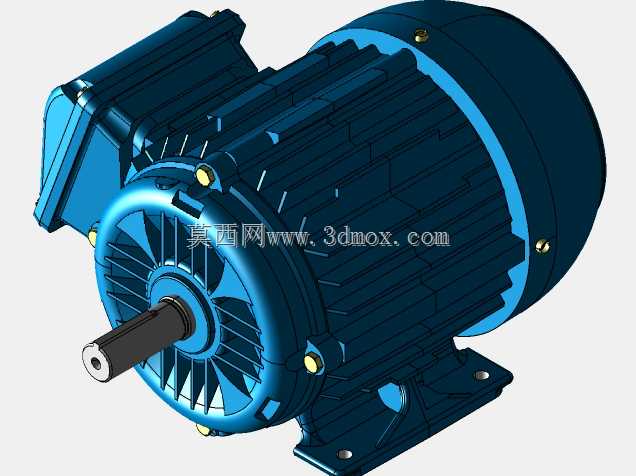

WEG系列W22款三相异步电动机结构设计

这款W22系列电动机是工业传动场景中应用极为广泛的动力输出部件，可适配风机、水泵、输送设备、机床主轴、轻工生产线等多类负载场景，在制造业厂房配套、暖通给排水系统、物料输送链路、农产品加工设备等领域都能作为核心动力源稳定输出扭矩，为整套设备的运转提供可靠的动力支撑。从实际用途来看，该款电机可覆盖常规工业环境下的连续运转工况，也能适配短时过载、频繁启停的特殊作业需求，通过不同极数的选型搭配，可匹配不同转速、扭矩要求的负载端设备，无需额外加装复杂的变速结构即可满足多数常规传动需求。在功能特性设计上，这款电机采用全封闭自扇冷结构，机壳表面排布密集的轴向散热筋，可在电机运转过程中通过尾部自带的风叶带动气流快速流经散热筋表面，将绕组运转产生的热量及时散出，保障电机在额定负载下长期运行时的温升控制在合理区间，避免绕组过热导致的绝缘老化问题。接线盒采用独立侧置结构，预留了充足的线缆接入空间，可适配不同方向的布线需求，接线端的固定结构可避免线缆拉扯导致的接线松脱，提升现场接线的便利性与运行可靠性。端盖与机座采用止口配合定位，搭配周向均匀布置的紧固螺栓实现紧密连接，既保证了轴承室的同轴度精度，也能有效阻挡外界粉尘、水汽进入电机内部，适配多粉尘、轻度潮湿的常规工业车间环境。底部的安装脚座采用一体化铸造成型，脚座上开设的长圆形安装孔可适配一定范围内的安装位置偏差，降低现场安装时的对位难度，安装脚的受力结构经过强化，可承受电机运转时的轻微振动，避免长期运行后出现安装脚开裂的问题。输出轴采用标准轴伸尺寸，轴端预留的中心孔可方便安装时的同轴度找正，轴伸处的密封结构可防止润滑脂泄漏，同时阻挡外界杂质进入轴承室。从设计思路来看，这款电机整体遵循通用化、标准化的设计原则，所有安装尺寸、轴伸尺寸都符合通用工业电机的标准规范，可直接替换同规格的其他品牌标准电机，无需对配套设备的安装位进行改动，大幅降低设备维护时的替换成本。外形上整体采用圆润的流线型过渡，没有突兀的外凸结构，既可以减少运转时的风阻噪音，也能避免现场安装、维护时的尖锐边角磕碰问题。安装边界方面，该款电机的轴向总长度、径向最大尺寸、底脚安装孔的孔距与孔径都严格遵循通用电机的安装尺寸标准，安装时只需预留出接线操作空间、风叶端的通风散热空间即可，无需额外预留过大的安装间隙，可帮助设备厂商在设计整机时更紧凑地规划动力舱空间，提升整套设备的空间利用率。
