NEMA23规格混合式步进电机结构设计

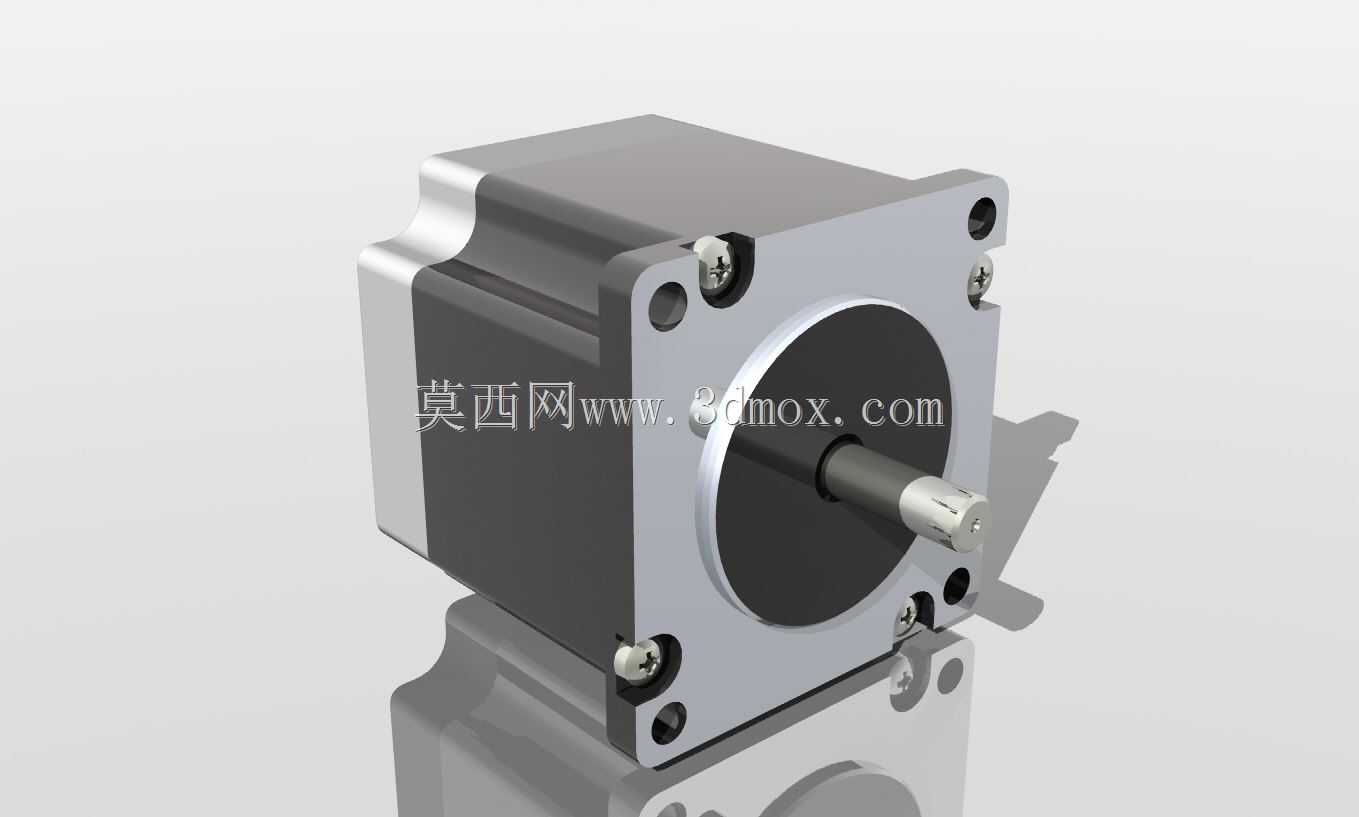

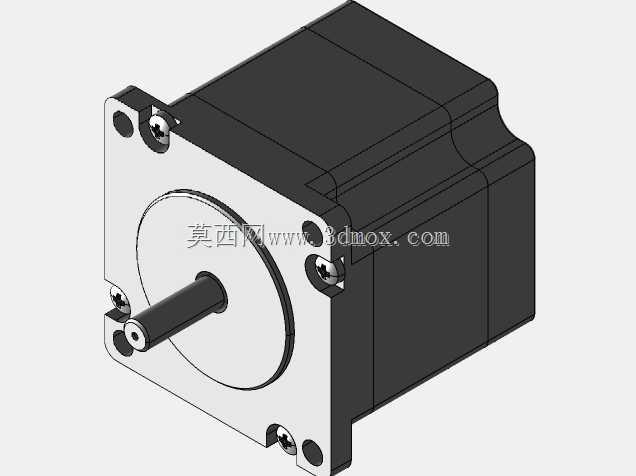

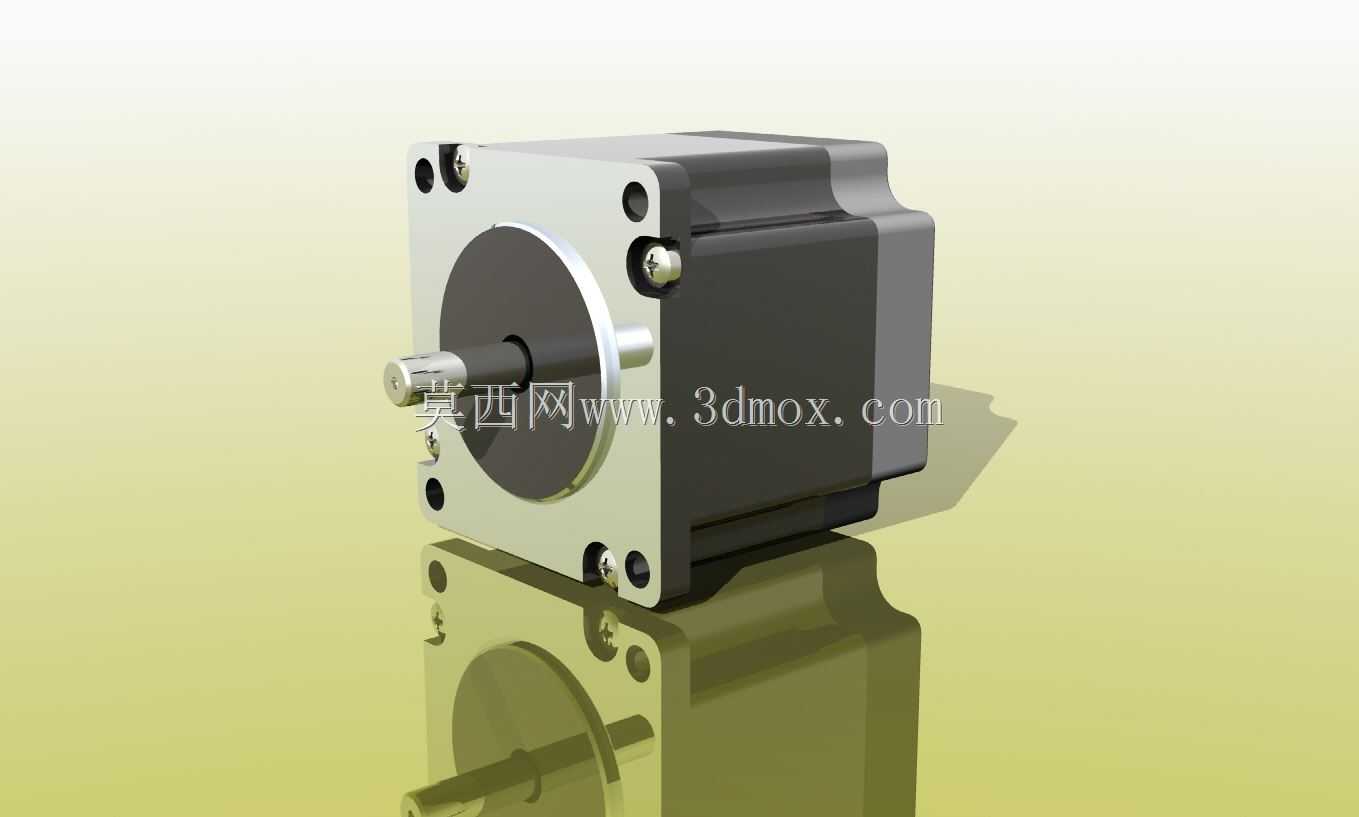

在自动化产线传动、小型数控设备进给、3D打印运动轴、包装机械分度机构这类需要精准开环位置控制的场景里，NEMA23规格步进电机是应用覆盖率极高的动力执行元件，其安装尺寸遵循NEMA标准法兰规范，适配绝大多数通用安装支架、同步轮传动副、丝杠直连结构，无需额外做安装位的定制改型，能大幅缩短设备开发阶段的选型适配周期。从结构设计逻辑来看，这款电机采用混合式步进结构，定子绕组与多极转子的配合设计，兼顾了低速段的输出扭矩保持能力与细分驱动下的运行平稳性，机壳采用拉伸铝型材一体成型，表面做阳极氧化处理，既可以保证绕组工作时的散热效率，也能在工业车间多粉尘、少量切削液飞溅的环境下提供足够的结构防护，避免异物进入定转子气隙造成卡滞。输出轴采用标准直径的铣扁结构，搭配端面顶丝固定位，不管是装配同步带轮、联轴器还是小型齿轮，都能保证传动连接的同轴度，避免高速运转时出现偏心抖动。法兰端的四个安装孔位严格遵循NEMA23的标准孔距设计，安装面的加工平面度控制在合理公差范围内，装配时可以保证电机与安装基准面的贴合度，减少运行时的共振传导。端盖部分采用压铸铝合金加工，轴承位的同轴度公差经过严格校核，前后端轴承选用深沟球轴承，能够承受一定的径向负载，适配皮带传动这类存在侧向力的传动场景。尾部预留的出线孔做了防拉扯结构设计，接线端的线序定义适配市面上绝大多数通用步进驱动器，无需做额外的线序调整即可完成接线调试。在实际选型应用中，这类电机的机身长度对应不同的扭矩输出档位，可根据负载的转动惯量、运行转速、加减速要求匹配对应规格，其外形尺寸的边界设计充分考虑了设备内部的安装空间预留，不管是内嵌式安装还是外置支架安装，都不会和周边的走线槽、传感器支架产生结构干涉。建模过程中对定转子间隙、绕组排布空间、轴承装配位都做了1:1的还原，结构工程师在做整机装配干涉检查、传动链路受力仿真时，可以直接调用该模型完成虚拟装配，提前排查安装位冲突、传动连接尺寸不匹配这类常见设计问题，减少实物打样阶段的改模次数。
