千升容量糖化醪液糊化搅拌反应装置

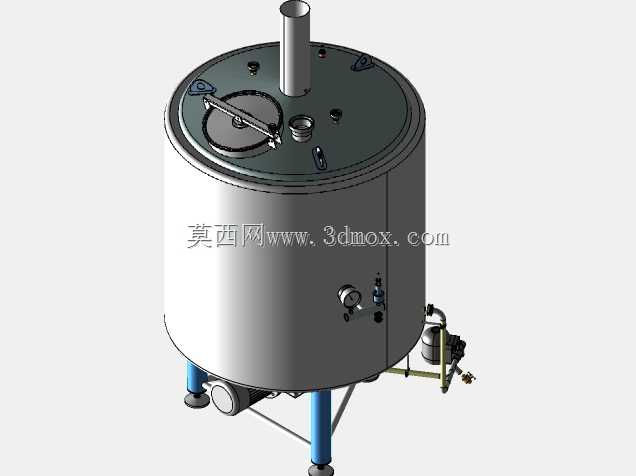

该立式罐体设备主要应用于啤酒酿造生产的糖化工段，是麦芽醪液完成糊化、糖化转化工序的核心承载设备，适配中小型精酿啤酒厂、自酿啤酒工坊的批次生产需求，单批次可完成千升规模的醪液处理，衔接麦芽粉碎与麦汁过滤的前后工序，是啤酒酿造前端糖化环节的关键工艺载体。设备主体采用立式圆柱罐体结构，底部为锥底设计便于醪液排空与残渣清理，顶部设置多组工艺接口，包含排气通管、人孔检修口、进料接口、测温测压接口，可满足糖化过程中物料投入、废气排出、参数实时监测的工艺需求，罐体侧面配置压力表与液位观测组件，操作人员可直观掌握罐内压力与液位状态，配套的侧装管路组件连接外部输送与换热单元，可实现醪液的循环、温度调控与物料输送。设计过程中优先考虑酿造过程的卫生要求与工艺适配性，罐体采用支腿式支撑结构，支腿高度预留出底部出料口与外接管路的安装操作空间，罐体顶部的快开式人孔带锁紧结构，既满足密闭承压的工艺要求，又便于生产间隙的内部清洁与检修维护，罐顶的搅拌组件传动结构做了密封防护处理，避免酿造过程中异物落入罐内影响酒体卫生。设备的安装边界需预留顶部操作空间，用于人孔开启、物料投放与顶部组件维护，侧面需预留管路连接与阀门操作的操作距离，底部支腿的安装基面需做水平承重处理，满足满罐状态下的承重要求，罐体整体的立式结构设计最大化利用车间垂直空间，减少生产区域的平面占地，适配厂房面积有限的中小型酿造场景。设备的功能设计围绕糖化工艺的核心需求展开，罐体可承受糖化过程的微正压工况，配套的外接循环组件可实现罐内醪液的均匀混合，避免局部醪液糊化结焦影响麦汁品质，测温接口可适配温度传感器接入，配合外部换热单元实现糖化过程的精准控温，满足不同麦芽品类糖化过程的温度曲线要求，罐体底部的出料口采用大口径设计，可避免高粘度醪液出料堵塞，减少生产过程的排料等待时间，提升单批次生产效率。
