5巴压力紧凑型液压油供应动力单元

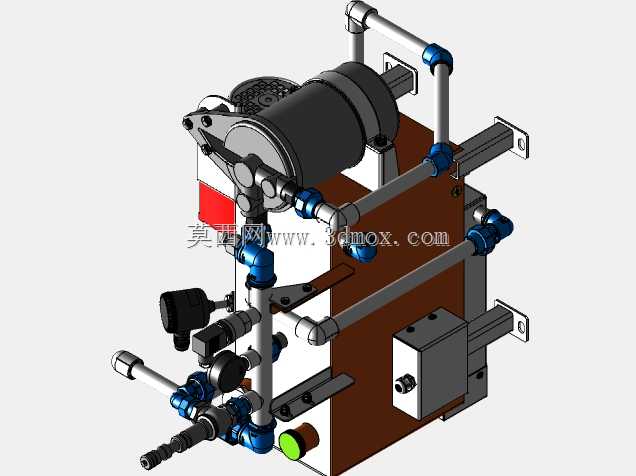

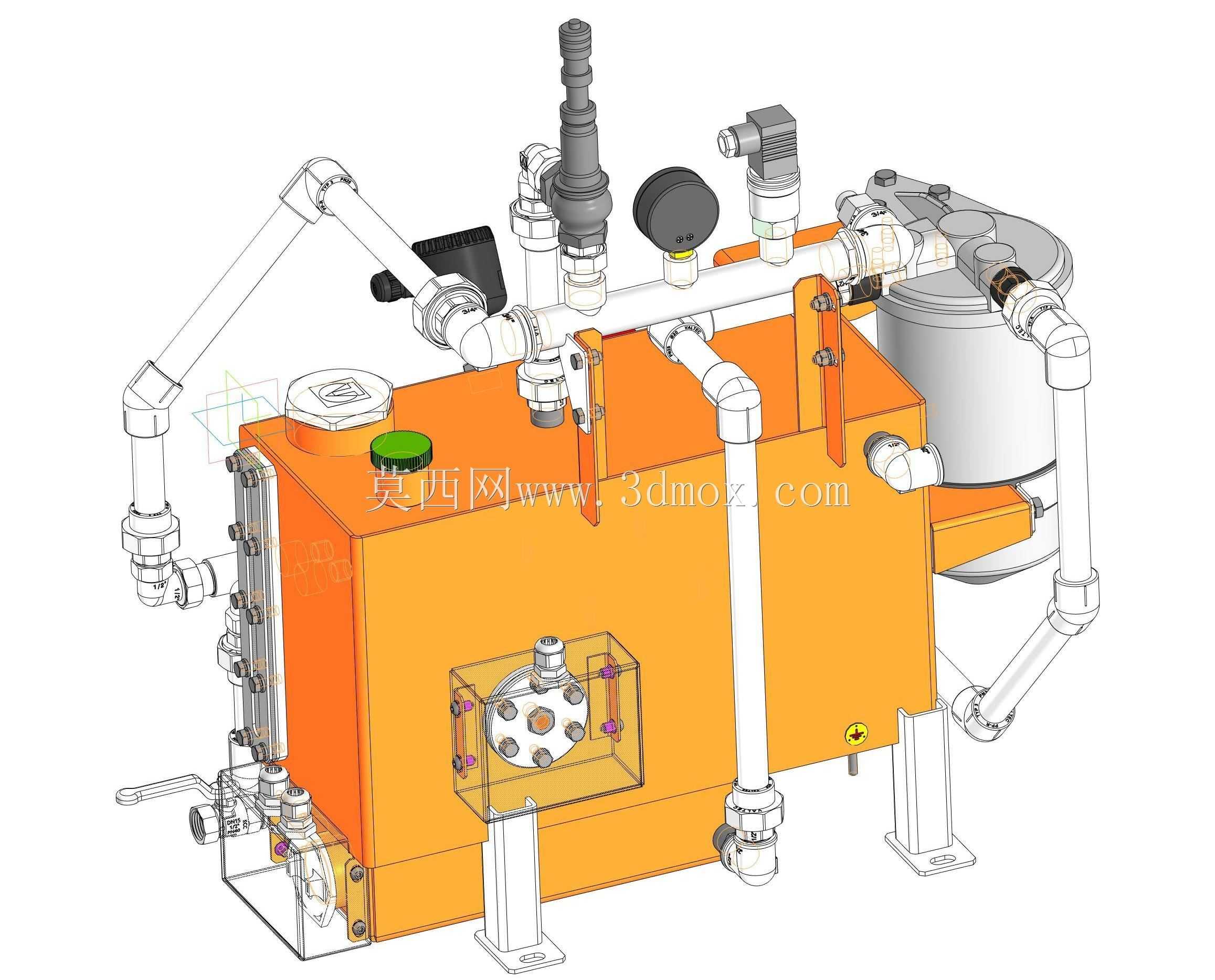

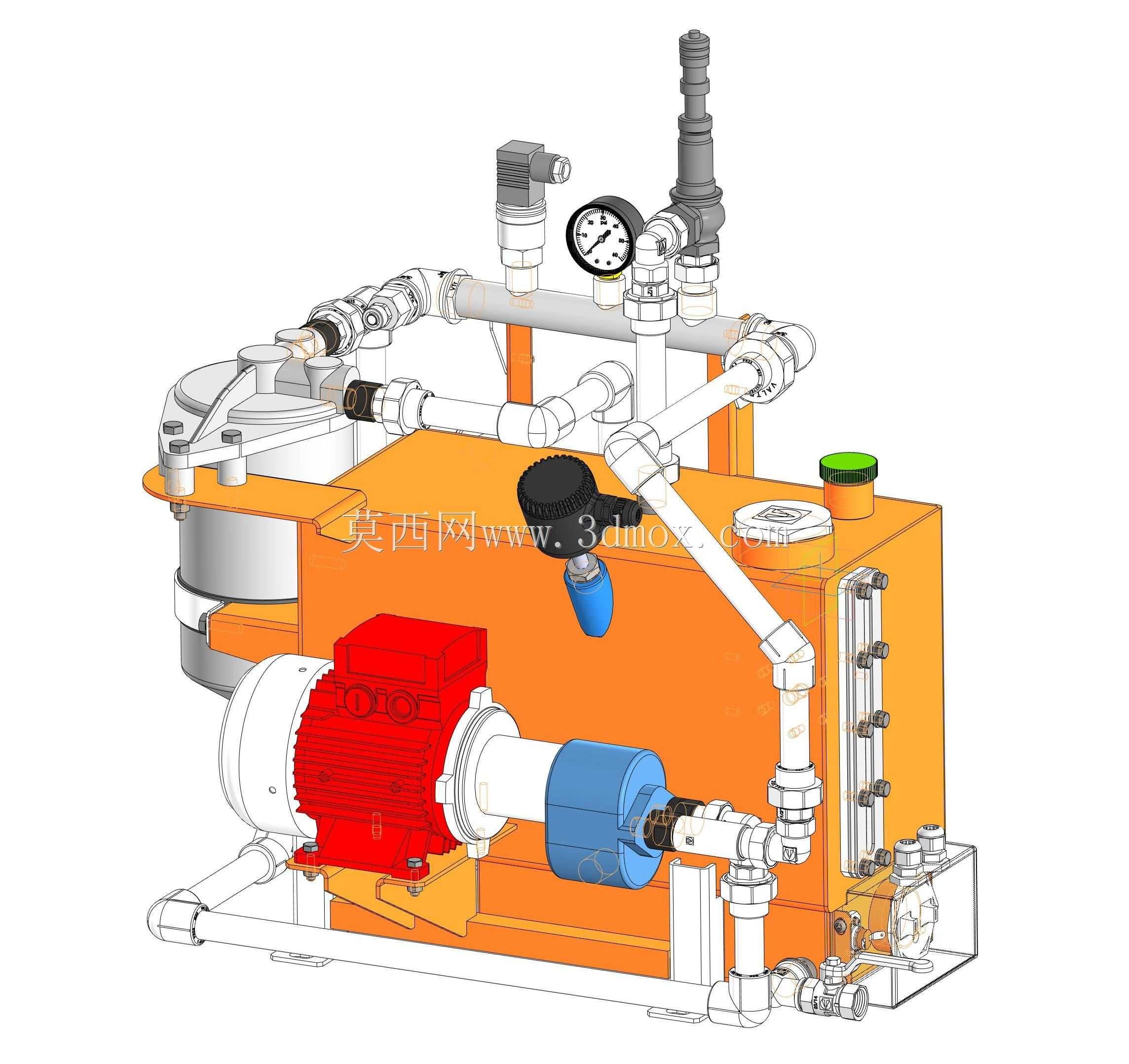

这款液压油供应站主要面向中小型液压执行机构的集中供油场景，常见应用于小型机床辅助夹紧回路、自动化生产线单点工装驱动、小型工程机具的液压执行端供油，以及实验室液压测试台架的稳定动力源配套，可在常规工业车间环境下持续提供稳定压力的液压油输出，满足单路或小流量多支路的液压动力需求。设备核心功能是将电能转化为液压能，通过内置的动力组件完成液压油的加压、输送、压力监测与回油过滤全流程，额定输出压力设定为5巴，适配低压液压驱动场景，避免过高压力带来的管路密封负担与能耗浪费。设备集成了驱动电机、齿轮泵组、油箱本体、压力监测仪表、控制阀门、回油过滤组件与管路接头，整体采用集成式布局设计，将所有功能组件整合在方形油箱的外侧安装面，无需额外搭建安装支架，所有管路采用硬管加弯头的排布方式，走线路径贴合设备外轮廓，既减少了外接管路的磕碰风险，也压缩了整体占用空间。设计阶段优先考虑了安装与维护的便捷性，油箱侧面预留了透明液位观测条，可直接观察内部油液存量，顶部设置了带空气过滤的注油口，避免加注过程中杂质进入油路；压力监测表直接安装在输出管路上，操作人员可直观读取实时输出压力，调压阀设置在易操作的侧方位置，无需拆解护罩即可完成压力微调；回油路径上设置了过滤组件，可拦截回油携带的金属碎屑与杂质，延长液压油与泵组的使用寿命。设备的安装边界充分考虑了工业现场的布局需求，底部预留了标准安装孔位，可直接固定在设备机架或地面预埋板上，整体重心靠近安装底面，运行时的振动幅度控制在较低范围，无需额外加装减震垫块；外接油路的接头全部设置在设备上部与侧方的易操作区域，外接管路时无需挪动设备本体，接线盒位置靠近驱动电机侧，电气布线可沿设备侧边走线，避免与油路交叉带来的安全隐患。油箱的有效容积匹配泵组的输出流量，可满足连续运行下的油液散热需求，避免长时间运行导致油温过高引发的密封件老化问题，顶部设置的急停按钮可在异常工况下快速切断动力输入，保障现场操作安全。
