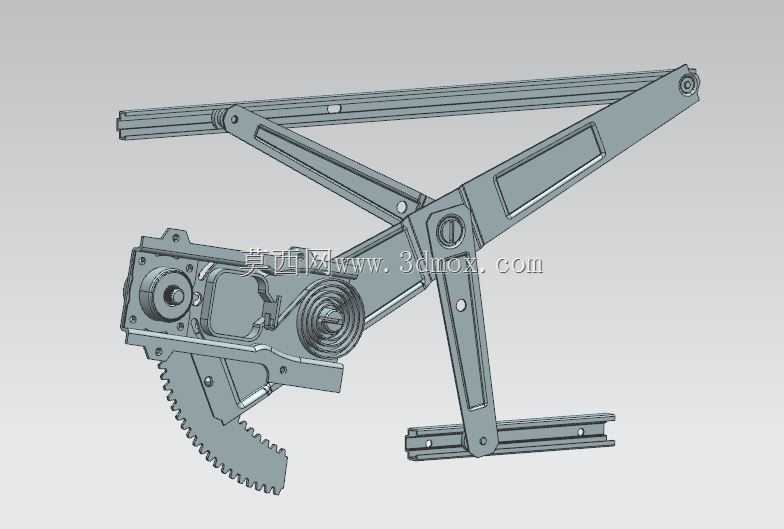

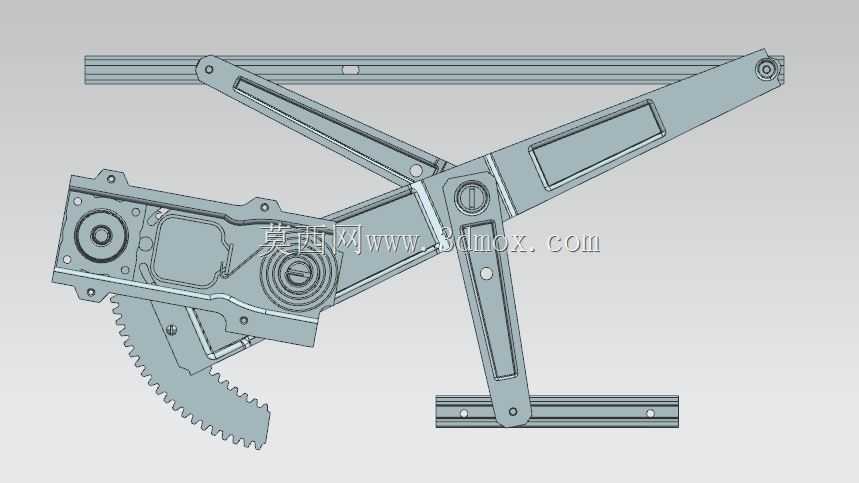

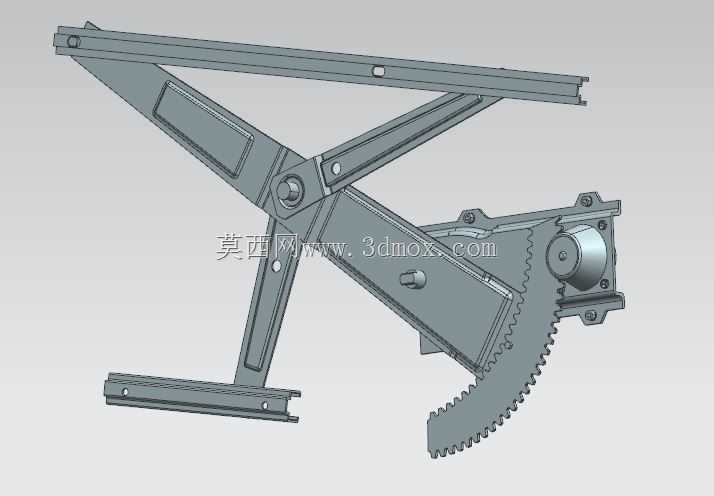

汽车车窗玻璃升降交叉臂式执行机构

这套交叉臂式车窗执行机构，是乘用车辆车门内部实现玻璃升降动作的核心机械总成，日常驾乘过程中操作车窗按键触发的玻璃位移，全部依赖该机构的机械传动完成动作输出。从实际装车场景来看，该机构完全内嵌于车门钣金内腔，安装点位完全匹配车门内板预先冲压的定位孔位，上部滑动导轨与车窗玻璃底部的安装托架刚性连接，下部驱动端对接车门内部的驱动单元，不管是手动摇臂驱动还是电机驱动的车型，该机械结构的传动逻辑完全通用，能够适配绝大多数常规厚度的钢化车窗玻璃，在玻璃全行程升降过程中始终保持平稳的支撑姿态，不会出现玻璃偏移、卡滞的问题。设计阶段首先要平衡的是传动效率与结构强度的关系，扇形齿板与主动齿轮的啮合间隙经过反复调校，既不会因为间隙过大导致升降过程出现旷量异响，也不会因为间隙过小增加传动阻力导致驱动负载超标；交叉布置的两根支撑臂采用铰接点连接，臂身通过冲压加强筋提升抗弯强度，在玻璃升到最高位置或者降到最低位置时，铰接点的转动角度刚好处于机械限位区间，不需要额外增加过多的限位零件就能实现硬限位，减少了装配工序和零件数量。上下布置的两根横向导轨采用冷弯薄板成型工艺，导轨内部的滑动衬套采用低摩擦耐磨材质，不需要额外加注润滑脂就能保证长期滑动顺畅，避免了长期使用后润滑脂溢出污染车门内饰板的问题。安装边界方面，该机构的整体厚度完全控制在常规车门内腔的可用空间范围内，不会和车门内部的防撞梁、音响喇叭、线束走线等其他部件产生空间干涉，安装固定点的位置公差控制在毫米级，装配时不需要额外进行修配就能直接对位安装，大幅提升整车装配环节的作业效率。在功能实现上，该机构通过交叉臂的角度变化，将驱动端的旋转运动转化为玻璃托架的垂直直线运动，传动比经过匹配设计，手动驱动时摇臂的操作力控制在人体工学舒适区间，电动驱动时电机的负载电流处于额定工作区间，不会出现过载烧蚀的问题；臂身与导轨的连接部位都设计有防脱结构，即使车辆行驶过程中产生持续振动，也不会出现连接松脱导致玻璃坠落的故障，能够覆盖车辆全使用周期的可靠性要求。
