1:28比例迷你遥控赛车底盘结构设计

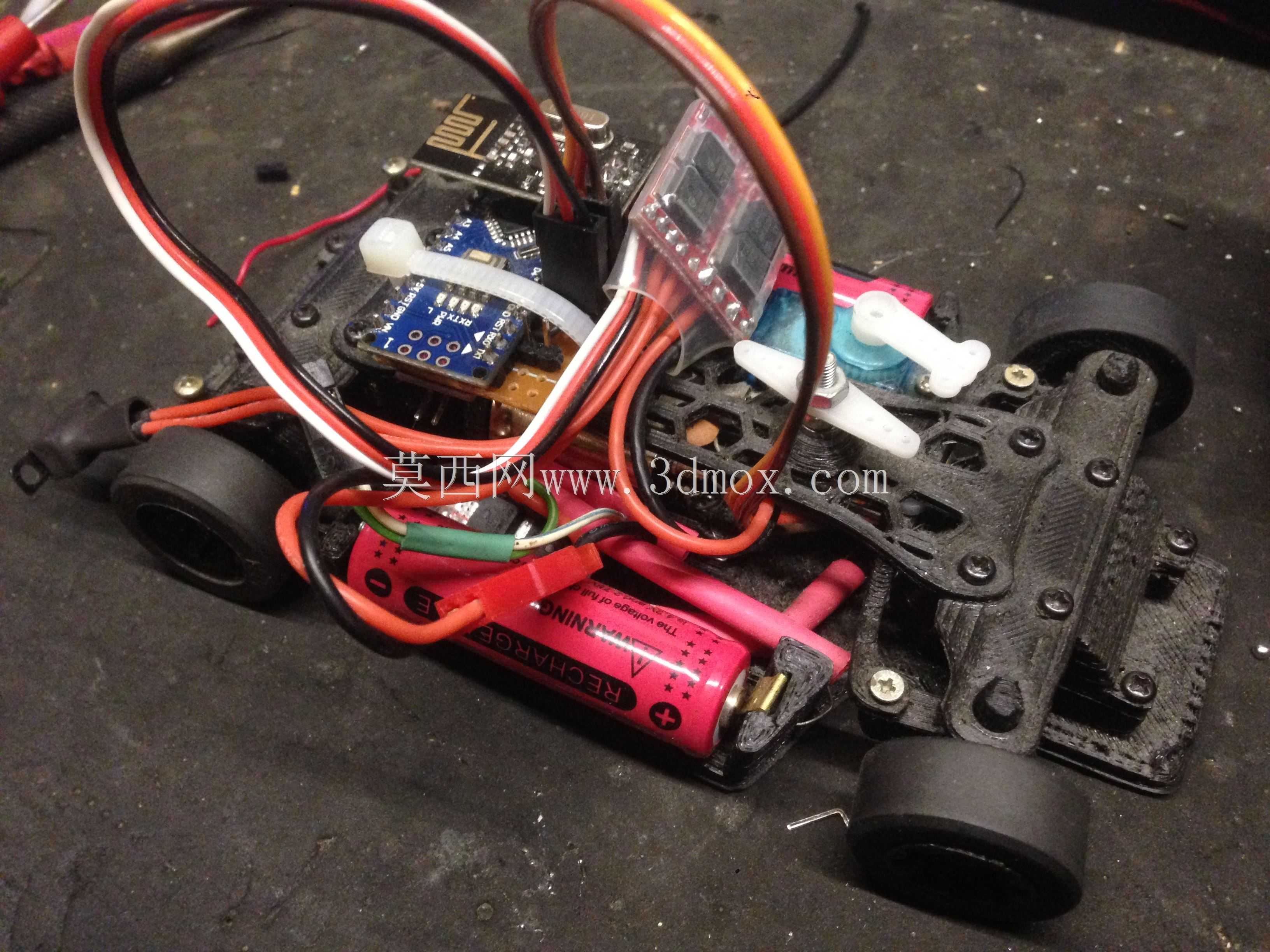

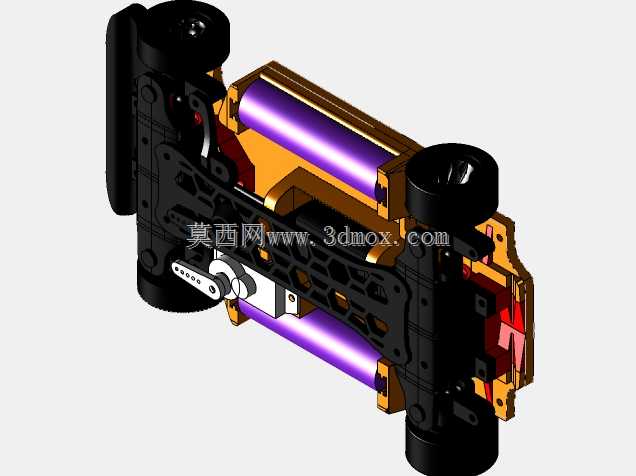

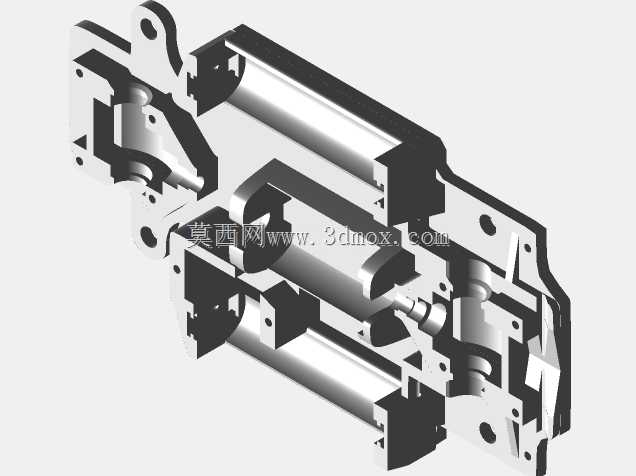

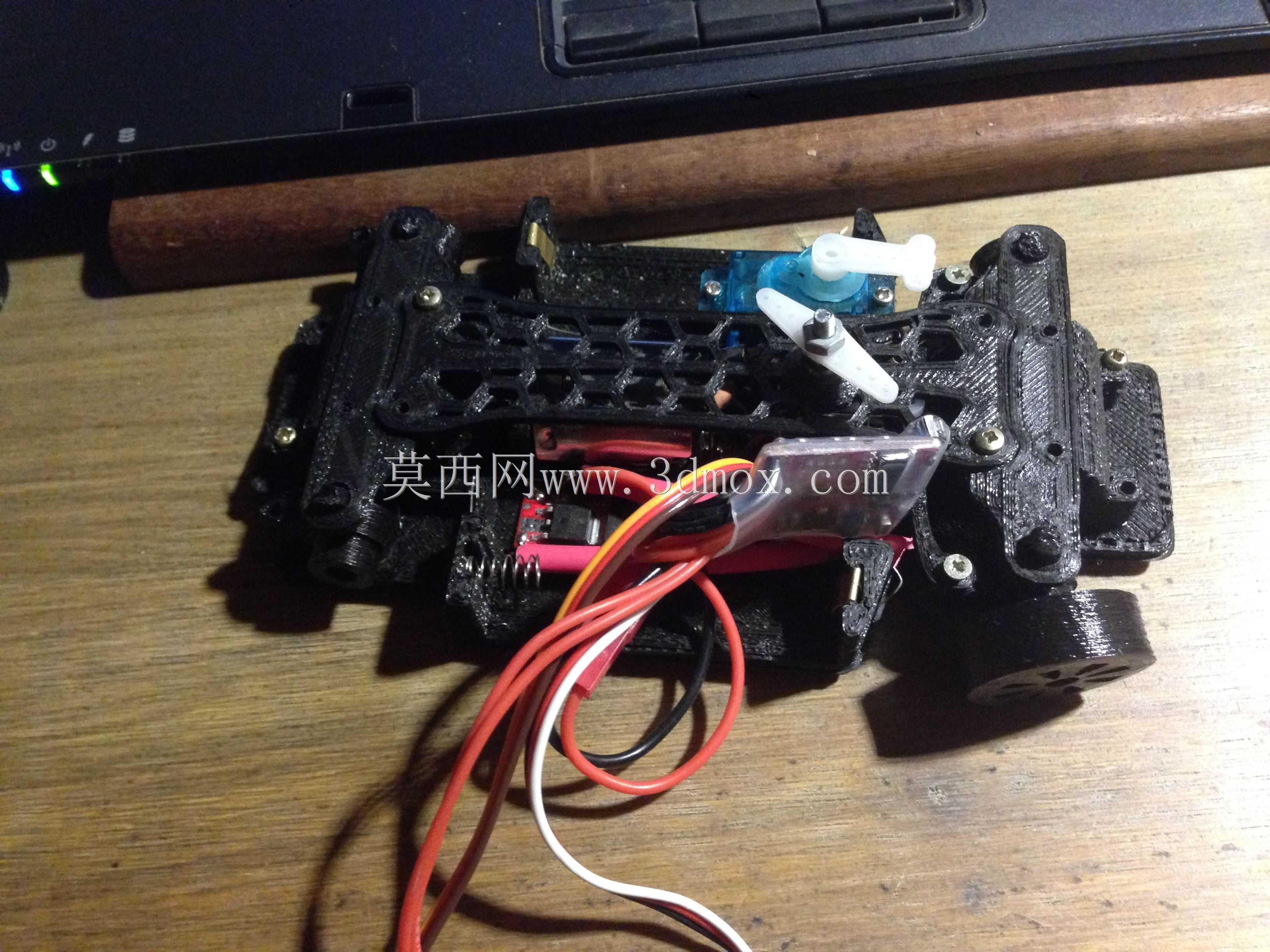

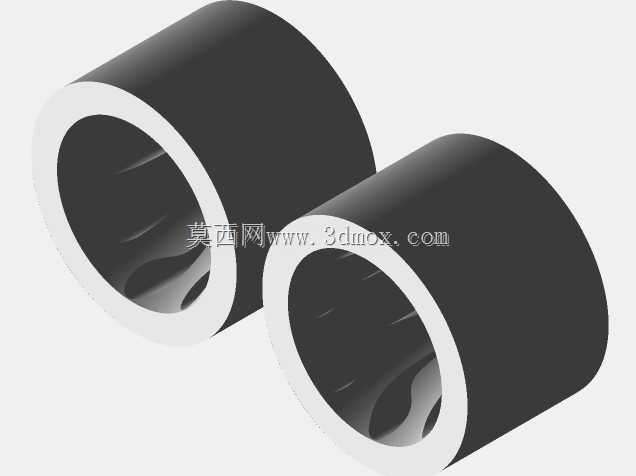

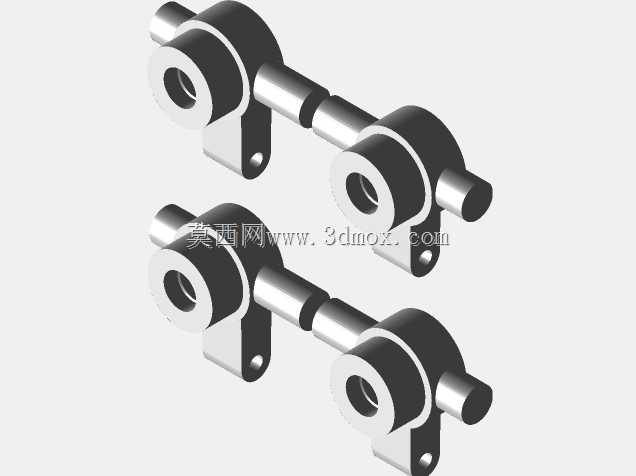

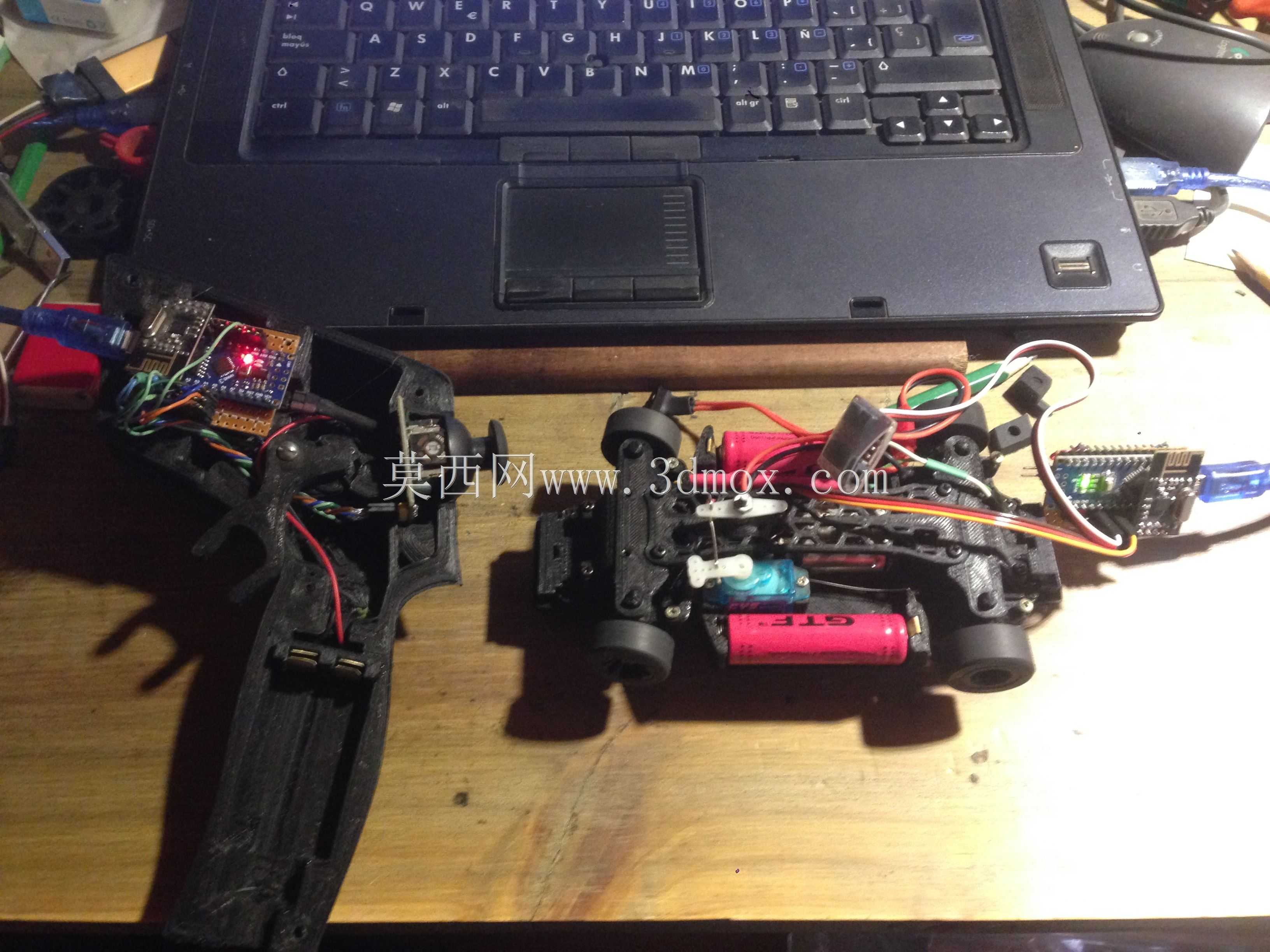

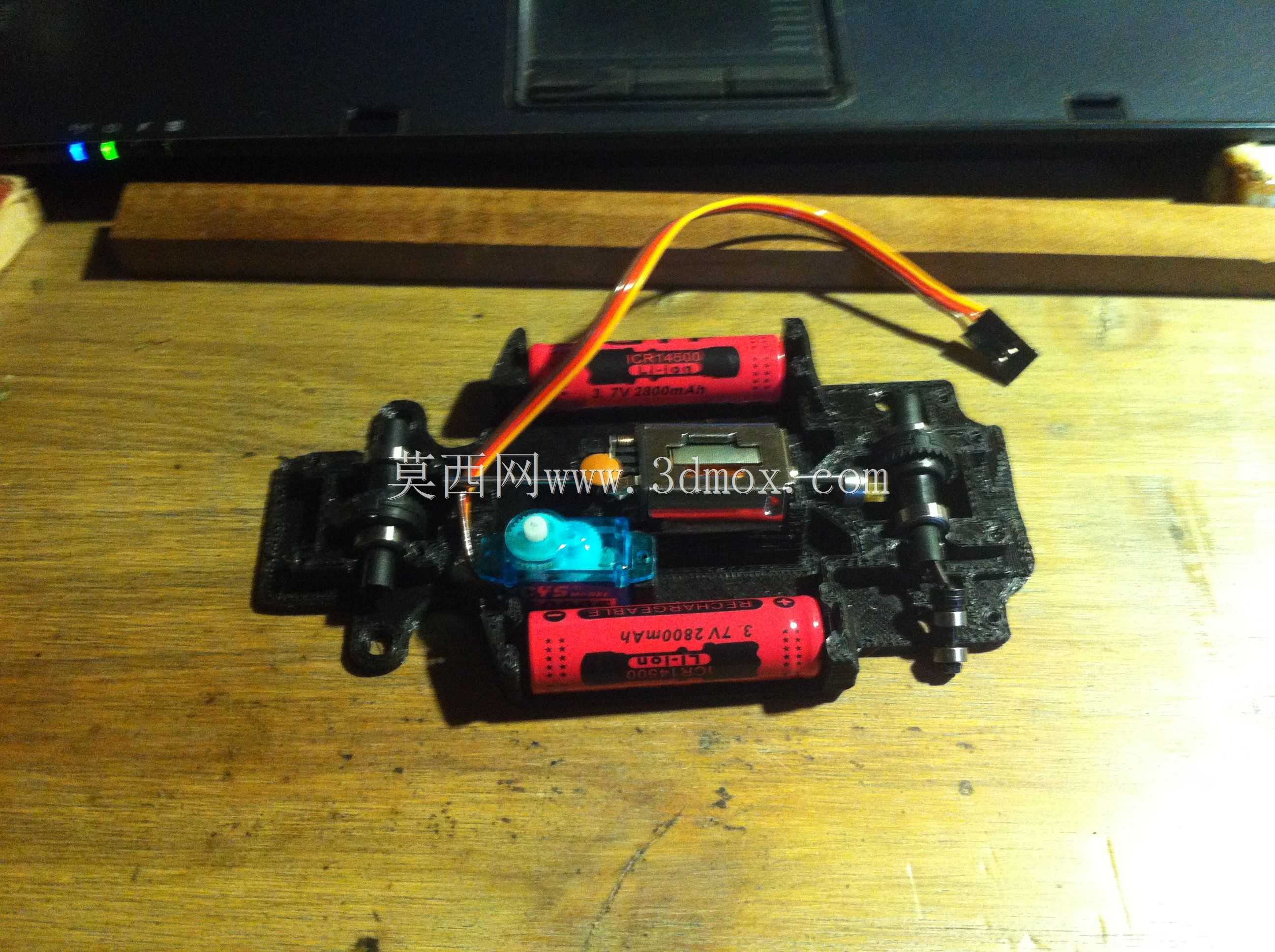

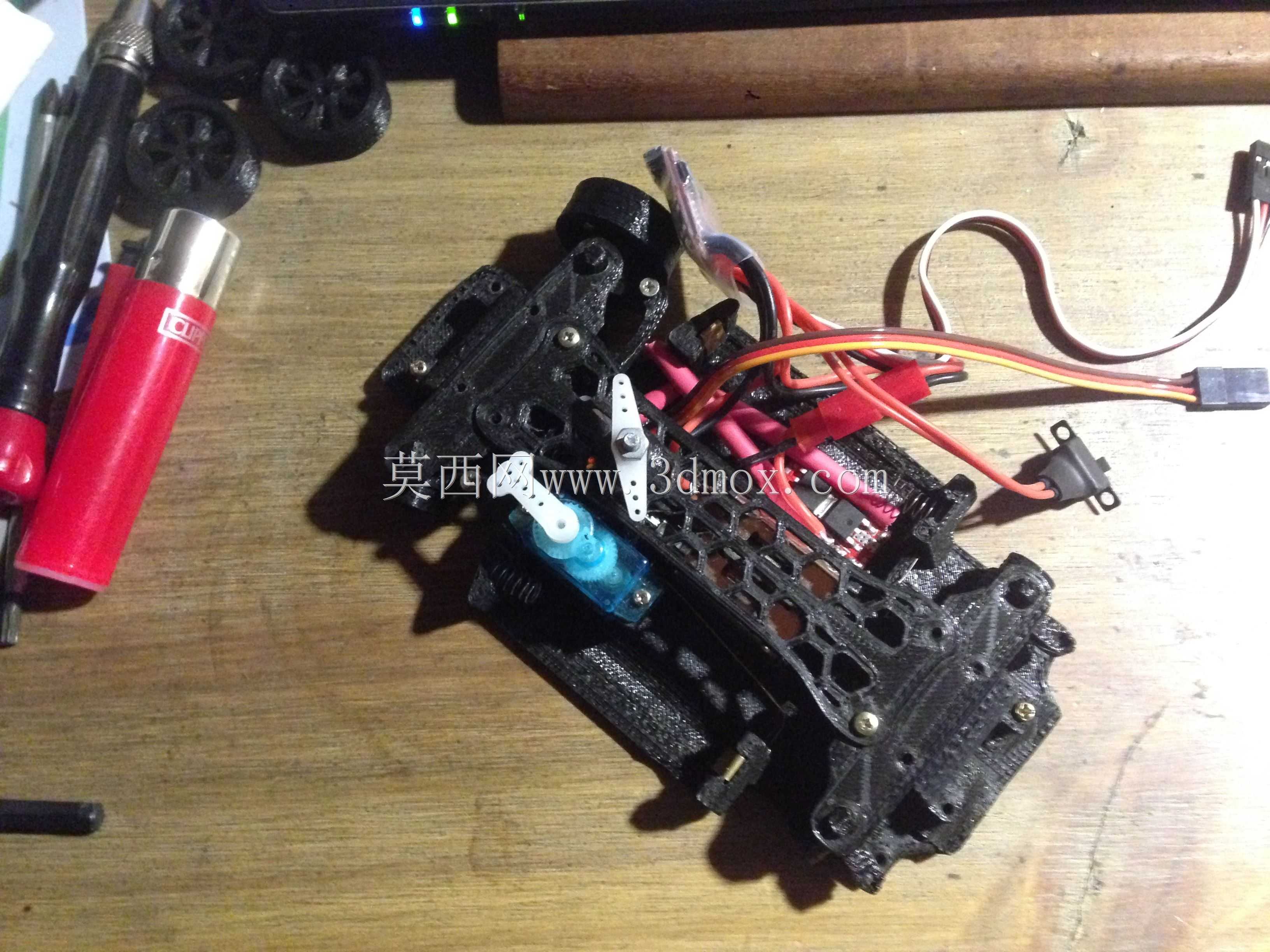

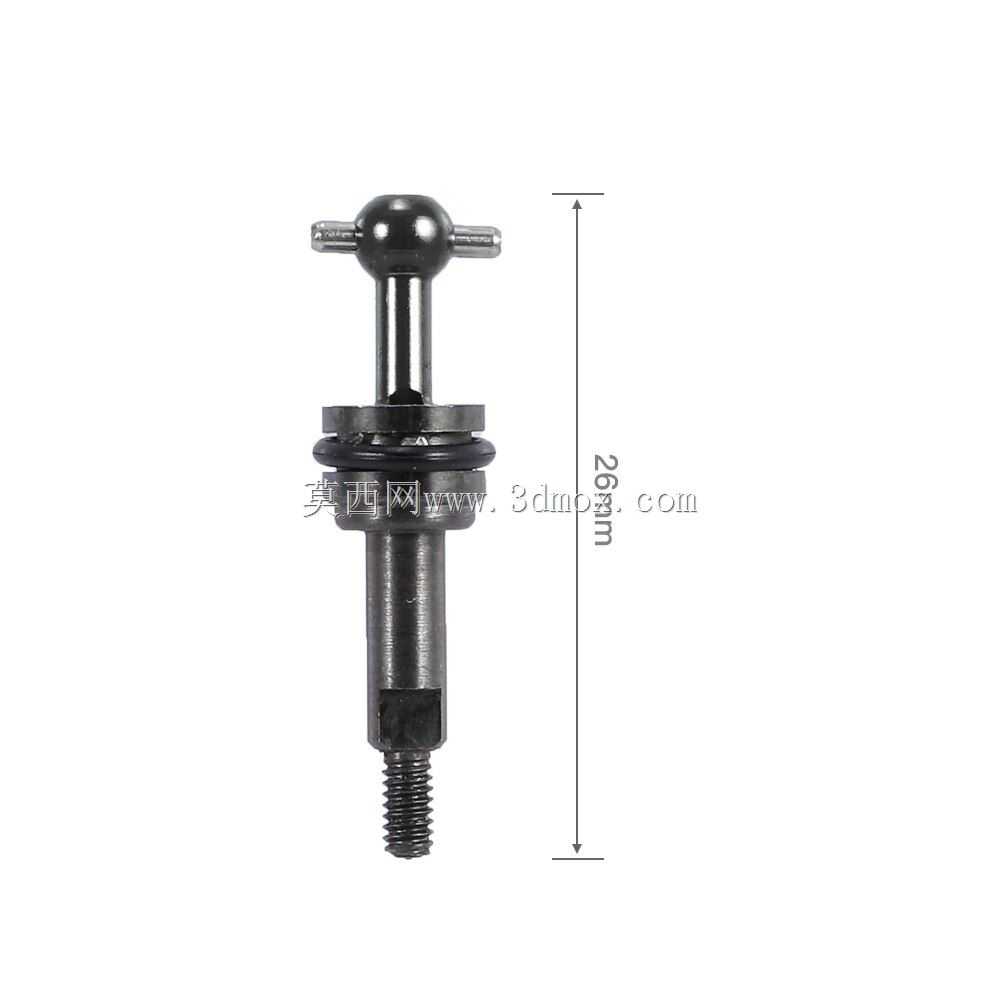

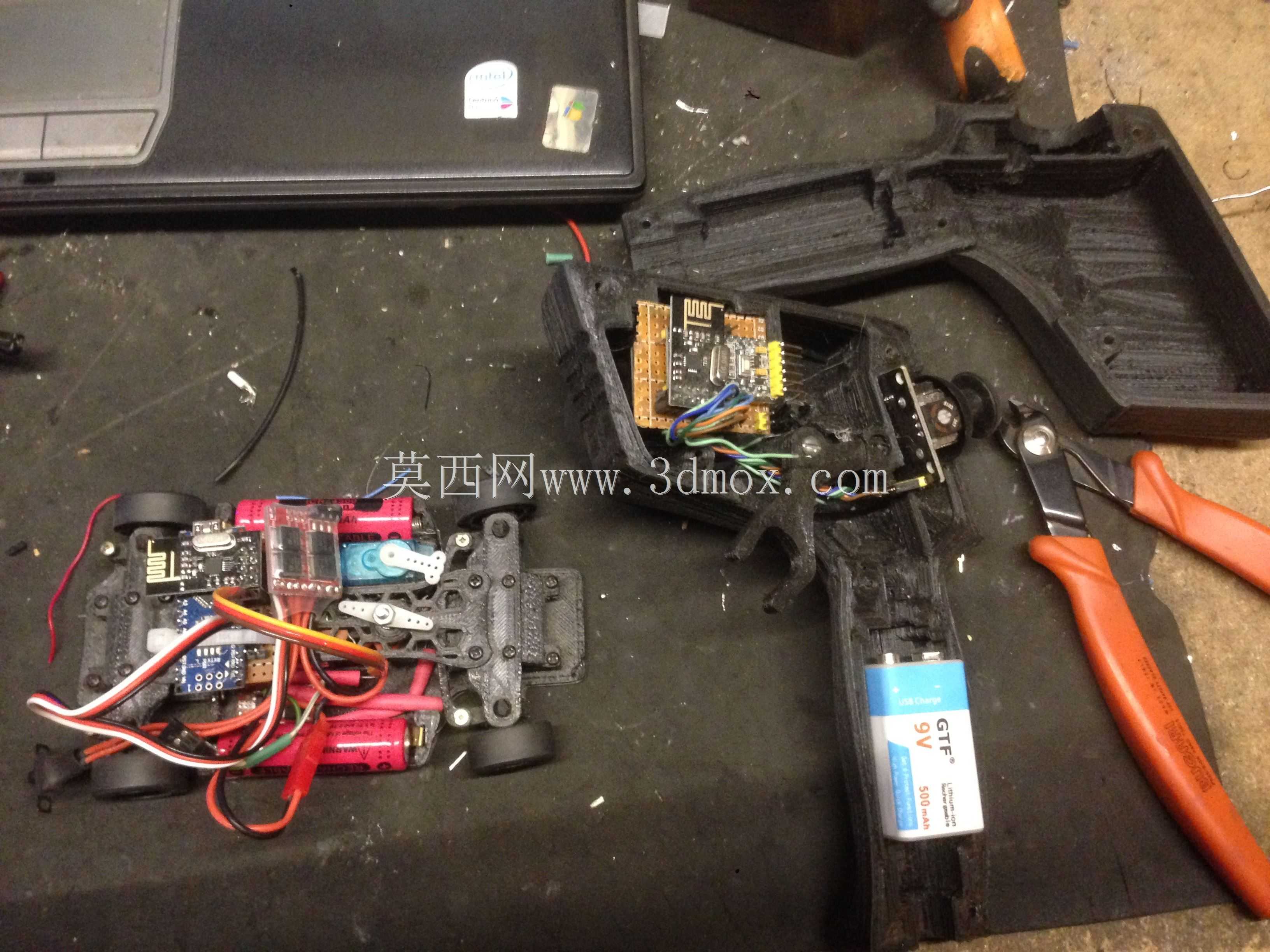

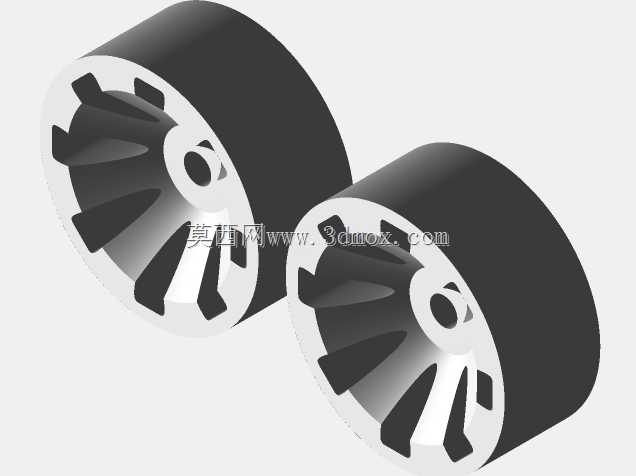

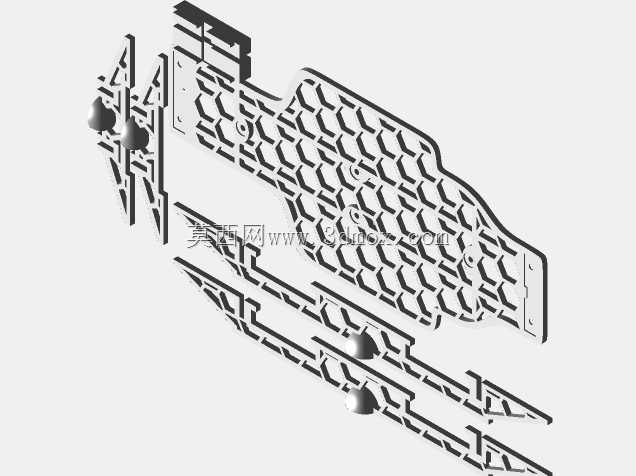

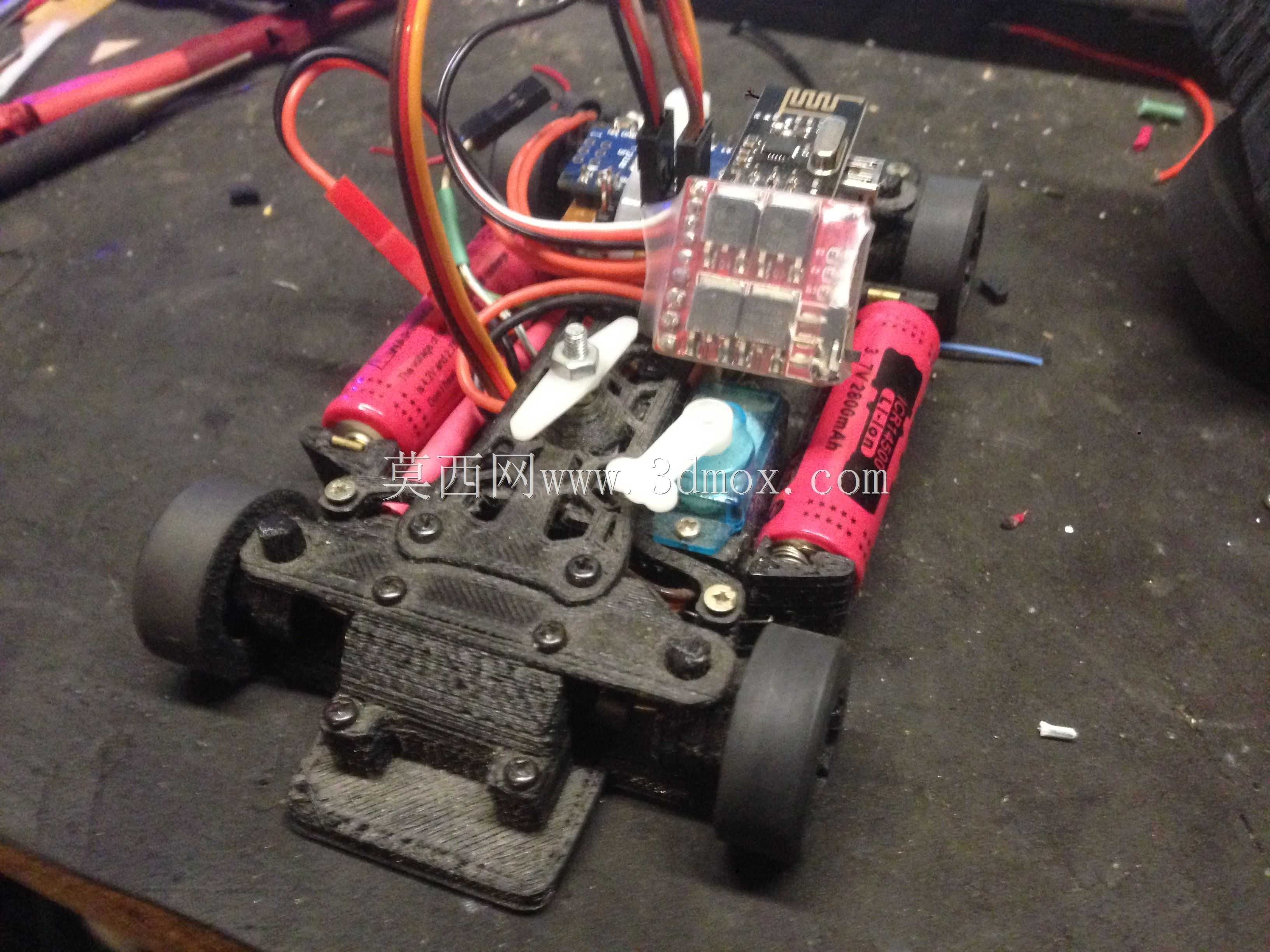

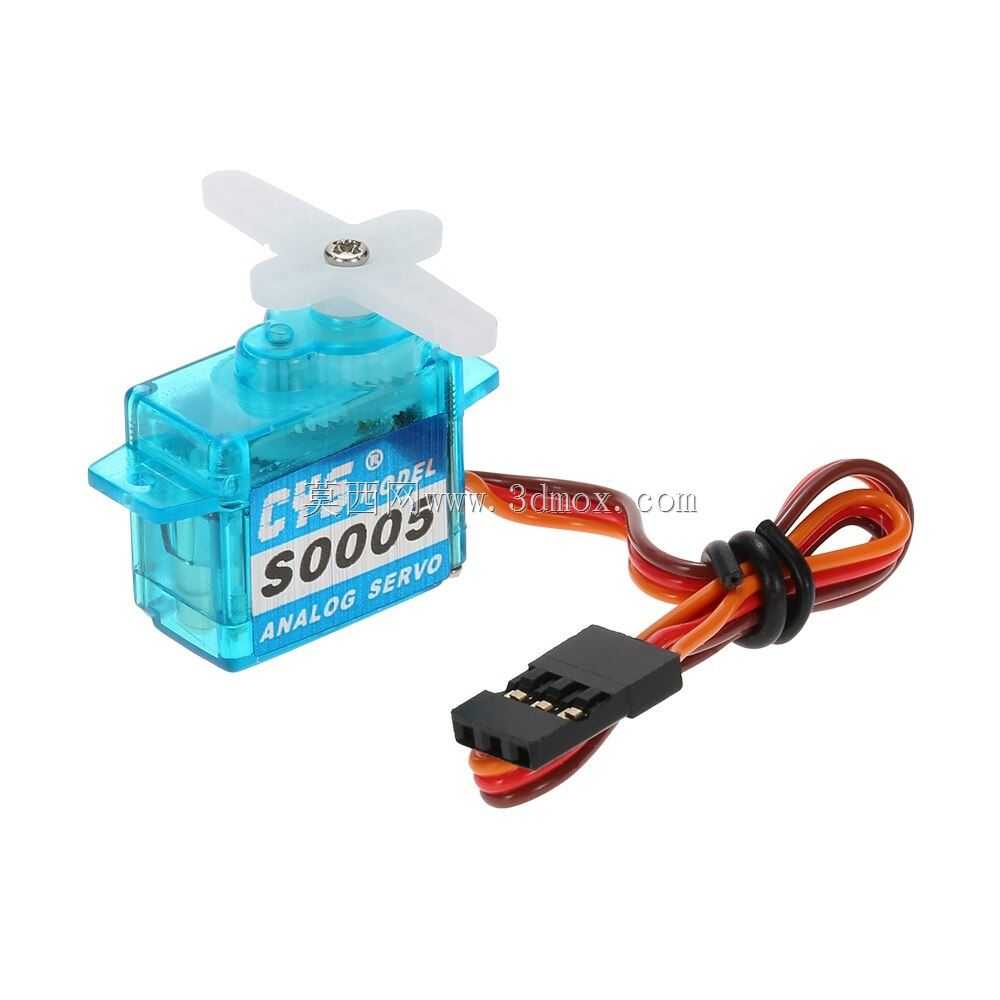

这款1:28比例的迷你遥控车底盘结构，主要面向桌面级竞速模型、小型教具开发以及微缩车辆动力学验证场景使用，能够在有限的桌面空间内完成车辆动力传递、转向控制、避震缓冲等全功能模拟，也可作为嵌入式控制开发的载具平台，验证小型动力系统、无线通讯模块在移动载具上的集成效果。从实际功能来看，整套结构覆盖了遥控车行驶所需的全部核心机构，包含前后差速器组件、转向拉杆总成、后避震支撑结构、电池安装位、电路板固定位以及车轮安装接口，无需额外加装复杂结构即可完成整车组装，适配常规14500规格锂电池供电，匹配5g规格舵机、20a规格电调以及常规2.4G无线接收模块，能够实现前进后退、左右转向的基础行驶控制，差速器结构可在转弯时自动调节两侧车轮转速差，避免轮胎打滑磨损，提升过弯流畅度。设计过程中优先考虑了小型化结构的安装边界，所有零部件的排布都严格控制在1:28比例的车身尺寸范围内，电路板固定位预留了扎带安装孔与走线槽，方便不同规格的控制板固定，同时预留了足够的走线空间，避免电源线、信号线与运动部件产生干涉；电池位采用卡扣式限位结构，可直接卡入对应规格的锂电池，无需额外绑带即可固定，同时方便快速更换电池。转向系统采用拉杆式结构，通过舵机摆臂带动两侧拉杆同步动作，控制前轮转向角度，拉杆两端的球头结构可有效减少传动间隙，提升转向响应精度；后避震结构采用4组微型轴承配合避震轴的设计，可吸收行驶过程中来自路面的微小震动，保证车轮与接触面的贴合度，提升行驶稳定性。车轮安装接口统一采用标准螺纹规格，可适配同比例的不同花纹轮胎，满足不同路面的行驶需求；差速器内部采用齿轮传动结构，齿轮模数匹配小型动力系统的输出扭矩，既保证传动效率，又能承受急加速、急减速时的冲击载荷，整套结构的安装孔位都做了公差适配，普通3D打印件即可完成组装，无需高精度机加工零件，降低了制作门槛。在结构排布上，将重量较大的电池放置在底盘中部位置，优化整车重心分布，减少高速行驶时的侧翻风险，控制板放置在电池上方，天线位置避开金属传动部件，保证无线信号的传输稳定性，电机安装位靠近后差速器，缩短动力传递路径，减少传动过程中的扭矩损耗，走线槽沿底盘侧边布置，所有线材都可通过扎带固定在槽内，避免车轮转动时卷入线材造成故障。
