FX冲击类设备配套19mm弹匣轮组结构

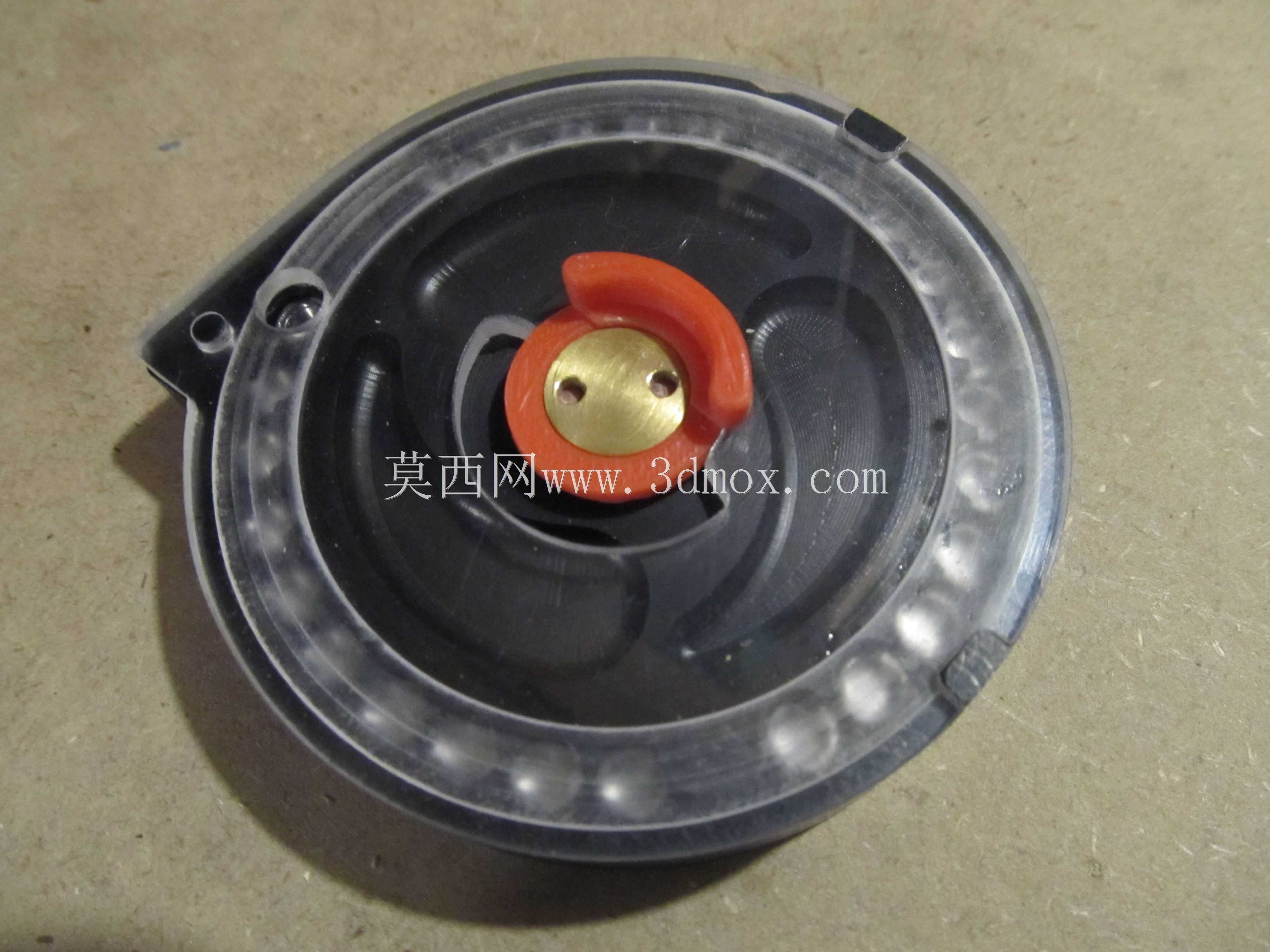

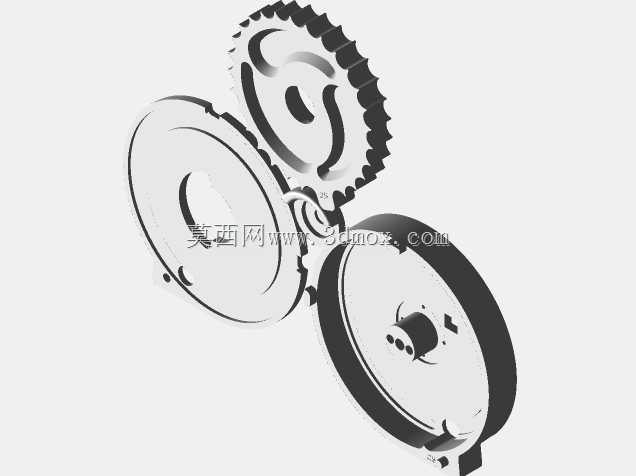

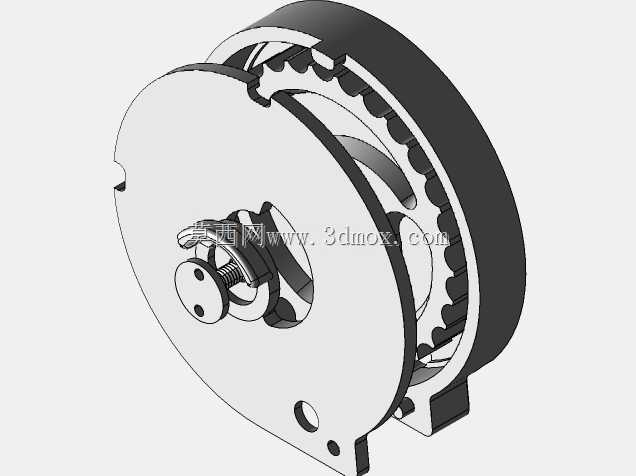

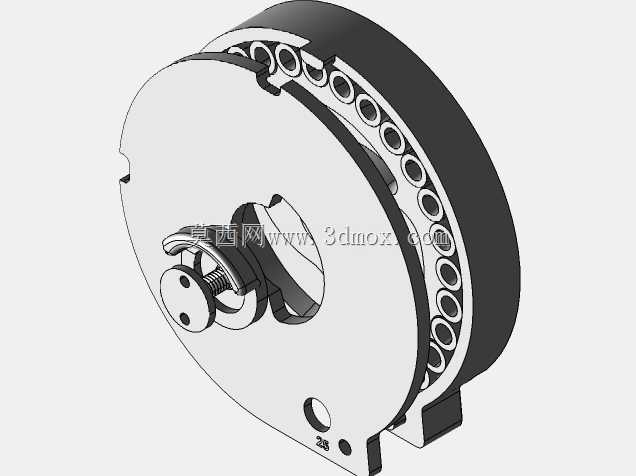

该结构件属于气动冲击类设备的供弹核心配套组件，主要应用在民用休闲射击、户外竞技运动类气动发射设备的供弹链路中，承担弹丸有序存储、逐发精准输送至发射腔的核心功能，是保障设备连续稳定击发、供弹卡滞率控制在极低水平的关键部件。整体采用盘式轮状布局，核心轮盘主体选用聚碳酸酯材质注塑成型，充分利用该材料高抗冲击、耐磨损、尺寸稳定性优异的特性，能够承受连续供弹过程中拨弹构件的反复摩擦与冲击载荷，长期使用不易出现开裂、形变问题。轮盘中心的拨弹驱动构件采用黄铜材质加工，黄铜自带的自润滑特性能够降低与转轴配合面的摩擦阻力，同时金属材质的高强度属性可以承受拨弹时的瞬时扭矩，避免驱动部位打滑、断裂。轮盘上的异形拨块采用ABS材质3D打印制作，可根据实际弹丸规格快速迭代调整轮廓尺寸，适配不同直径的弹丸输送需求，降低定制改造成本。内置的复位弹簧采用0.022英寸规格弹簧丝绕制而成，自由长度匹配轮盘内部安装腔尺寸，能够为拨弹构件提供稳定的复位弹力，保障每次拨弹动作完成后构件精准回到初始位置，为下一次供弹动作做好准备。整体轮盘的外圆直径、安装定位孔位完全匹配对应型号冲击设备的弹匣仓安装边界，侧边预留的定位凸台与设备仓内的卡槽精准契合，安装后无多余旷量，不会因设备击发时的震动出现移位、供弹错位问题。轮盘内部的导槽轮廓经过反复优化，导槽转角处均做圆弧过渡处理，能够让弹丸在输送过程中顺畅滑动，不会出现卡弹、掉弹问题，单次装填可容纳22发对应规格弹丸，满足连续射击的供弹容量需求。
