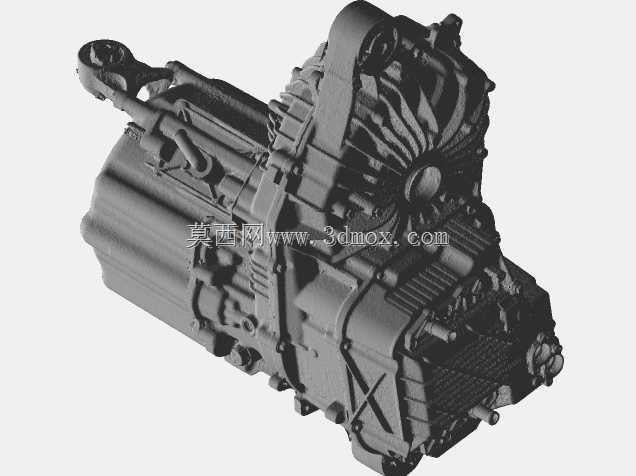

特斯拉后部小型驱动单元结构还原

这款后部驱动单元是纯电车型后轴动力输出的核心集成部件，日常装车场景覆盖家用纯电轿车的后驱版本布局，安装位置位于后副车架预留的动力舱位，承担着将电机输出扭矩经过减速增扭后传递至两侧半轴的核心作用，同时集成了差速功能来匹配车辆转弯时两侧车轮的转速差，避免轮胎拖磨与传动部件过载。从结构设计来看，整个总成采用高度集成化思路，将驱动电机、减速齿轮组、差速器以及相关安装支座整合为一个整体，大幅缩减了总成的占用空间，给后舱的电池布局、悬架布置留出了更多冗余空间。壳体外部的散热筋结构沿着电机发热区域的轮廓分布，能够在车辆行驶过程中利用迎面气流带走电机持续工作产生的热量，不需要额外加装复杂的外置散热管路，既降低了总成重量，也减少了冷却系统的故障点。安装界面上的吊耳结构是总成吊装下线、整车装配时的受力点位，设计时需要匹配装配工装的夹持位置，同时要保证吊装过程中总成重心与吊点受力方向重合，避免装配过程中出现部件磕碰。在建模还原过程中，需要重点关注各安装面的平面度公差，尤其是与副车架连接的几个支座端面，直接影响装车后总成的定位精度，若安装面存在偏差，会导致半轴夹角超出设计阈值，运转过程中出现抖动、异响甚至半轴油封过早渗漏的问题。需要注意的是，扫描得到的几何数据单位为米，在导入常用机械建模软件时需要提前做好单位换算，避免出现尺寸量级错误，影响后续的装配校核与结构分析。总成的输出端接口需要匹配等速半轴的花键参数，花键的模数、齿数以及啮合长度都要和原厂设计参数保持一致，否则会出现动力传递中断、花键异常磨损的问题。从外部轮廓来看，总成靠近车轮侧的轮廓做了避让设计，留出了半轴摆动的空间，匹配悬架跳动时半轴的角度变化范围，避免极限工况下半轴与壳体发生运动干涉。整个壳体的加强筋布局沿着受力路径分布，在齿轮啮合的受力点对应的壳体位置，筋条厚度与密度都有针对性提升，能够承受齿轮传递的峰值扭矩反作用力，避免长期高负荷工况下壳体出现变形，导致齿轮啮合间隙变化，引发传动噪音增大、齿轮寿命缩短的问题。
