涡轮增压配套FMIC前置中冷器结构设计

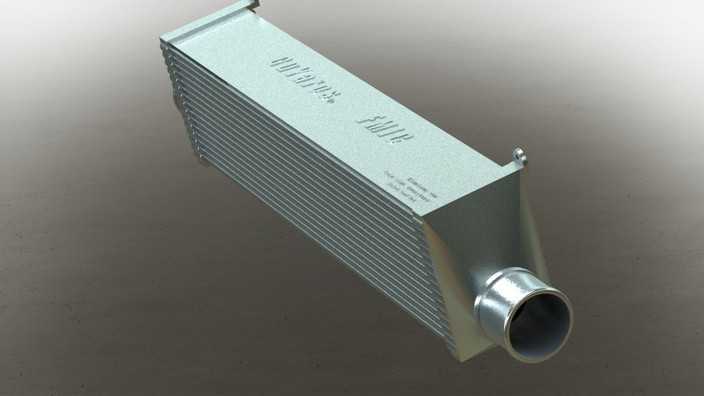

本作品为涡轮增压系统配套的FMIC前置式中冷器三维设计，建模阶段依托SolidWorks完成全参数化结构搭建，首先基于涡轮增压进气系统的冷却需求确定核心参数，明确中冷器的散热功率、进气流量、进出气口径等核心指标，再逐步拆分结构模块开展建模。首先构建核心散热芯体部分，采用等间距排布的散热鳍片与内部流通气道组合的结构，建模时对每一层散热鳍片的厚度、鳍片间距、气道弯折角度做精准参数化设定，保证散热面积与进气阻力的平衡，芯体两端的气室结构采用流线型过渡设计，避免进气过程中出现紊流增大压损，进出气接口采用标准圆管接口设计，接口处做加厚翻边处理，匹配整车进气管道的安装密封需求，芯体侧边设置安装固定吊耳，预留标准安装孔位，适配整车前舱的安装点位布局。材质与渲染阶段，整体主体采用铝合金材质设定，还原铝合金磨砂金属的表面质感，散热鳍片部分做细微的金属纹理处理，进出气接口部分做金属车削后的亮面质感区分，渲染时采用柔和的影棚光源，多角度呈现中冷器的结构细节，清晰展示气室的流线过渡、鳍片的规整排布、接口的加工细节。设计思路上，该中冷器针对涡轮增压发动机的进气冷却需求开发，前置布局的结构设计能够最大化利用车辆行驶时的迎面气流提升散热效率，气室的流线型设计能够让进气在芯体内部均匀分布，避免局部散热效率不足的问题，整体结构在保证结构强度的前提下尽可能做轻量化处理，侧边的固定结构兼顾安装便捷性与抗震动性能，能够适配多数大马力涡轮增压车型的改装与原厂配套需求，建模过程中对所有装配间隙做公差校验，确保各部件拼接严丝合缝，无结构干涉问题，完整还原真实中冷器的生产装配逻辑，可用于结构展示、性能仿真分析、改装方案演示等场景。
