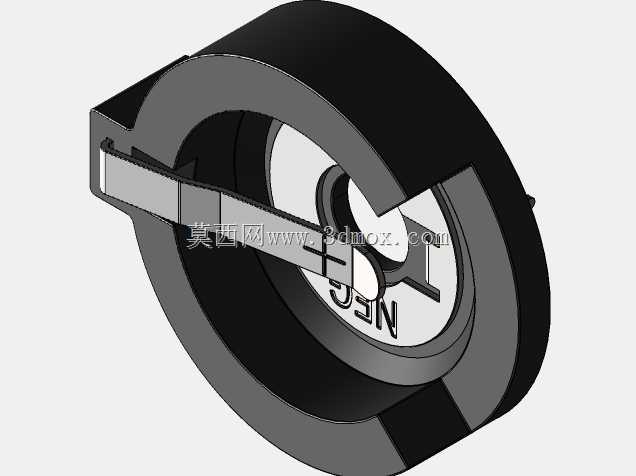

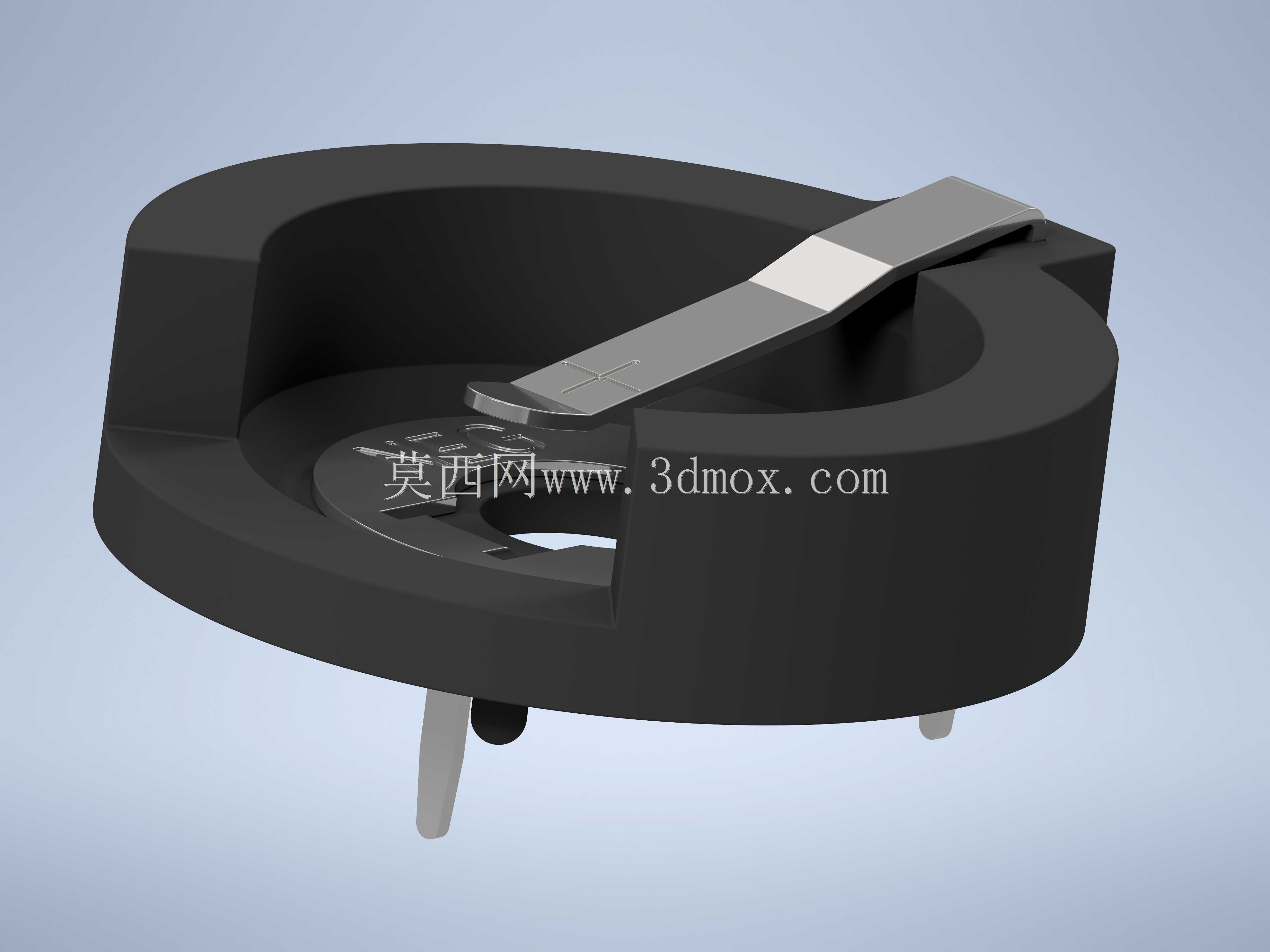

适配CR2032的Keystone1026纽扣电池座

这款纽扣电池支架是面向低功耗电子设备供电场景设计的接触固定部件，主要适配CR2032规格的锂锰纽扣电池，同时可兼容同系列不同厚度的纽扣电池安装需求，广泛应用在消费电子主板、工业控制模块、物联网传感终端、智能穿戴设备、车载电子附属模块、医疗便携检测设备的板载供电回路中，承担纽扣电池的位置固定、电极导通、防松脱的核心作用，是板载备用电池供电方案里的基础接触部件。

从实际使用场景来看，这类电池支架多采用波峰焊或回流焊工艺固定在PCB电路板上，为设备提供断电后的时钟保持、参数存储供电，或是作为低功耗独立设备的主供电接触载体，避免电池在设备受振动、倾斜、轻微冲击时出现移位、接触不良导致的设备断电复位、数据丢失问题。产品主体采用耐高温绝缘工程塑料注塑成型，基座为环形围合结构，内侧设置有限位凸台，刚好卡住纽扣电池的侧壁，限制电池的径向窜动，基座底部预留了对应PCB焊盘的插装引脚，引脚伸出长度适配常规1.6mm厚度的PCB板，插装后焊盘焊接强度可满足常规工业场景的抗振动要求。

接触弹片采用高弹性镀镍不锈钢冲压成型，弹片的接触端做了圆弧过渡处理，既可以保证装入电池时弹片顺畅形变不卡滞，又能提供稳定的接触压力，降低接触电阻，避免长期使用后弹片疲劳松弛导致的接触失效；弹片的极性触点位置做了差异化设计，可防止电池装反时出现电极短路，同时弹片表面的镀层具备良好的抗锈蚀能力，可适应常规温湿度环境下的长期使用需求。

设计过程中充分考虑了自动化产线的装配需求，基座外形规整，可适配编带包装供料，满足SMT自动化贴片或波峰焊插装的工艺要求；基座的环形侧壁高度略低于纽扣电池的厚度，既可以保证电池装入后不会高出基座过多影响设备内部空间排布，又能方便用户在更换电池时顺利抠取电池。安装边界上，支架在PCB上的占用区域为圆形适配区域，周边预留的安全间隙满足安规绝缘要求，引脚间距符合通用纽扣电池座的行业通用排布，可直接替换同规格的其他同类型支架，无需修改PCB布线。整体结构没有多余的冗余设计，在保证结构强度和接触可靠性的前提下，尽可能压缩了自身的占用体积，适配紧凑化的电子设备内部空间设计需求，弹片的弹力经过反复调校，既不会因为弹力过大导致电池装入困难，也不会因为弹力过小导致接触电阻过大、振动松脱的问题，基座的绝缘材质可耐受焊接时的高温，不会出现过炉后形变、材质脆化的问题。
