立式30立方二级热水储水罐结构设计

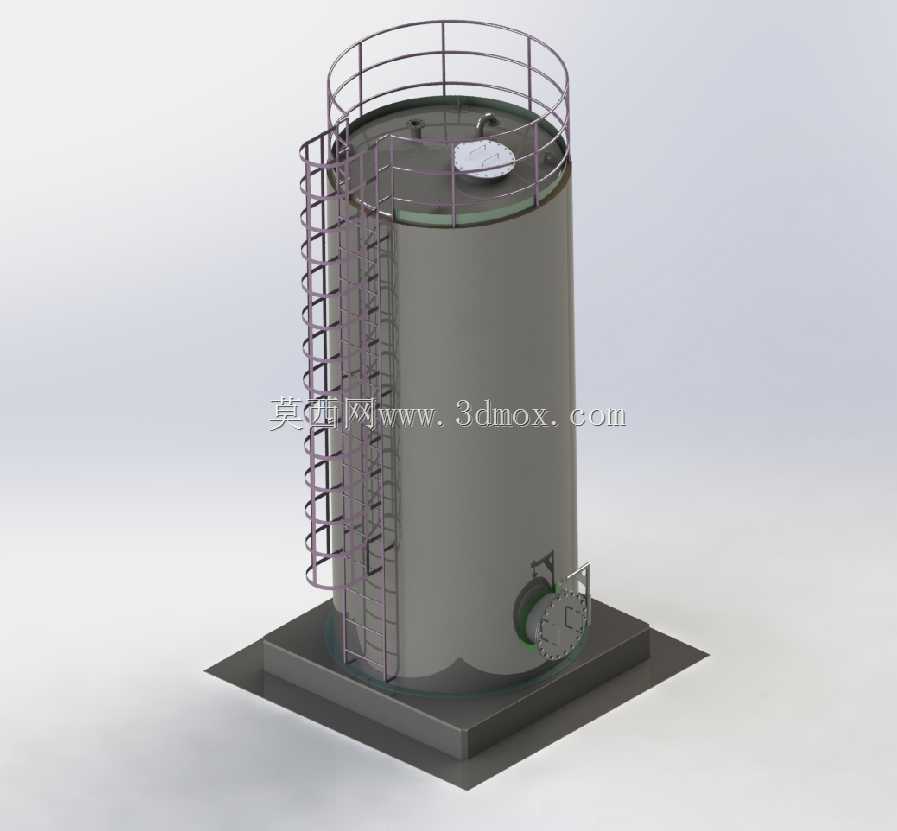

这款立式二级热水储水罐主要面向工业厂区集中供热、商用建筑热水供应、中小型生产工艺热水储备场景设计，可作为供热系统的中间储热单元，平衡热源输出与终端用水的流量差、温度差，避免热源频繁启停造成的能耗浪费，同时在短时高峰用水时段提供稳定的热水储备，保障供水压力与温度的连续性。设备实际用途为存储经一级加热后的二级热水，罐体可耐受常规供热系统的工作压力，适配常压或低压热水循环系统，下部设置的进出水口可直接对接供热管网的循环管路，侧部的检修人孔方便运维人员定期进入罐体内部清理水垢、检查内壁防腐层状态，顶部的开孔可适配排气阀、温度传感器、液位计等外接配件，实时监控罐内水体状态。产品功能特性上，罐体采用立式圆柱结构设计，相比同容积卧式储罐占地面积更小，适合场地紧凑的供热站、厂区边角区域安装；外部配套的笼式爬梯与顶部环形安全护栏完全满足高空作业安全规范，爬梯踏步做防滑处理，护栏高度符合工业防护标准，运维人员登顶作业时无需额外搭设临时防护设施；底部采用方形加厚承重底座，底座与罐体之间做加强筋连接，可均匀分散满水状态下的罐体重量，避免基础局部沉降造成的罐体倾斜。设计思路层面，整体结构优先考虑长期使用的可靠性与运维便捷性，罐体主体采用等径直筒设计，加工时卷板成型难度低，焊缝数量少，降低焊接缺陷带来的渗漏风险；爬梯与罐体采用抱箍式连接而非直接满焊，既保证连接强度，也避免焊接应力对罐体壁板造成的损伤，后期更换爬梯配件时无需破坏罐体防腐层；顶部的圆形检修盖采用快开式压紧结构，无需大型工具即可开启，日常检查操作更便捷。外形尺寸与安装边界上，30立方容积的罐体直筒段高度与直径比例经过优化，整体重心偏低，满水状态下抗风载、抗侧倾能力更强；方形底座的安装孔位按照常规混凝土基础预埋螺栓间距设计，现场安装时可直接对接预制基础，无需额外加工转接件；爬梯外沿距离罐体中心的尺寸经过核算，安装时预留出足够的操作空间，周边无需留出过大的检修通道，进一步压缩设备整体占地需求，适配不同规模的安装场地。
