交错轴传动蜗轮蜗杆啮合结构设计

项目分类:3D模型 发布时间:2021-07-26 ID:214496
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计
  • 交错轴传动蜗轮蜗杆啮合结构设计

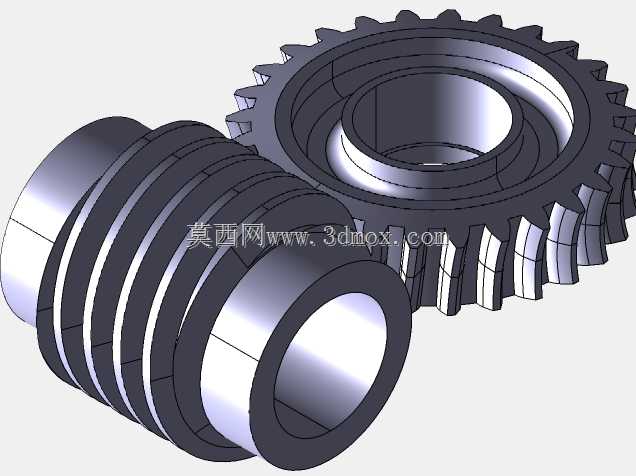

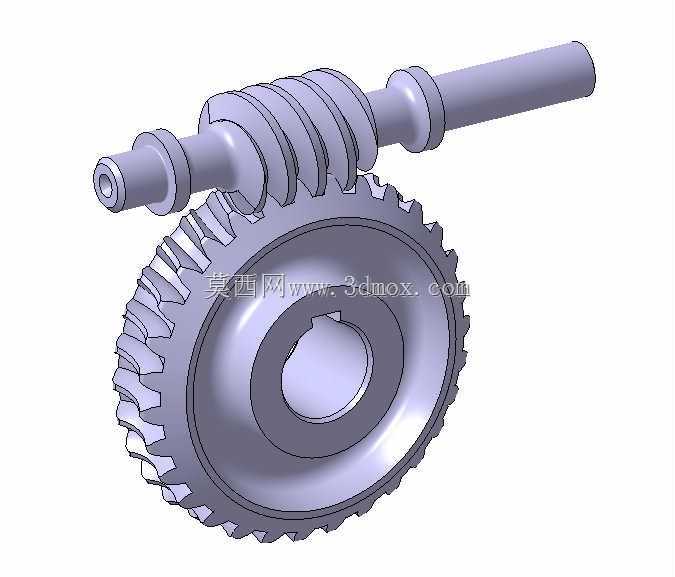

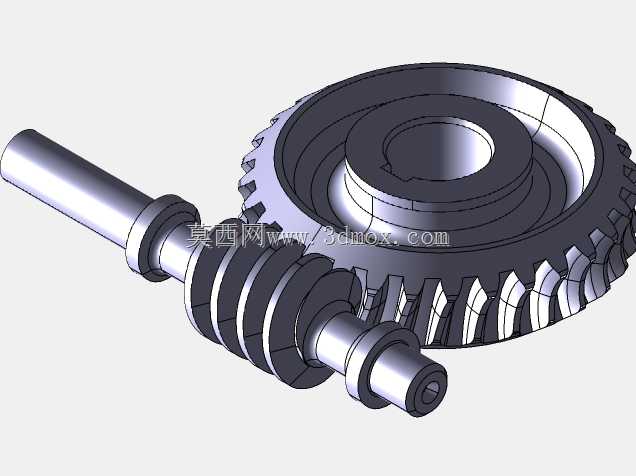

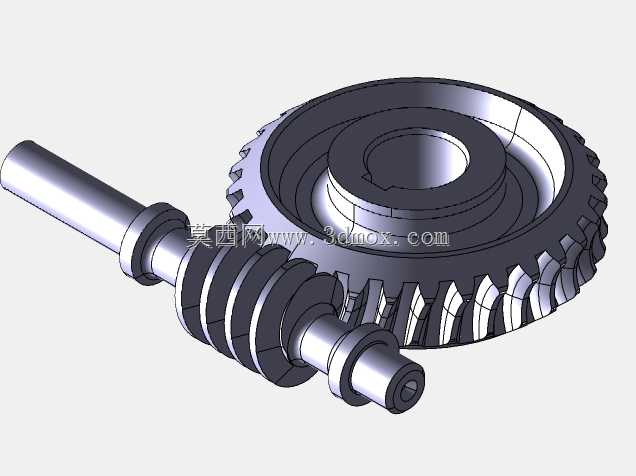

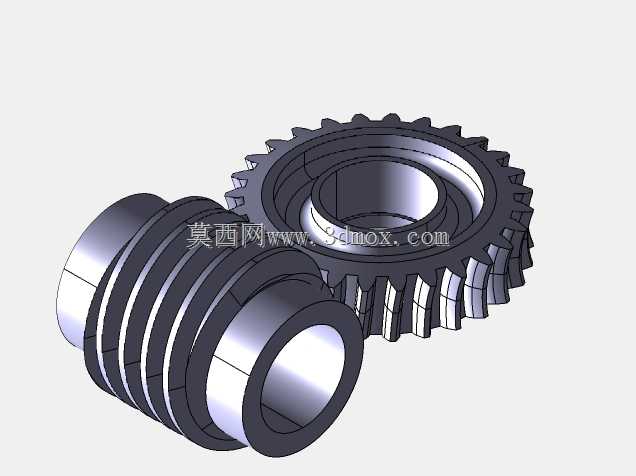

这套蜗轮蜗杆啮合结构,主要应用在需要大传动比、交错轴动力传递的工业场景中,常见于输送设备的减速单元、小型机床的进给传动机构、起重设备的自锁传动部位以及自动化生产线的分度传动模组中,能够在空间交错的两轴之间实现平稳的动力与运动传递,适配输入轴与输出轴呈90度交错的安装布局,在低速重载的传动工况下具备稳定的性能表现。从实际用途来看,该结构核心作用是在交错轴间传递扭矩的同时实现大比例减速,单级传动即可实现数十倍的减速比,远高于普通圆柱齿轮单级传动的减速范围,同时依托蜗轮蜗杆的啮合特性,可实现反向自锁,即仅能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这一特性在起重、升降类设备中能够起到安全防护作用,避免负载下坠引发安全事故。在功能特性上,该啮合结构运行过程中啮合齿面为线接触,承载能力相较同尺寸的交错轴斜齿轮更高,同时传动过程平稳、噪音极低,因为蜗杆的轮齿为连续的螺旋齿,啮合过程是逐步进入与退出的,不会出现轮齿突然啮合或脱离的冲击情况,适合对传动平稳性有较高要求的精密传动场景。设计过程中,首先围绕传动比要求确定蜗杆的头数与蜗轮的齿数匹配关系,针对不同的载荷工况选择适配的齿形参数,保证齿面接触强度与齿根弯曲强度满足长期运行的疲劳要求;其次充分考虑啮合侧隙的合理设置,既避免侧隙过大导致传动回程误差超标,也防止侧隙过小引发运转卡滞、润滑不足导致的齿面磨损加剧;同时对蜗杆的轴段结构进行了优化,预留了轴承安装位与轴肩定位结构,蜗轮中心设置了键槽结构,能够通过平键与输出轴实现周向固定,保证扭矩传递的可靠性。外形尺寸与安装边界方面,蜗杆整体为阶梯轴结构,两端轴颈尺寸适配常用的深沟球轴承安装,轴段长度预留了轴承、端盖的安装空间,可直接适配常规的减速箱腔体安装尺寸;蜗轮的轮缘外径、轮毂长度与中心孔尺寸均按照通用安装规范设计,安装时需保证蜗杆轴线与蜗轮轴线的空间垂直交错,中心距误差控制在允许范围内,同时啮合接触斑点需沿齿高、齿长方向达到合理占比,才能保证传动效率与使用寿命,安装过程中可通过调整垫片厚度来微调中心距与啮合位置,确保齿面啮合状态达到最优。
