锥齿轮换向回转传动机构设计

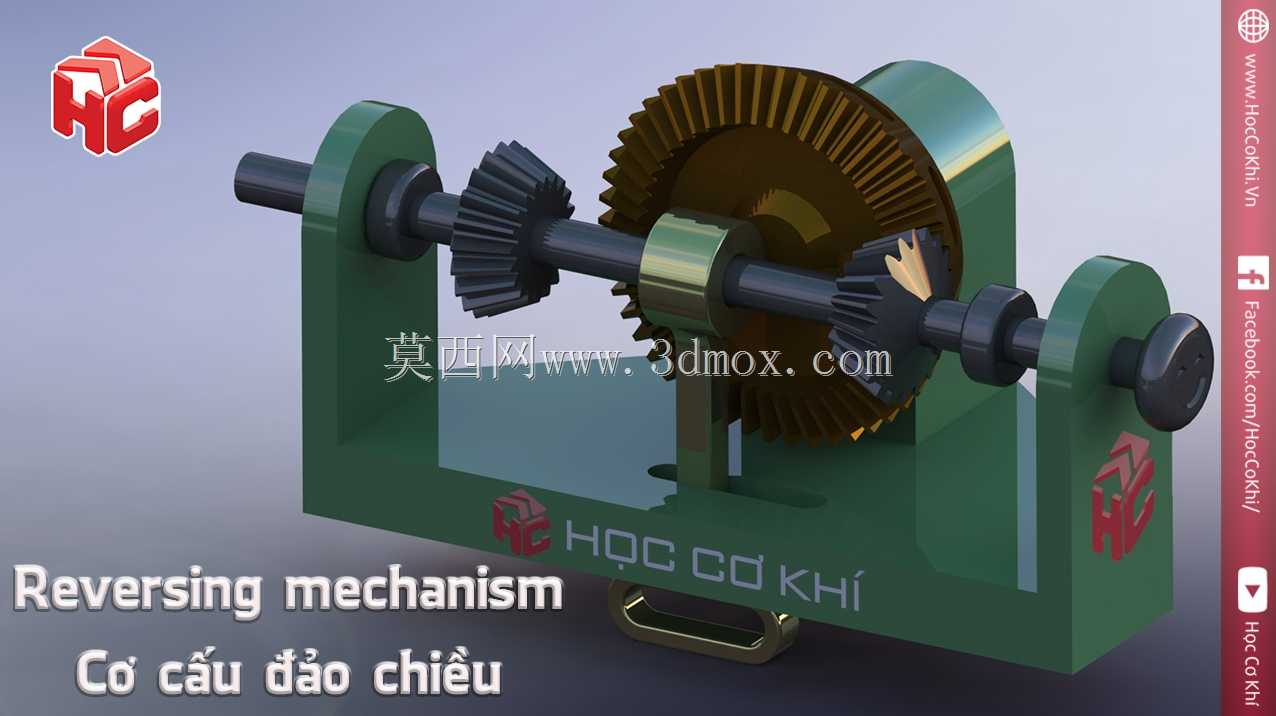

这款锥齿轮换向回转传动机构，主要应用于需要在交错轴间实现动力换向、转速传递的通用机械传动场景，常见于小型轻工设备进给单元、台式加工设备传动端、农用小型机具传动系统以及教学演示实训台架中，可在输入轴转向保持不变的前提下，平稳改变输出端的回转方向，满足设备正反向作业切换的传动需求，无需额外增设离合或电机反转控制模块，大幅简化配套设备的传动链路结构。

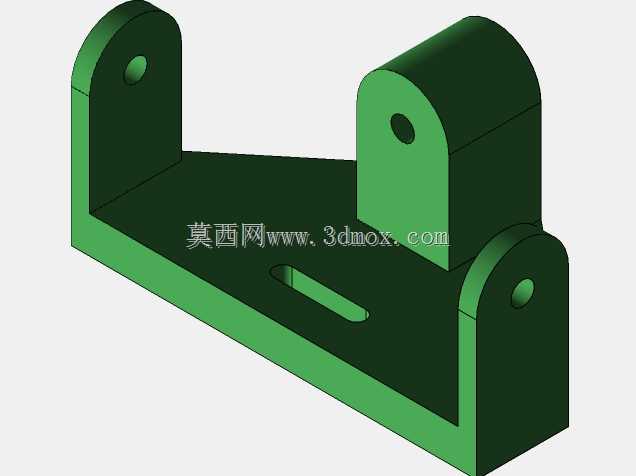

整套机构采用对称式双支座承载结构，主体支撑框架为一体式开式安装座，两个立式支撑臂分别设置于安装座长度方向的两端，支撑臂上预设同轴的轴承安装位，用于嵌装深沟球轴承承载横向贯穿的输入轴系，安装座底部预留平整的安装贴合面，可通过螺栓直接固定在设备的安装基准面上，安装边界规整，横向总长度适配多数小型设备的内部安装空间，竖向高度预留足够的齿轮啮合避让空间，不会与周边其他传动部件产生运动干涉。

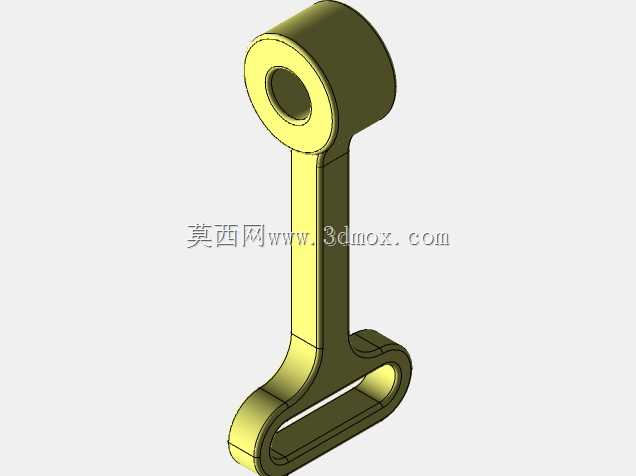

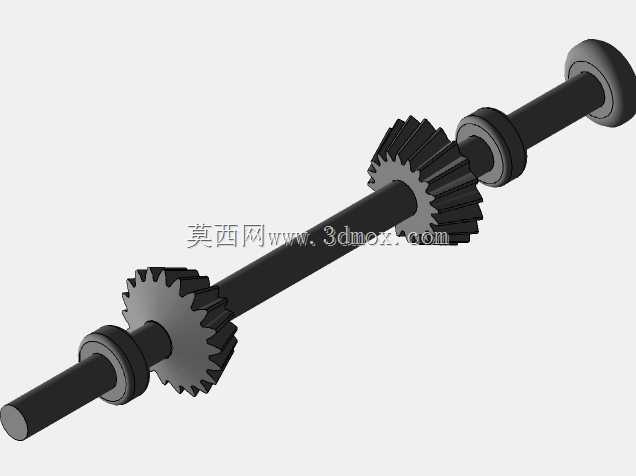

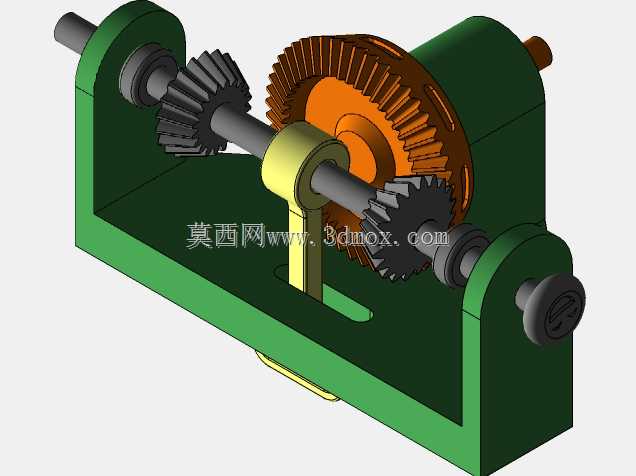

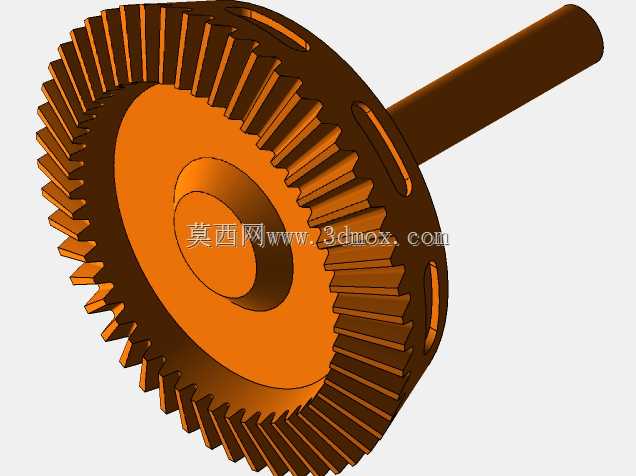

核心传动部件采用一对参数匹配的直齿锥齿轮，主动锥齿轮过盈装配在横向输入轴上，两个从动锥齿轮对称布置在主动锥齿轮的两侧，与立式布置的输出轴保持固连，通过拨叉结构控制啮合位置切换，即可实现输出轴的正反向回转输出，齿轮齿面采用标准渐开线锥齿形，啮合重合度合理，传动过程中冲击小、噪音低，可稳定传递额定范围内的回转扭矩。输入轴两端伸出支撑臂的轴段预留了联轴器安装位，可直接连接动力源输入端或外接手轮实现手动操作，输出轴端部可根据配套设备需求安装带轮、链轮或执行作业头，适配不同的动力输出场景。

设计过程中优先考虑了机构的拆装维护便捷性，所有轴系部件均采用轴向定位套与端盖配合固定，拆解时无需破坏主体支撑结构即可完成齿轮、轴承的更换调整，齿轮啮合间隙可通过轴端的调节螺母进行微调，保证长期使用磨损后仍能维持精准的啮合状态，避免打齿、传动卡顿等问题。机构整体采用开式结构设计，日常润滑维护可直接对齿轮啮合面加注润滑脂，无需设计复杂的密封油腔，降低了生产制造成本与后期维护难度，同时对称式的结构布局让机构整体受力均衡，运转过程中振动量小，可长时间保持稳定的传动精度，适配连续作业的设备使用需求。
