多林81VS制冷压缩机组结构设计

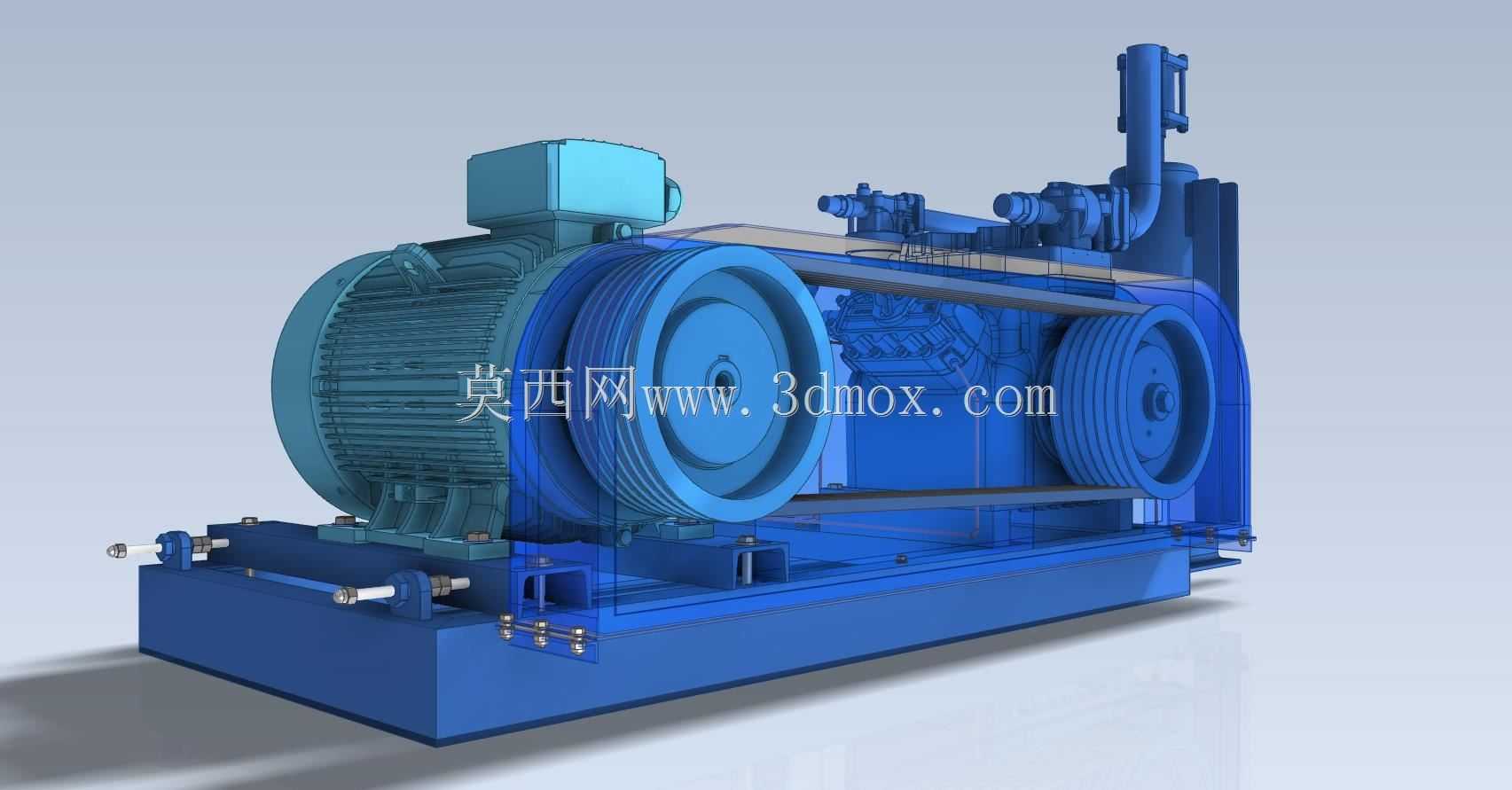

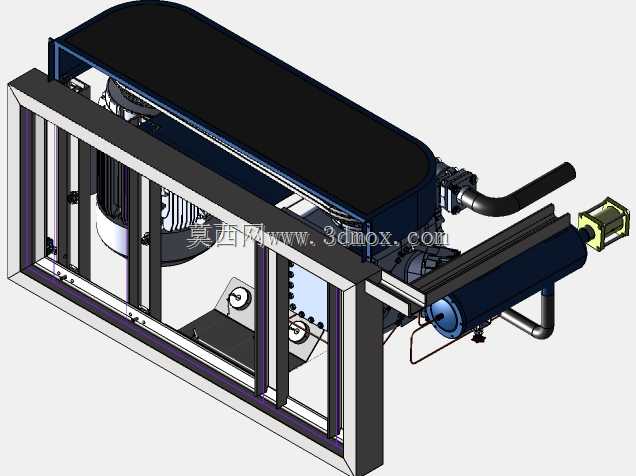

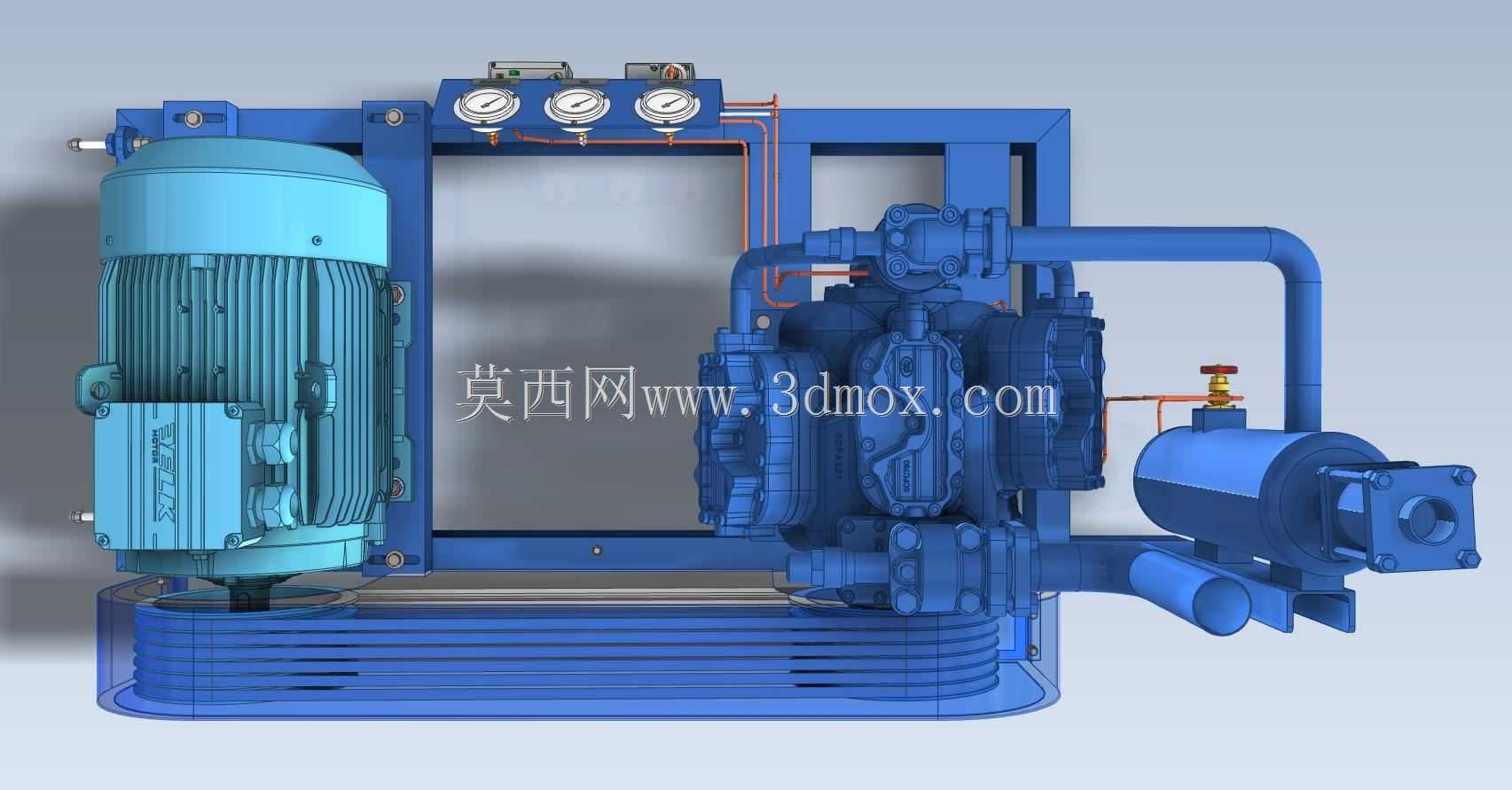

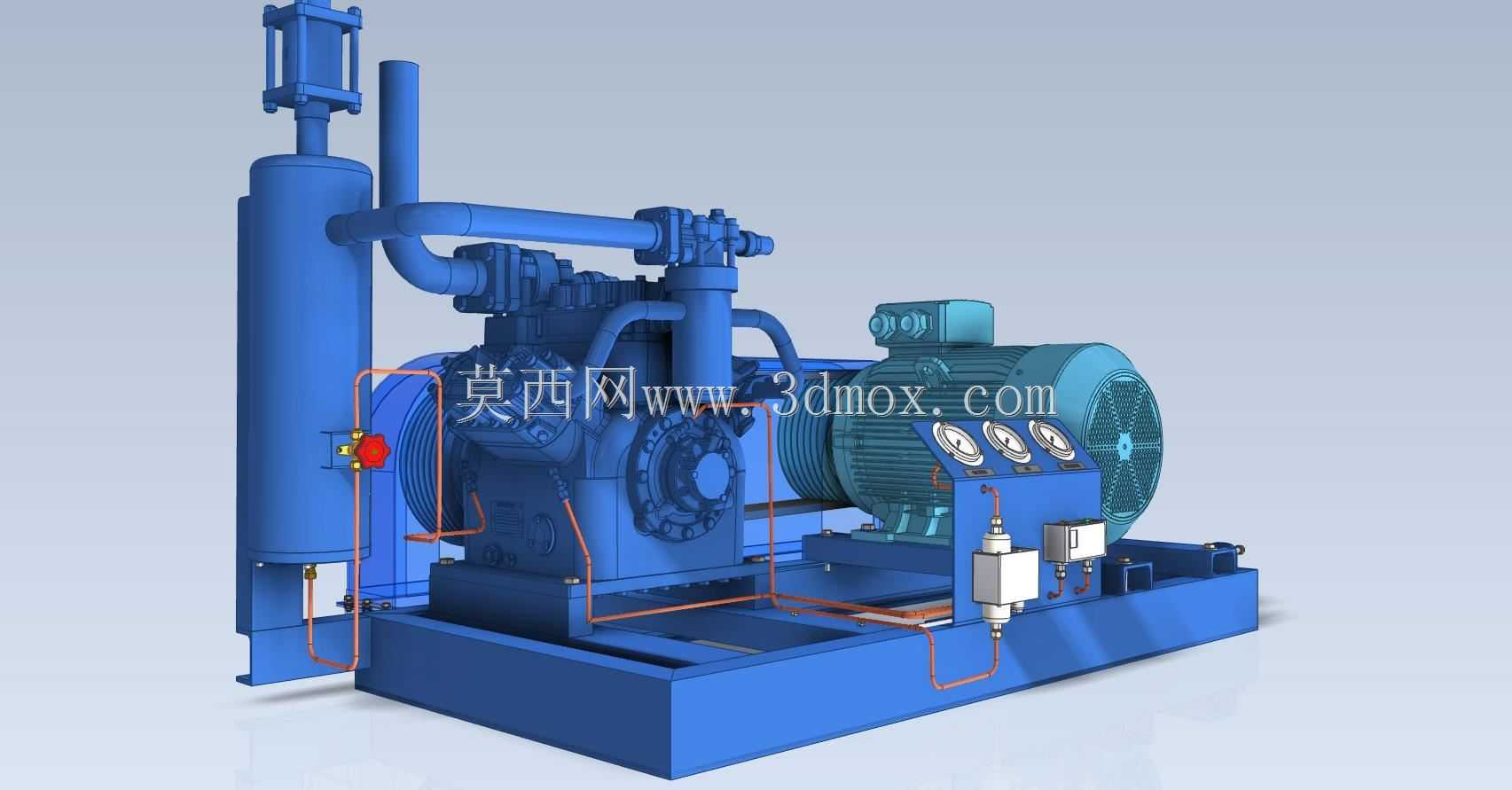

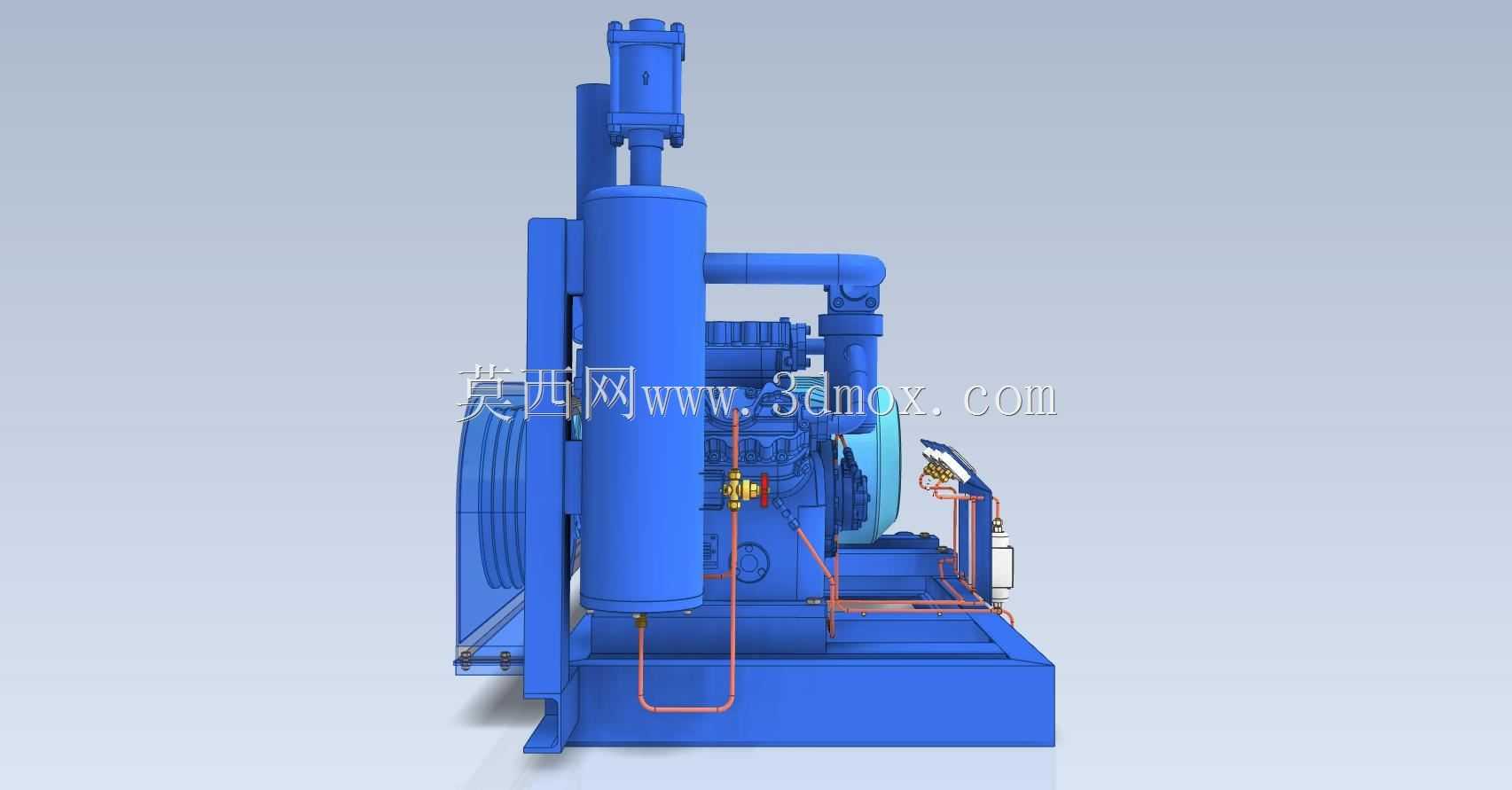

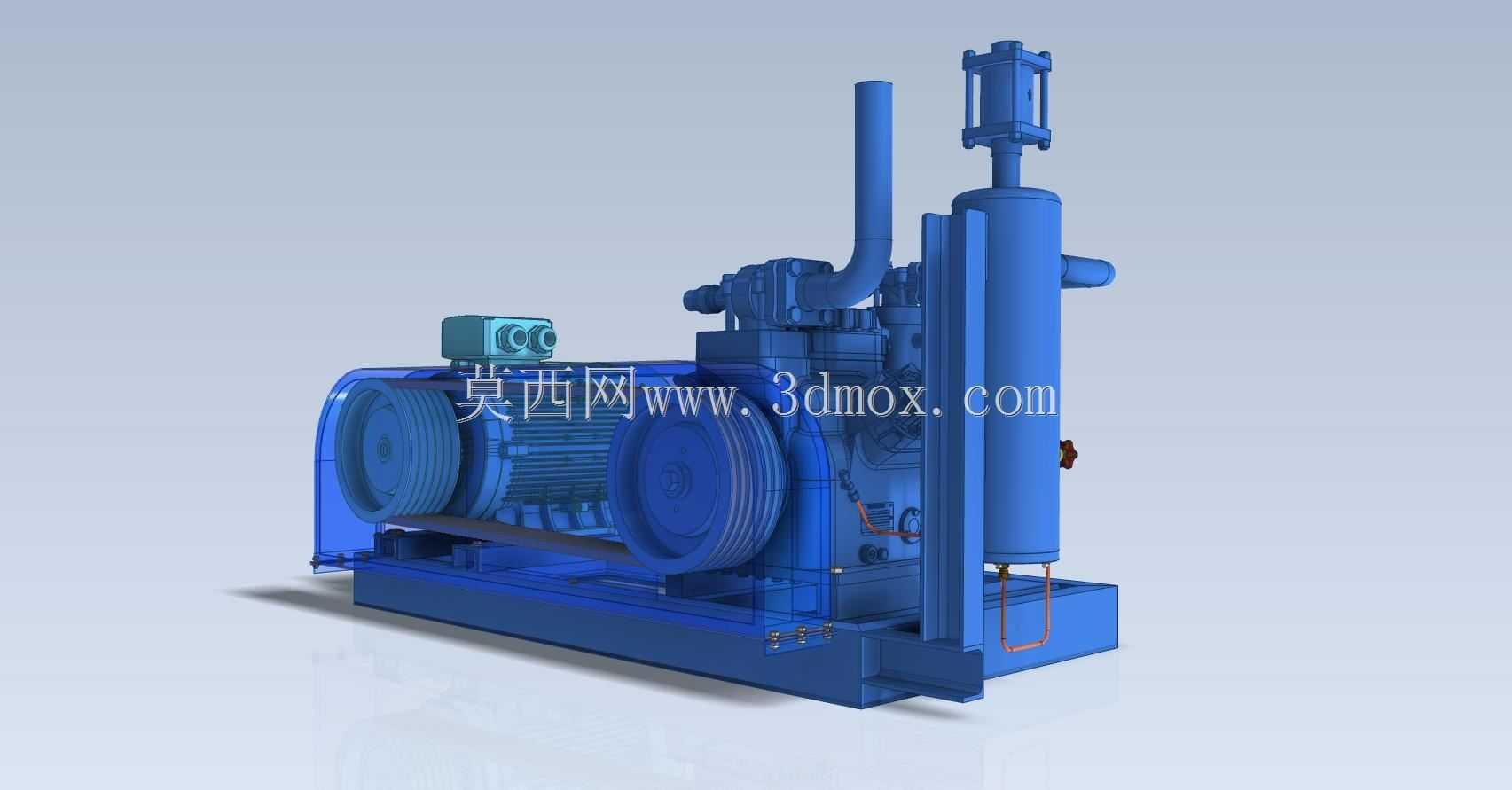

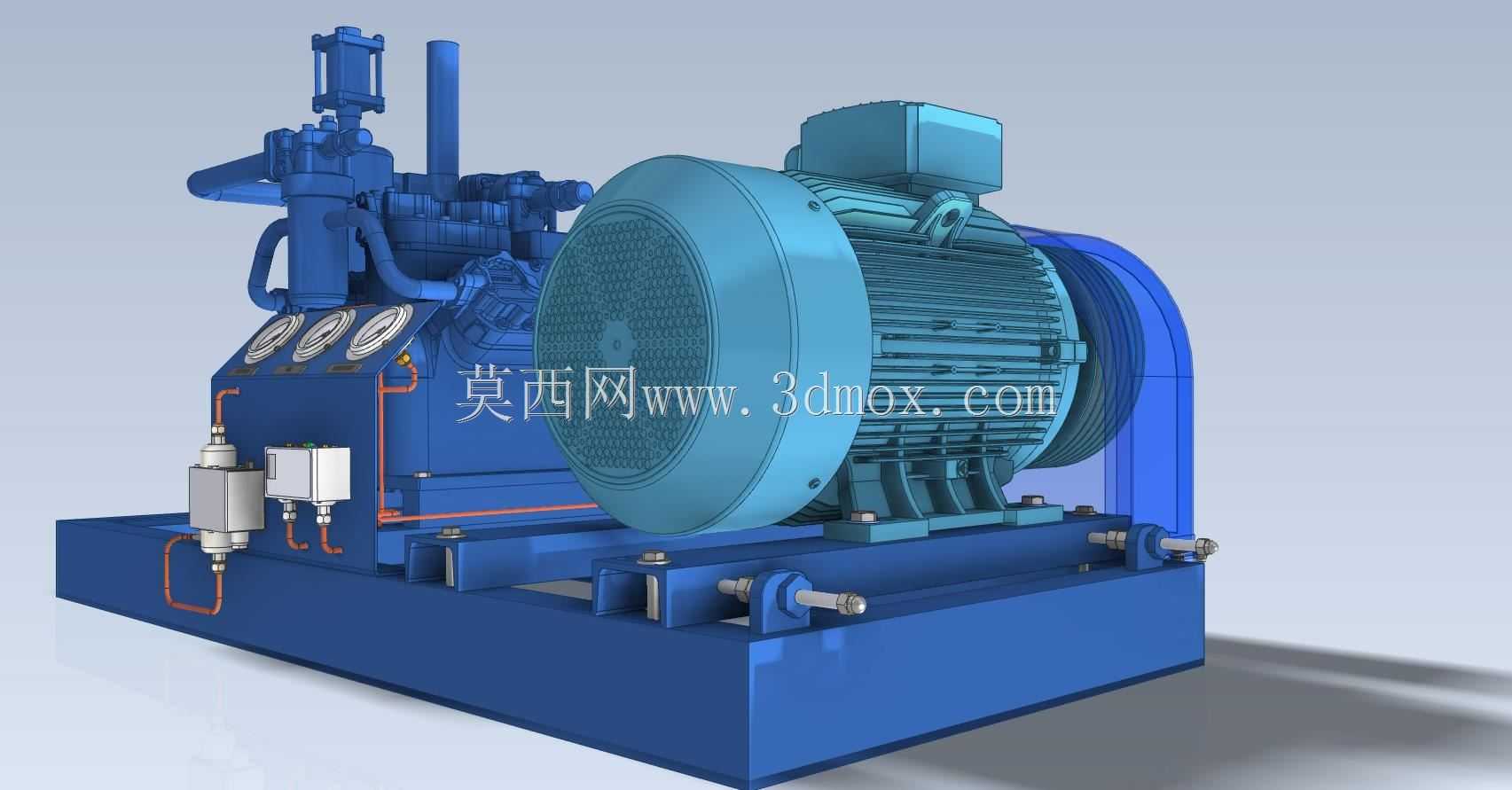

该压缩单元主要面向商用及工业制冷场景，可适配中小型冷库、冷链物流预冷间、食品加工速冻生产线、工业工艺冷却系统等核心制冷需求，作为制冷循环的核心动力部件，承担着吸入低温低压气态制冷剂、将其压缩为高温高压气态输送至冷凝端的核心功能，是整个制冷回路中建立压力差、驱动制冷剂循环的核心载体。整套设备采用集成撬装式设计思路，将压缩机主机、驱动电机、气液分离储液部件、油路控制组件、压力检测仪表、管路阀组及公共安装底座整合为一体化结构，省去了现场分散安装时的部件对位、管路预制等复杂工序，能够大幅缩短现场安装调试周期，降低安装过程中的管路密封风险。从结构布局来看，设计阶段充分考量了现场安装的边界适配性，整体采用卧式长底座布局，压缩机主机与驱动电机沿底座长度方向同轴布置，通过联轴器直联传动，相比皮带传动方案减少了传动损耗与日常维护点位；立式气液分离器布置在压缩机吸气侧，通过大口径弯管与压缩机吸气口直接连通，可有效分离回气中携带的液态制冷剂，避免压缩机产生液击故障；高压排气侧管路采用圆弧弯管过渡，减少制冷剂流动阻力，同时管路走向预留了足够的检修操作空间，日常维护时可直接触及油位检测、阀件操作、仪表校准等点位。设备底座采用型钢焊接框架结构，底部预留了标准地脚螺栓安装孔位，可直接适配常规制冷机房的混凝土基础安装，整体安装边界充分考虑了机房通道、管线对接的空间需求，侧面预留的制冷管路接口均采用统一标准法兰连接，可快速对接现场的冷凝器、节流阀及蒸发器端管路。油路系统采用内置式设计，将油分离、油过滤、油压调节组件集成在压缩机本体周边，配合橙色标识的油路管路，可直观区分制冷剂回路与润滑油回路，便于日常运维时的油路状态检查；机组前端布置的多组压力检测仪表，可实时显示吸气压力、排气压力、油压等核心运行参数，无需额外外接检测设备即可快速判断机组运行状态。整套结构设计兼顾了运行稳定性与运维便捷性，各部件的配重经过合理分配，底座的刚性设计可有效抵消压缩机运行时产生的振动，降低机组运行时的噪音传递，同时外露的运动部件均做了安全防护考虑，符合工业制冷设备的安全运行要求。
