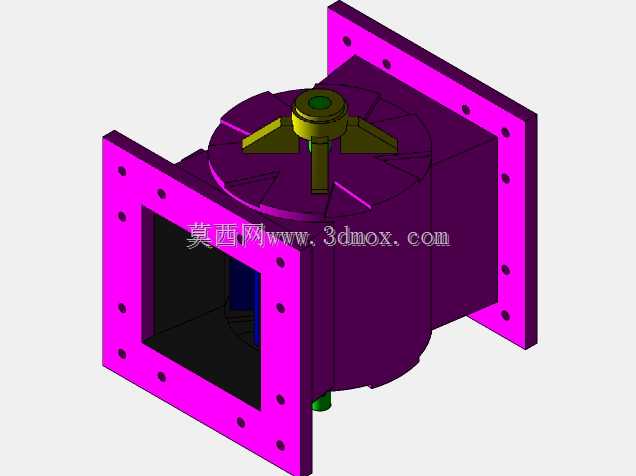

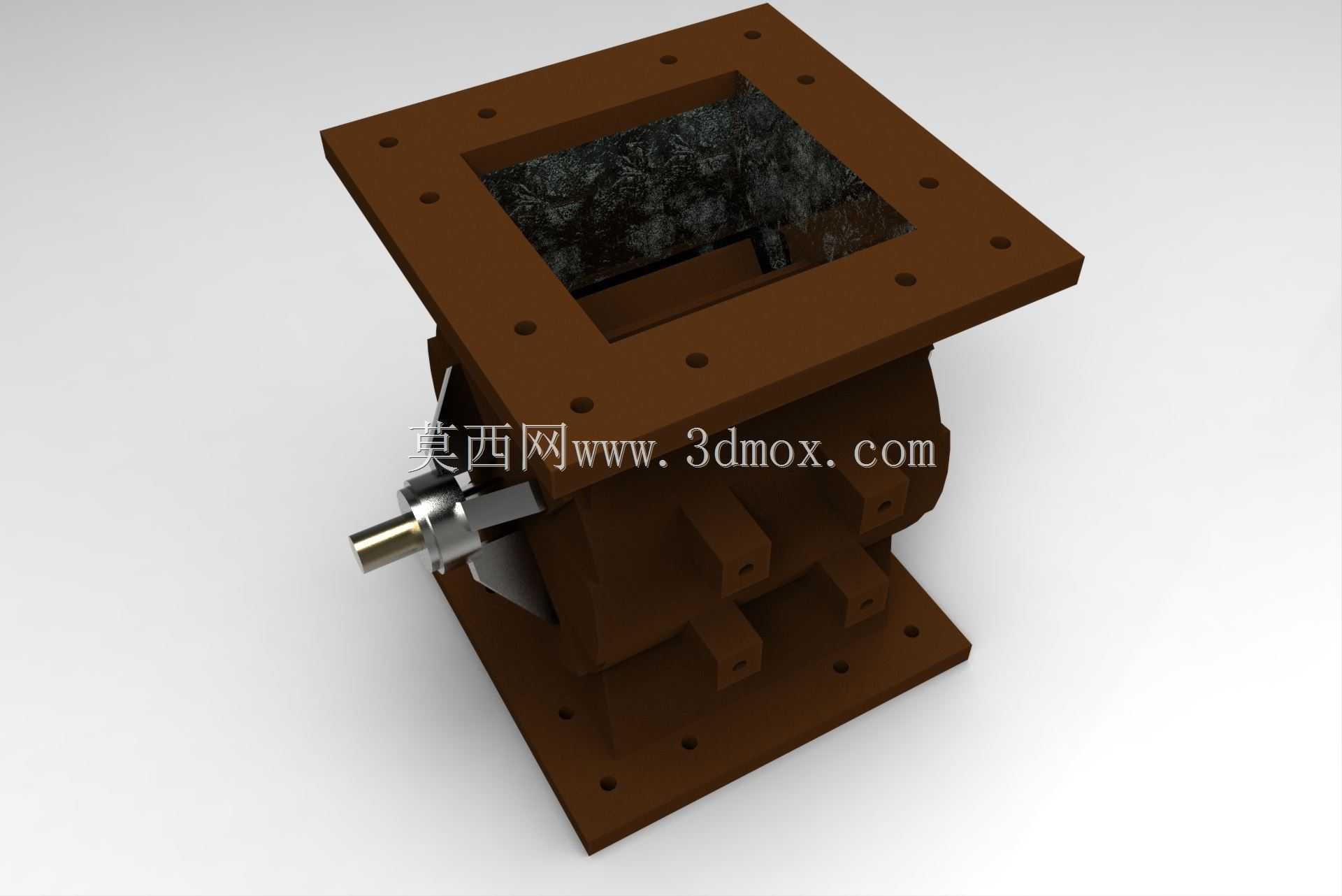

TRC方形法兰连接旋转给料阀结构设计

这款TRC结构的旋转阀，主要应用在粉体物料输送、散料处理的工业场景中，常见于粮食加工、化工粉体输送、建材粉料转运、环保除尘排灰等工况的管路系统中，承担着均匀给料、锁气密封、连续卸料的核心作用，是气力输送系统、料仓出料环节的关键配套设备，能够在上下存在压差的管路环境中维持系统气密性，同时稳定控制物料的输送流量，避免出现物料架桥、气流反窜的问题。从功能特性来看，该阀采用转子式回转结构，内部带多格料腔的转子在阀体内匀速转动时，上方料仓落下的物料会填充进转子料腔，随着转子转动被带到下方出料口排出，通过转子转速的调整就能精准控制给料量，同时转子与阀体之间的精密配合间隙可以阻断上下腔的气流串通，实现锁气功能，保证气力输送系统的压力稳定，也能避免除尘系统出现漏风影响除尘效率。在设计思路上，这款旋转阀采用上下方形法兰的连接结构，相比圆形法兰更适配方形料仓、方形溜管的安装对接，上下法兰均预留了均匀分布的螺栓安装孔，安装时无需额外制作转接法兰，能够直接与同规格的方形接口设备紧固连接，大幅降低现场安装的改造成本。阀体整体采用上下分体式的壳体结构，中间腔体容纳转子组件，侧端伸出的转子轴端预留了驱动连接位，可以配套减速电机、链轮传动组件等驱动装置，轴端设置了密封结构位，可根据输送物料的特性选配填料密封、气密封等不同密封形式，避免粉体物料从轴端泄漏。从安装边界来看，上下法兰的螺栓孔采用对称排布设计，安装时需保证阀体垂直安装，进料口与上方料仓出料口同轴对齐，出料口与下方输送设备接口对接，安装空间需要预留侧端驱动装置的装配位置，以及后期维护拆检转子的操作空间，阀体侧面的支脚结构可以承担设备自身重量以及物料填充后的载荷，安装时需要将支脚固定在配套的支撑机架上，避免设备运行振动影响连接密封性。转子的料腔设计采用大容积圆弧格腔，能够减少物料在料腔内的残留，对于有一定粘性的粉体物料也能顺利排出，避免物料粘壁积料导致的给料不均问题，阀体内部的流道采用顺滑过渡设计，没有物料滞留的死角，能够减少物料卡滞的风险，适配流动性较好的粉料、颗粒料的连续输送工况。
