户内配电箱用漏电保护断路器结构设计

这款漏电保护断路器主要应用于民用住宅、商业办公、小型工业场所的终端配电回路中，作为户内配电箱内的核心保护元件，承担着线路过载保护、短路保护以及人身触电漏电保护的核心作用，能够在回路出现剩余电流超过动作阈值、负载电流超过额定载流值、线路发生相间或对地短路故障时，在毫秒级时间内快速切断供电回路，避免人身触电伤亡事故，同时防止线路过热引发的电气火灾，也能对后端的用电设备起到故障防护作用，避免故障扩大损坏更多用电设施。

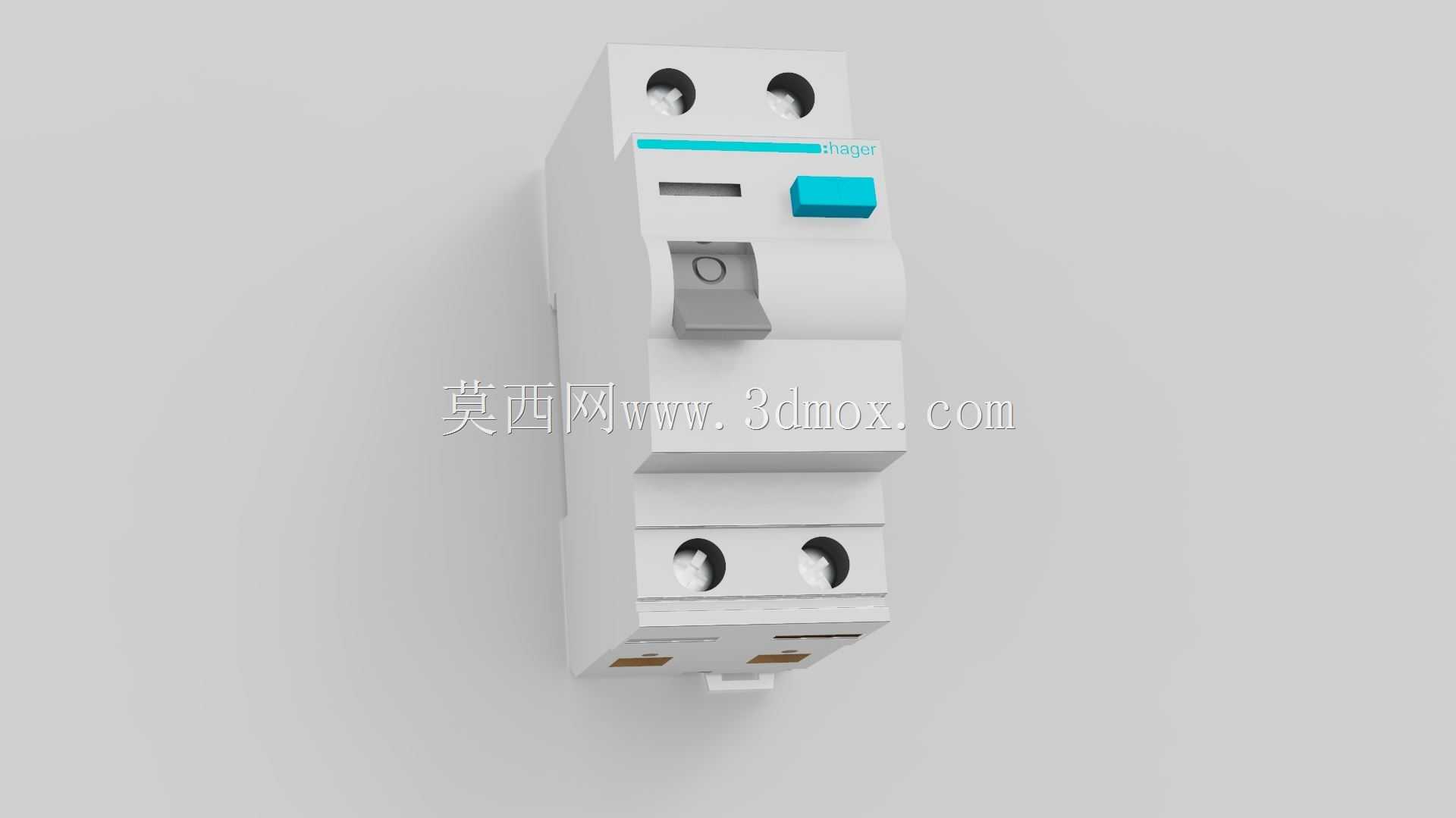

从功能特性来看，这款断路器采用一体化紧凑结构设计，将空气开关的过载短路保护模块与剩余电流检测脱扣模块整合为单模数宽度的单元，相比传统分体式漏电断路器节省了配电箱内的安装空间，适配目前主流的小型化终端配电安装需求。操作机构采用速动速断的机械结构，手柄操作力度适中，分合闸位置有清晰的状态指示，蓝色的操作测试按键可定期模拟漏电故障，验证保护功能的有效性，确保设备长期处于可靠工作状态。进出线端采用压线式接线端子，适配常规的铜芯配电导线，接线后接触电阻小，长期通电运行不易出现端子过热的问题。

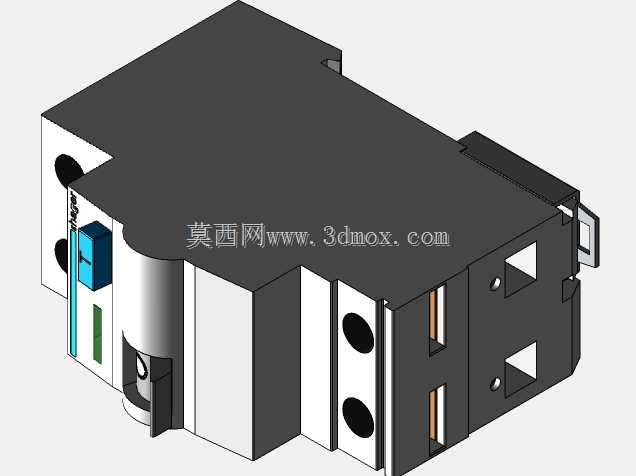

在设计思路上，这款模型严格遵循终端低压电器的安装规范，整体外壳采用阻燃耐冲击的工程塑料造型，表面做了哑光防滑处理，所有带电部件都封闭在外壳内部，避免安装和使用过程中发生误触带电体的风险。内部结构布局上，将电流检测互感器、脱扣线圈、过载保护双金属片、短路脱扣磁系统按电流走向有序排布，既保证了各功能模块之间的电气绝缘间隙，也尽可能压缩了整体的外形体积，兼顾了电气安全性能与安装空间利用率。

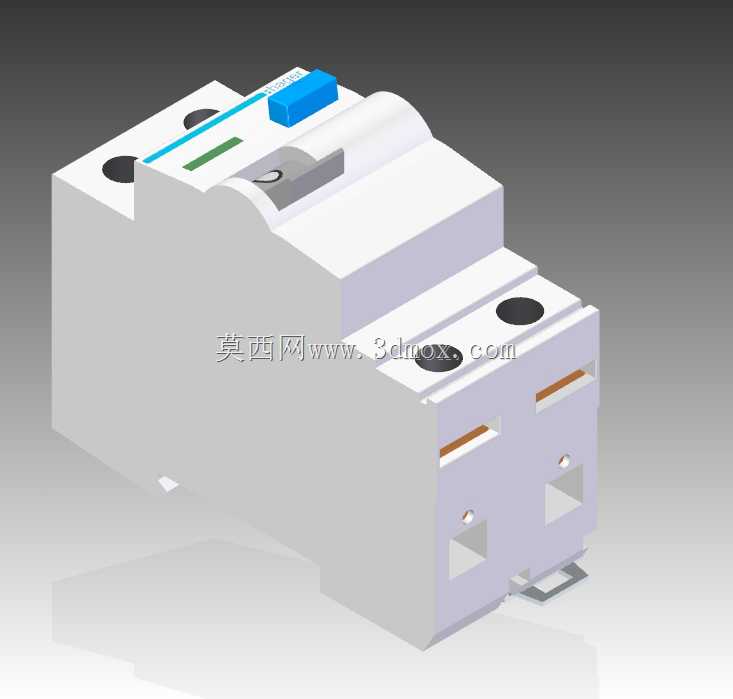

从外形尺寸与安装边界来看，这款断路器采用标准DIN导轨安装结构，背部的卡扣结构可快速卡装在配电箱内的35mm标准安装导轨上，无需额外的固定螺丝，安装拆卸都十分便捷。整体宽度适配单极漏电的标准模数尺寸，高度与深度完全匹配常规民用配电箱的内部安装空间，进出线端子的位置与同规格常规断路器保持一致，可直接替换老旧回路的同规格保护器件，不需要调整配电箱内的原有布线走向，也不会与相邻安装的其他断路器产生安装干涉，适配绝大多数终端配电场景的安装改造需求。
