带可选背板的隐形暗装铰链三维设计

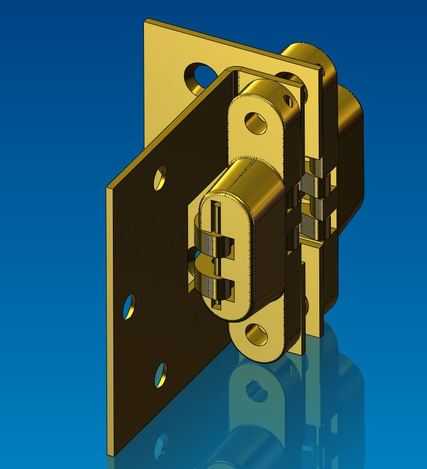

本作品为暗藏式连接铰链的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能需求出发，拆解隐形铰链的组成模块：包含固定安装基板、铰接转轴组件、锁止卡位结构、可选适配背板四个核心部分，每一个零件的尺寸都经过严谨的参数约束，确保各部件装配间隙控制在合理公差范围内，既满足转动过程的顺滑无卡顿，也保证闭合状态下的结构稳定性。建模过程中优先使用草图驱动特征的方式，对安装孔位、转轴同轴度、卡位咬合结构做了精准的几何约束，避免装配时出现干涉问题，同时为可选背板设计了快装适配结构，用户可根据不同的安装基材厚度、安装场景需求选择是否加装背板，大幅提升了该款铰链的场景适配能力。材质与渲染阶段，针对金属五金件的材质特性做了精细化调整：主体承重部件采用锌合金材质参数，调整金属粗糙度、反射率参数还原压铸五金的细腻金属质感，安装背板部分做了差异化的表面处理效果，区分哑光与亮面的金属质感差异，场景搭建采用深蓝色渐变背景配合地面反射效果，清晰呈现铰链的立体结构与装配关系，光线布置采用多光源布光方案，主光源突出金属件的轮廓高光，辅助光源补全暗部结构细节，让铰接部位的卡位结构、转轴配合结构都能清晰展现。结构设计上，这款隐形铰链采用完全暗藏的安装方式，闭合后铰链结构完全隐藏于安装基材内部，不会外露破坏安装面的整体美观度，铰接结构采用多段卡位设计，可实现稳定的开合角度定位，锁止结构经过受力模拟验证，能够承受日常使用中的反复开合载荷，可选背板的设计进一步扩大了安装适配范围，既可以适配常规厚度的门板、柜体板安装，也能通过加装背板满足薄型基材的安装固定需求，避免基材受力开裂的问题。整体设计从实际使用场景出发，兼顾了隐形美观的外观需求与结构耐用的功能需求，参数化的建模方式也方便后续根据不同的安装尺寸要求快速调整模型参数，适配更多定制化的使用场景。
