壁挂式不锈钢洗手盆三维结构设计

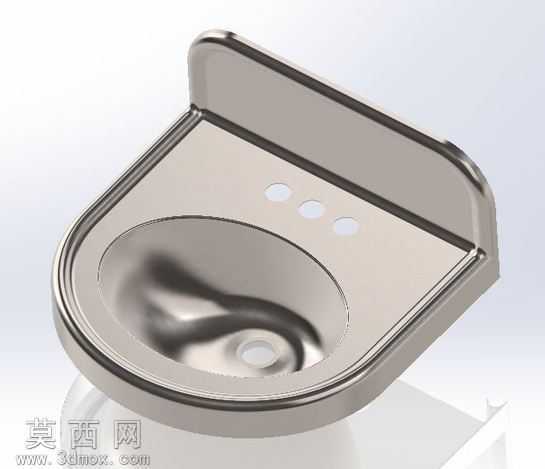

本作品为壁挂式不锈钢洗手盆的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先依据壁挂式洁具的人体工程学安装尺寸，绘制盆体的轮廓基准草图，对盆胆的弧形曲面采用放样与曲面填充结合的方式构建，保证盆胆内的曲面顺滑无折角，既满足盥洗时的水流导向需求，也避免清洁死角的出现。建模过程中对盆体的边缘做了卷边工艺特征的还原，通过扫描特征生成圆润的包边结构，既还原了实际不锈钢洁具的加工工艺，也提升了模型的真实感。后方的挡水立板与盆体采用一体化建模方式，在立板与盆面的衔接处做了小圆角过渡处理，还原实际产品的焊接打磨后的顺滑效果，立板上预留的三个安装孔位严格按照龙头配件的通用安装尺寸定位，保证后续装配的适配性。材质渲染阶段，为模型赋予拉丝不锈钢材质，调整材质的反射粗糙度参数，模拟真实304不锈钢洁具的哑光金属质感，对盆胆内的曲面做了细微的光影调整，还原金属曲面在环境光下的自然反射效果，同时在盆体底部构建了下水口的安装凸台与通孔结构，还原实际产品的下水装配结构。设计过程中充分考虑壁挂式产品的安装特性，对盆体背部的贴合墙面做了平面度约束，保证安装时的贴合度，整体壁厚按照不锈钢冲压洁具的常规加工厚度设置，兼顾结构强度与材料成本的平衡。模型的所有特征均保留可编辑参数，可根据不同的安装场景调整整体长宽尺寸、盆胆深度、挡水板高度等参数，也可在此基础上拓展添加龙头、下水器等配套配件的装配结构，可用于卫浴产品的方案展示、结构验证、加工参考等场景，整体模型结构严谨，特征清晰，曲面过渡自然，完整还原了壁挂式不锈钢洗手盆的外观与核心结构特点。
