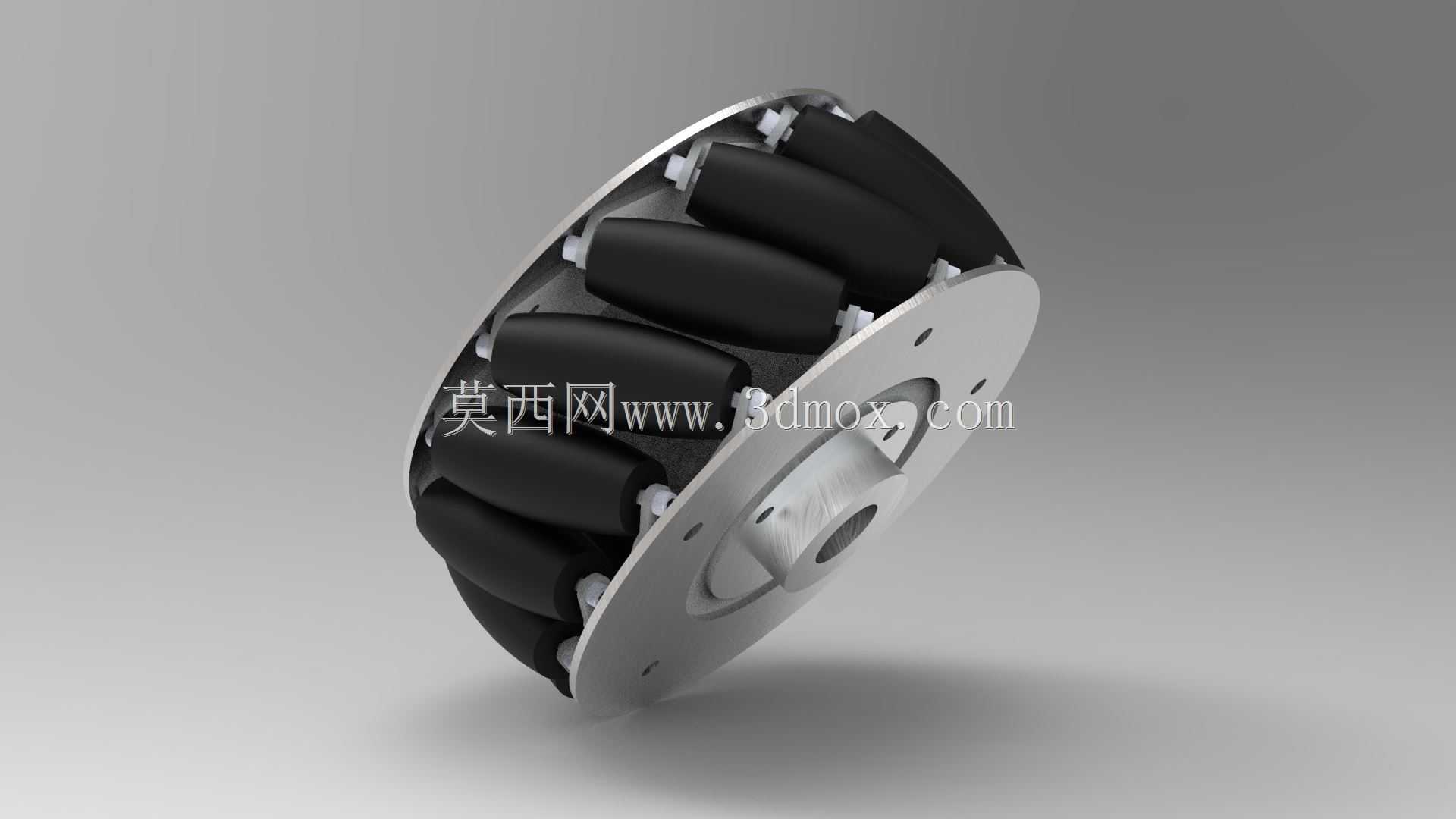

150mm直径全向移动麦克纳姆轮结构设计

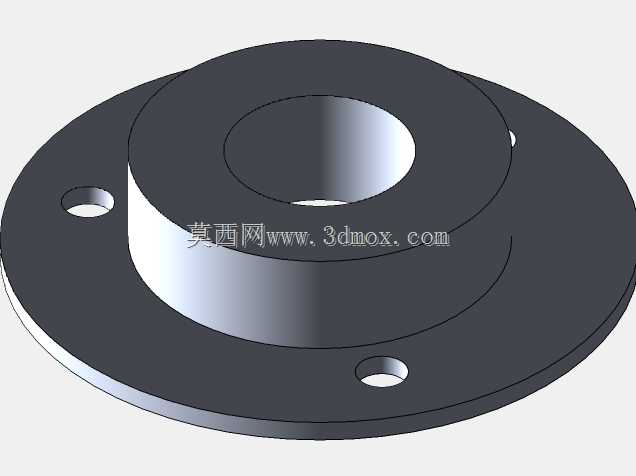

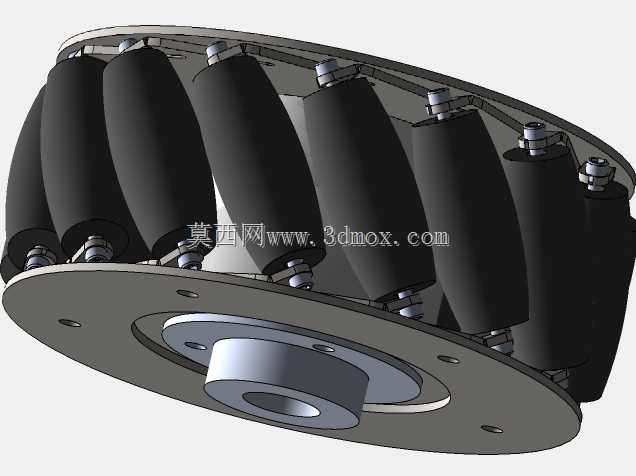

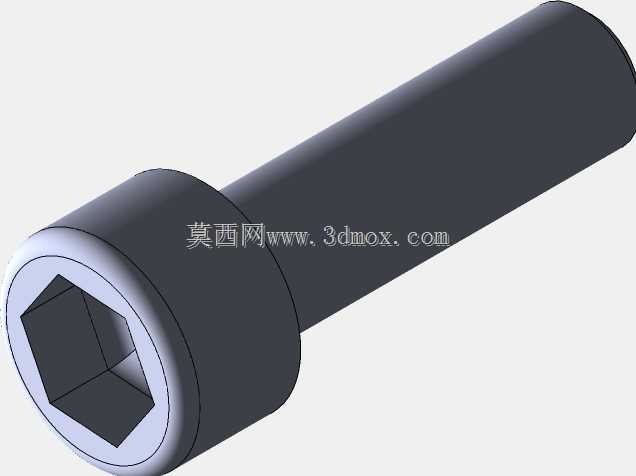

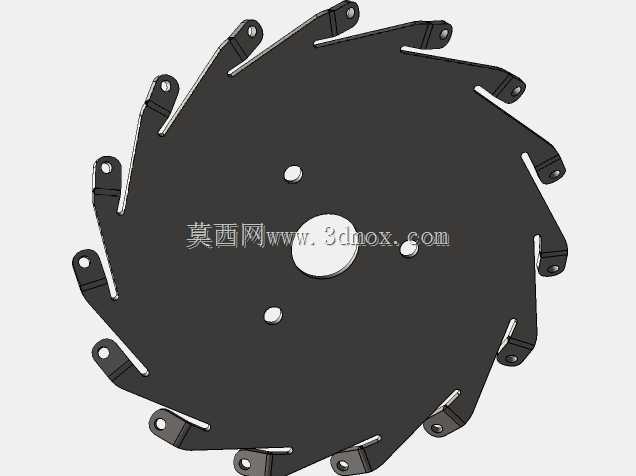

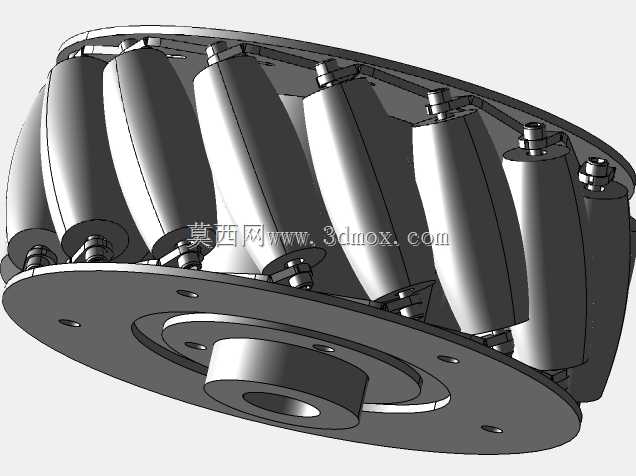

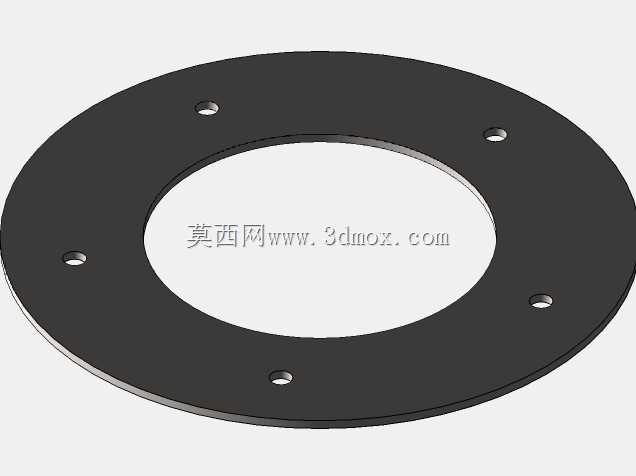

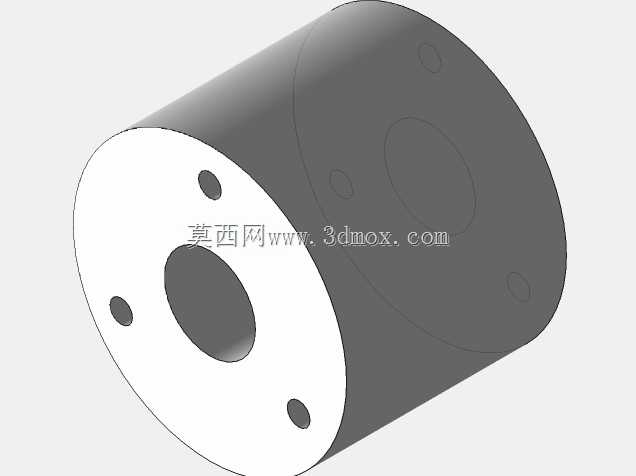

麦克纳姆轮作为全向移动系统的核心行走部件，凭借独特的辊子排布结构，可实现平面内任意方向的移动，无需传统转向机构即可完成横移、斜行、原地旋转等复杂运动，广泛应用于AGV搬运小车、智能仓储移动机器人、自动化产线转运平台、特种作业巡检设备、赛事竞技机器人等场景，能够在狭小作业空间内完成高精度位移调整，大幅提升场地空间利用率与移动灵活性。这款麦克纳姆轮采用中心轮毂加周向分布式辊子的组合结构，轮毂主体采用轻量化高强度金属材质加工，兼顾结构刚性与整体重量控制，周向均匀排布的从动辊子采用高耐磨聚氨酯材质，辊子轴线与轮毂主轴线呈固定夹角排布，当轮毂绕主轴线转动时，各个辊子的接触地面分速度可通过矢量合成，形成任意方向的合速度，实现全向移动的功能。设计过程中重点考量了辊子的安装定位精度，每个辊子通过独立的销轴结构固定在轮毂的安装槽内，保证辊子可顺畅绕自身轴线转动，同时严格控制相邻辊子的轮廓间隙，确保轮子滚动过程中与地面始终保持连续接触，避免行走过程中出现颠簸、打滑问题，保障移动过程的平稳性。该款麦克纳姆轮的整体直径为150mm，中心设置标准安装轴孔，轴孔周边预留均匀分布的螺栓安装位，可直接匹配对应规格的驱动输出轴，安装边界清晰，适配常规的直流减速驱动单元，无需额外设计复杂的转接结构即可完成装配。轮毂外侧设置环形挡边结构，可对周向排布的辊子形成侧向防护，避免设备运行过程中异物卡入辊子间隙造成结构损坏，同时辊子的外轮廓经过弧度修形，与地面接触时形成连续的接触面，可有效分散承载压力，降低运行过程中的滚动阻力，提升轮子的负载能力与使用寿命。在实际应用场景中，通常将四个该规格麦克纳姆轮按照特定旋向组合安装在移动平台底部，通过独立控制每个轮子的转速与转向，即可合成任意方向的移动轨迹，无需预留传统转向结构的回转空间，尤其适合在狭窄的仓储通道、紧凑的自动化产线周边、人员密集的服务场景中使用，可完成精准对位、窄道通行、原地转向等传统行走轮无法实现的动作，大幅提升移动设备的作业适配性。
