轮式装载机配套抓树属具结构设计

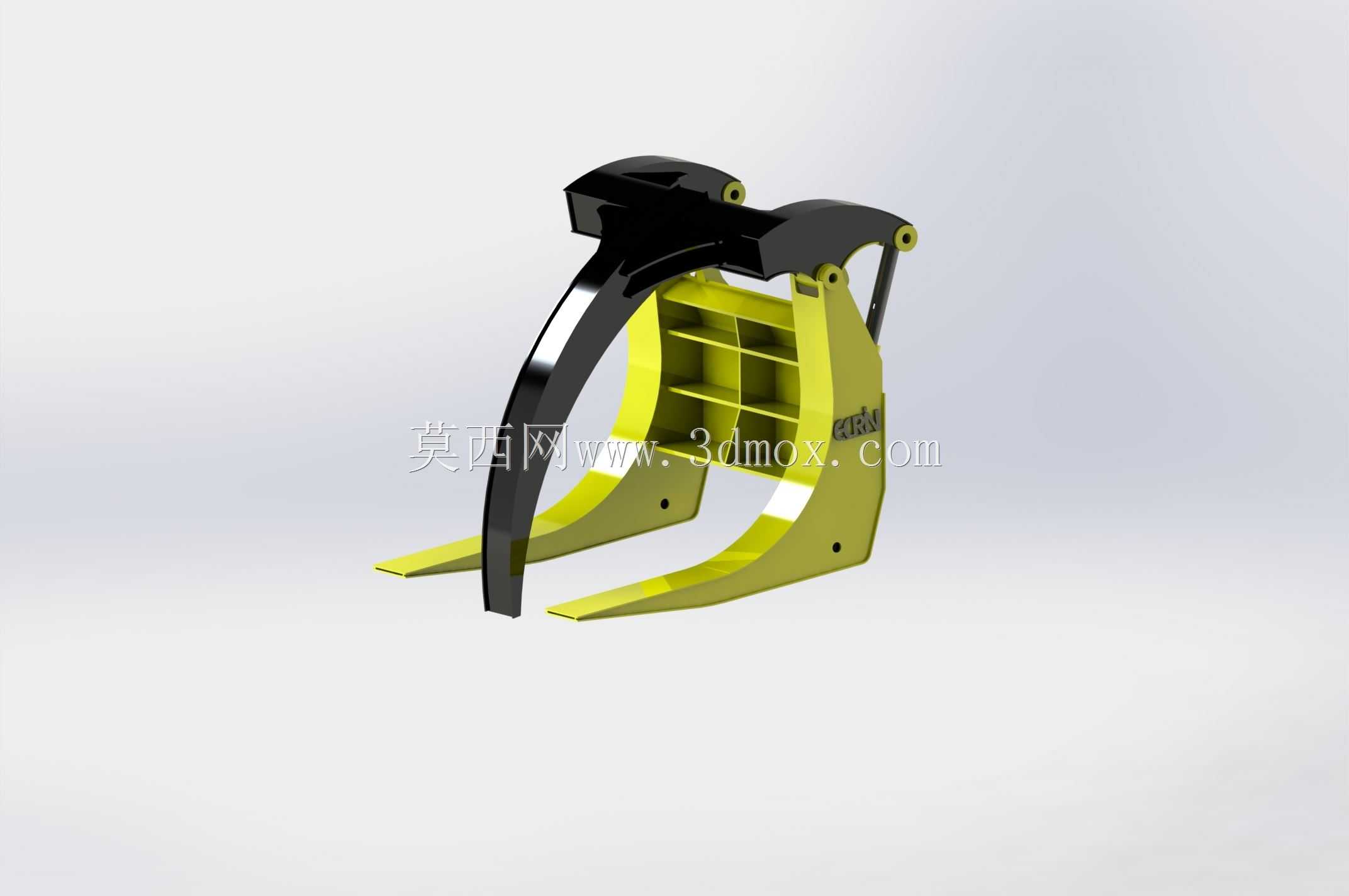

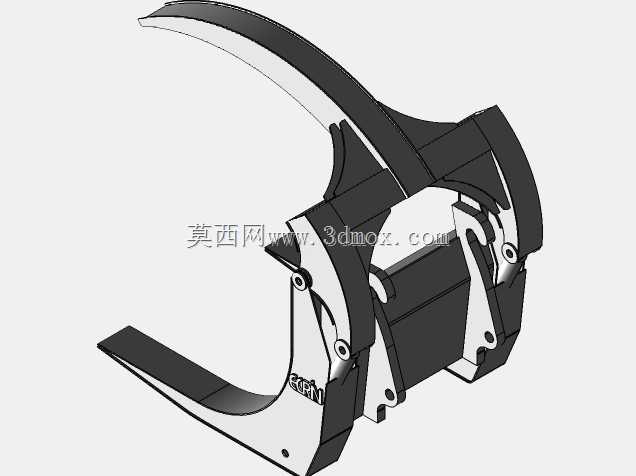

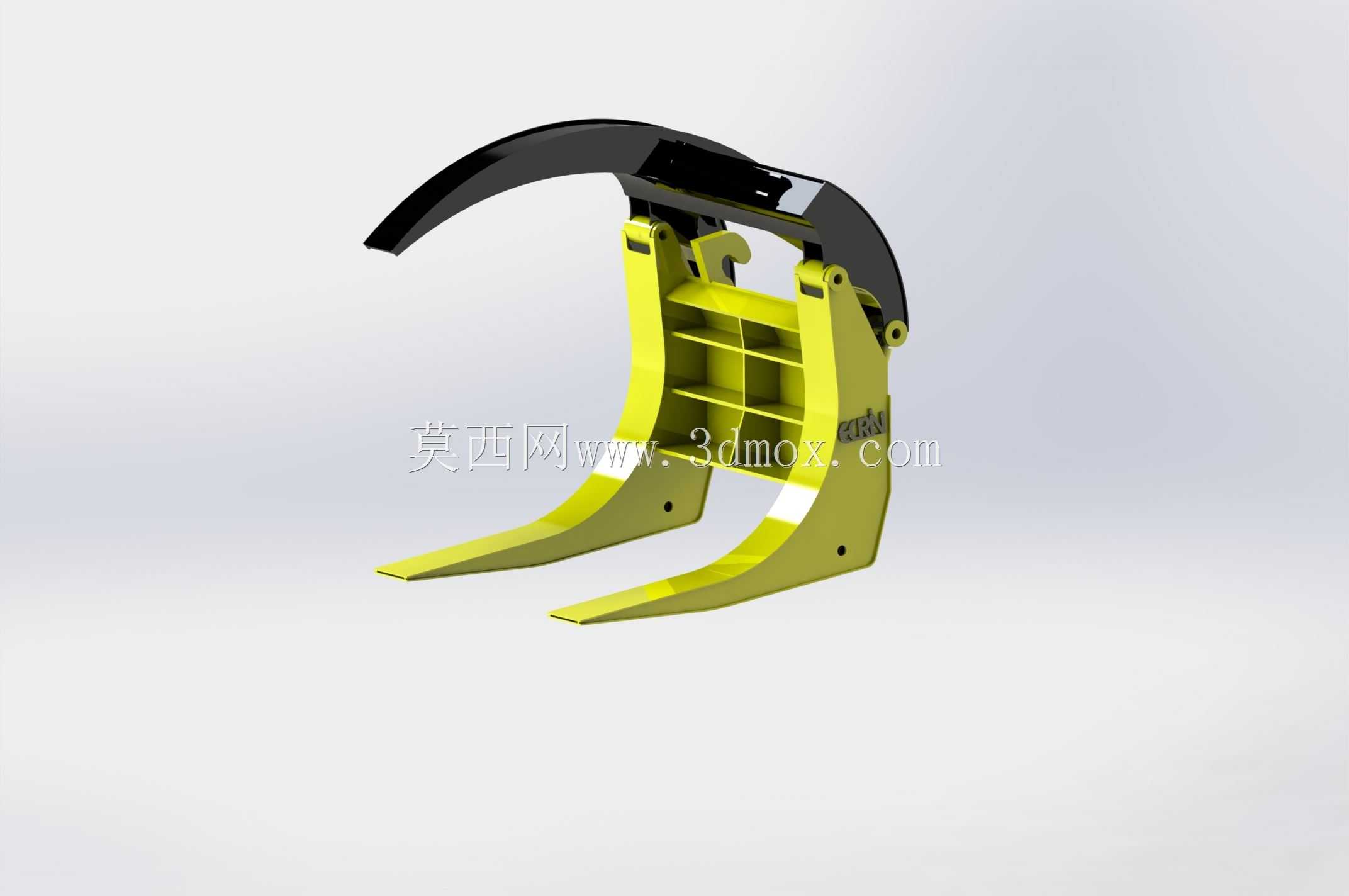

这款抓树属具是专为轮式装载机开发的前端作业配件，主要面向林场原木转运、木材加工厂装卸、园林绿化苗木移栽、山区经济林采收等作业场景，可替代传统铲斗完成圆木、整株苗木、规整木料的夹持、搬运、堆垛作业，也可适配部分工况下的管状物料、规整散捆物料的装卸需求，解决常规装载机铲斗无法稳定夹持长条形物料、作业中易滑落、作业效率低的痛点。从功能特性来看，该属具采用双叉托底加弧形压爪的组合夹持结构，下部两个平行的叉齿可从物料底部插入承托，上部的弧形压爪通过铰接结构实现开合动作，夹持时压爪可贴合圆木类物料的弧形外表面，配合下部叉齿形成三面环抱的夹持空间，夹持过程中受力均匀，不会对木材表皮造成过度挤压损伤，同时可适配不同直径的原木夹持需求，小到胸径十公分左右的苗木，大到直径四十公分左右的成材原木都可稳定夹持，不会出现松脱滑落的问题。在设计思路上，该属具充分考虑了装载机前端的载荷匹配与安装兼容性，整体采用框架式焊接结构，主体承力部位使用高强度合金钢板弯折焊接成型，在保证结构强度的前提下尽可能降低自身重量，避免属具过重导致装载机前端载荷过大、翘头失稳的问题；铰接部位采用加厚衬套与销轴配合，预留充足的润滑通道，可适应户外多粉尘、高湿度的作业环境，减少铰接部位的磨损，延长使用寿命；压爪的开合弧度经过反复校核，完全张开时叉齿上方无遮挡，可顺利插入物料堆底部取料，完全闭合时压爪前端与叉齿之间留有合理间隙，避免夹持小直径物料时出现干涉。从安装边界来看，该属具的连接法兰尺寸完全匹配主流轮式装载机的前端快换接口，不需要对装载机原有动臂结构进行改装，可直接通过快换机构完成安装，拆卸更换铲斗或其他属具时操作便捷；整体宽度控制在常规装载机铲斗的宽度范围内，作业时不会超出机身宽度过多，可适应林区狭窄道路、厂区有限空间内的转向与作业需求；夹持作业时的最大开合高度匹配装载机动臂的举升极限，可满足常规高度的木材堆垛、货运车辆装卸的高度需求，不会出现举升高度不足无法卸料的问题。该属具投入实际作业后，可大幅提升木材类物料的装卸效率，相比传统人工配合吊带装卸的作业模式，单趟作业时间可缩短六成以上，同时降低作业人员的劳动强度，减少户外装卸作业的安全隐患。
