啮合式辐条结构双圆柱齿轮三维设计

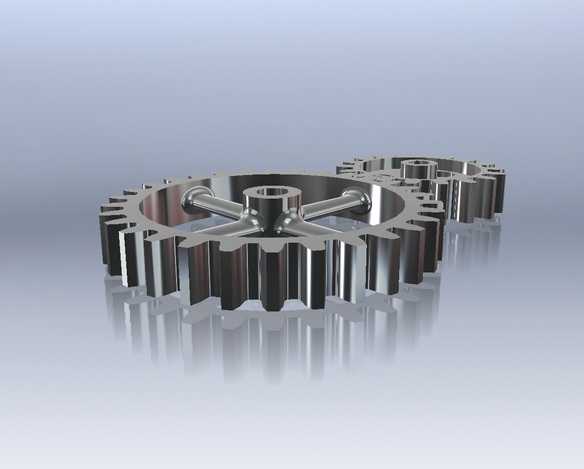

本作品为一对相互啮合的圆柱直齿轮三维建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，首先通过参数化公式计算得出齿轮的分度圆、齿顶圆、齿根圆、基圆等核心参数，在三维建模环境中先绘制单个轮齿的渐开线齿廓曲线，通过齿根过渡曲线的平滑衔接完成单齿截面草图绘制，再通过圆周阵列操作生成完整的轮齿排布，保证每个轮齿的齿距、齿厚参数完全一致，确保啮合过程中的传动精度。大尺寸齿轮采用辐条式轮辐结构设计，中心设置带键槽的轮毂安装位，三根均匀分布的辐条连接轮毂与外圈轮缘，在保证整体结构强度的前提下有效降低了齿轮自身重量，减少传动过程中的转动惯量，提升传动响应速度；小尺寸齿轮采用辐板式结构，轮盘上开设多个均匀分布的减重孔，兼顾轻量化与结构刚性需求。材质渲染阶段为齿轮赋予哑光深灰色金属材质，模拟铸铁齿轮的真实质感，通过调整材质的粗糙度、金属度参数，还原金属零件表面细微的磨砂质感，同时在场景中添加柔和的环境光与定向补光，清晰展现轮齿啮合处的细节特征、辐条的结构形态以及轮毂的安装结构，渲染效果真实还原机械零件的工业质感。设计过程中重点校验了两个齿轮的中心距、啮合侧隙参数，确保轮齿进入与退出啮合时不会出现卡滞、干涉问题，齿面接触区域符合传动设计要求，可用于机械传动结构的原理演示、装配模拟以及相关传动机构的设计参考，完整还原了直齿圆柱齿轮副的结构特征与传动配合关系。
