连李PC-K7B台式电脑机箱结构设计

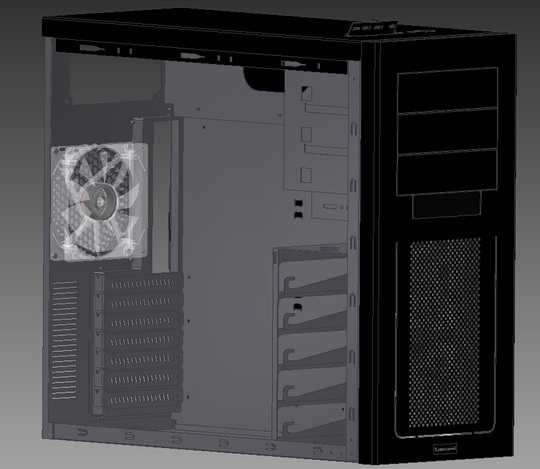

本作品为台式电脑主机机箱的三维结构设计，建模过程中严格遵循ATX机箱的通用装配规范，对机箱的各个功能分区进行了精细化的结构还原。建模阶段首先搭建机箱的整体框架，精准划分主板安装区、电源仓、硬盘扩展位、光驱扩展位、显卡安装区等核心功能模块，各个安装位的尺寸公差严格匹配通用电脑硬件的装配标准，确保主板铜柱定位孔、电源固定螺孔、扩展槽卡位的位置精度符合实际装机需求。在细节结构处理上，对机箱前面板的散热网孔做了阵列化建模，还原了网孔的通透结构与边框的卡扣装配结构，侧透区域的面板固定位、前面板的功能按键预留位都做了对应的结构刻画，同时还原了机箱后部的PCI扩展挡板位、主板IO挡板预留位、电源出线位的结构细节。散热结构设计上，还原了机箱前部进风位、后部排风位、侧部风扇安装位的固定结构，图中呈现的侧装散热风扇模型，精准还原了风扇的扇叶弧度、边框固定孔位、供电接口预留位置，能够直观展示机箱的散热风道走向。材质与渲染表现上，机箱主体钣金部分采用哑光黑金属材质，还原冷轧钢板机箱的磨砂质感，前面板网孔部分采用半通透的金属网材质，散热风扇部分区分了扇叶的半透明塑料材质与边框的硬质塑料材质，通过光影渲染突出机箱内部的结构层次，清晰展现各个硬件安装位的空间布局。设计思路上以实用装机需求为核心，兼顾结构合理性与外观规整度，各个仓位的空间预留充分考虑了长显卡、塔式散热器等大尺寸硬件的安装兼容性，硬盘位的分层设计兼顾了机械硬盘与固态硬盘的安装需求，机箱内部的走线空间预留也在模型中做了对应体现，整体模型完整还原了台式机箱从外部面板到内部安装结构的全部细节，可用于机箱结构验证、装机方案演示、硬件兼容性模拟等场景。
