3500磅ATV越野车辆配套牵引绞车结构

这款牵引绞车主要适配全地形车、多功能作业UTV这类非道路移动装备，在户外越野救援、林区短途物资拖拽、农牧场零散作业、户外工程点位小型牵引场景中使用，可应对泥泞陷车脱困、小型机具移位、轻载货物拖移这类实际工况，额定牵引载荷对应3500磅级别，匹配小排量全地形车的动力输出与车架承载能力，不会出现配套载荷冗余过大增加整车负重、或是载荷不足无法满足常规使用需求的问题。

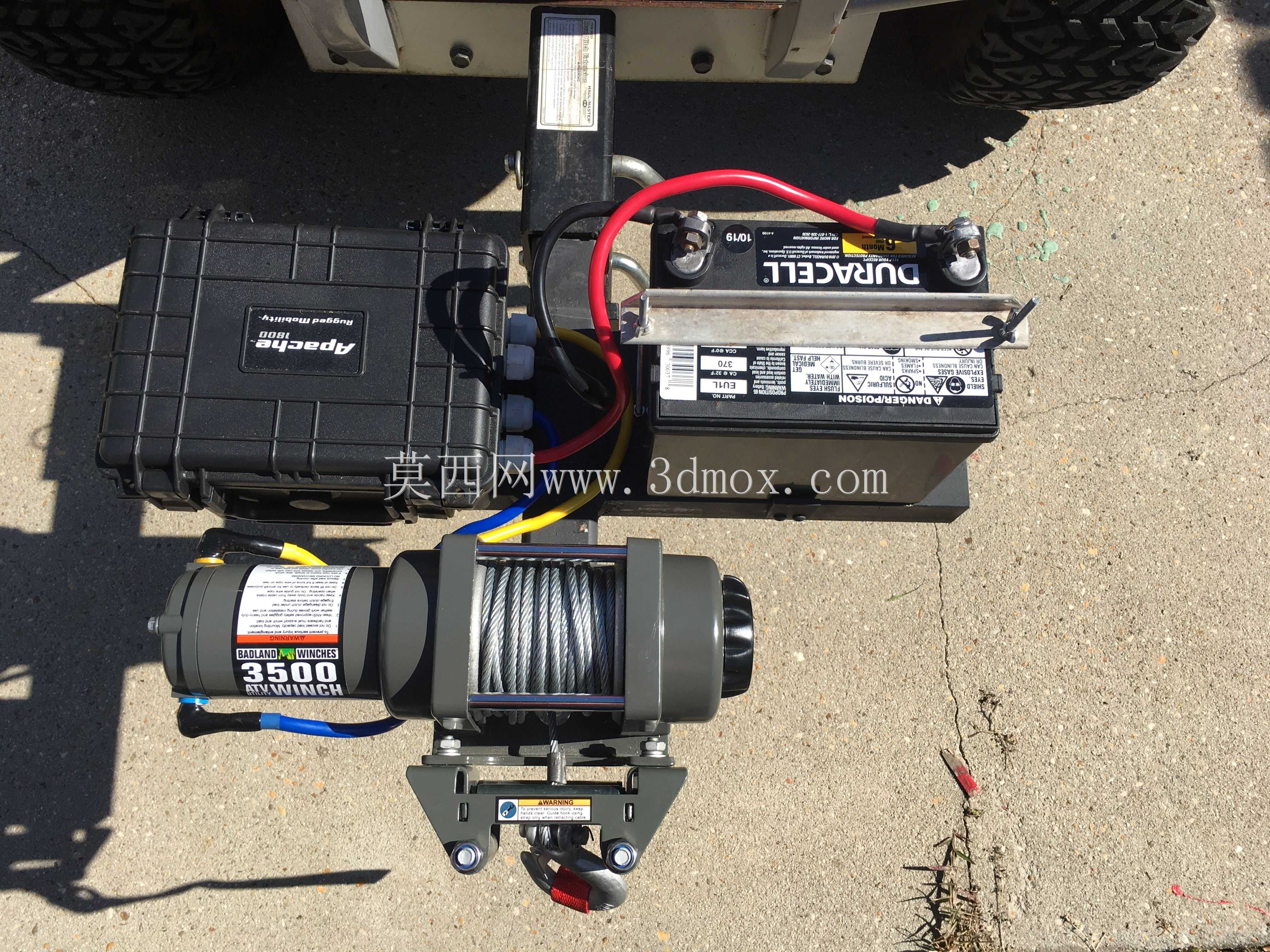

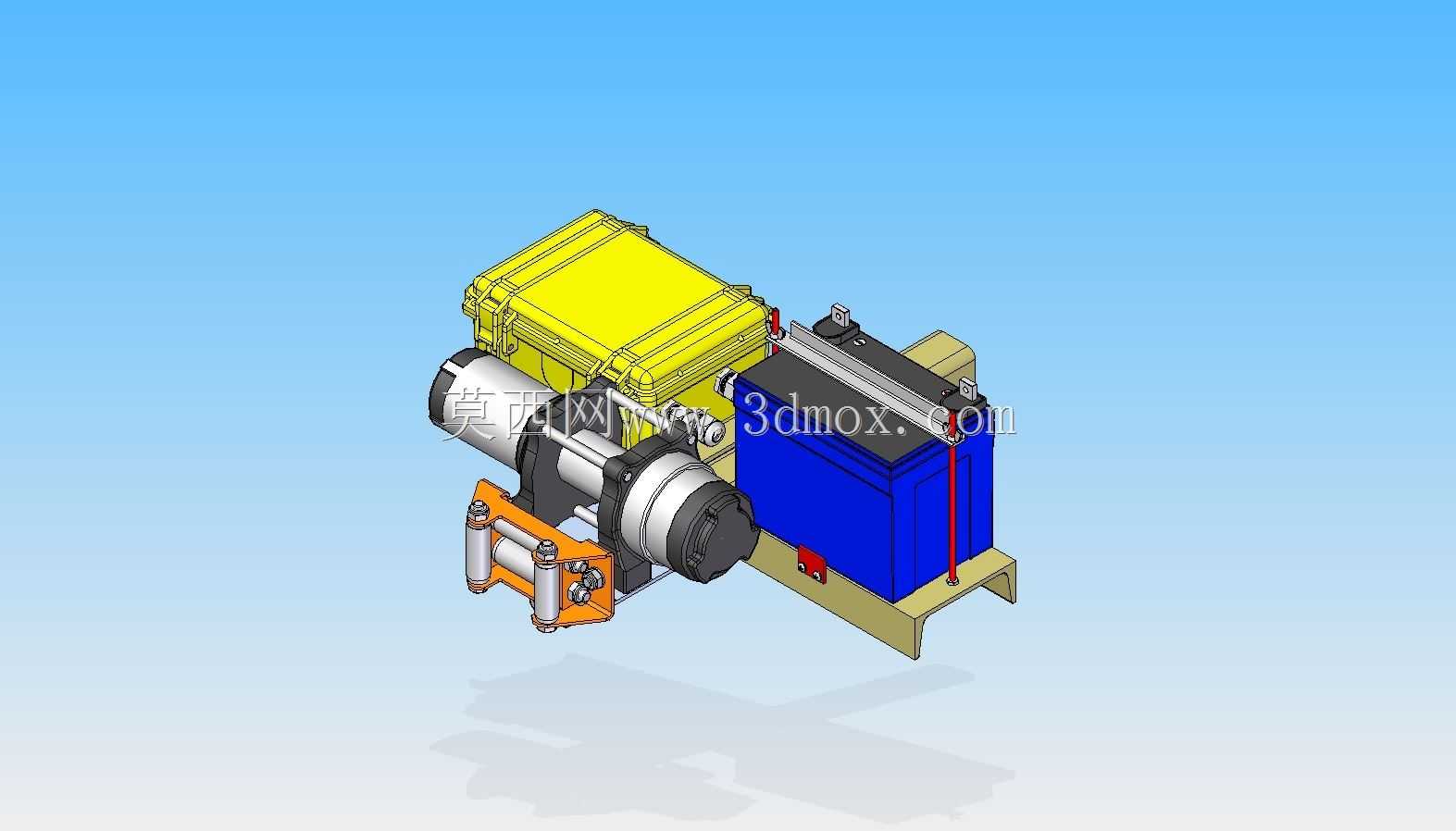

从结构设计逻辑来看，整套装置采用集成化布局，将动力输出单元、减速传动机构、卷扬滚筒、控制电气单元与配套储能电池整合在同一安装基座上，不需要用户额外分散布置各个部件，降低现场改装的匹配难度。安装基座预留了标准2英寸接收器挂接接口，可直接适配多数越野车辆、UTV车型原厂配置的方口拖挂基座，安装时仅需插入接口锁止固定销即可完成主体装配，不需要在车架上额外打孔焊接，不会破坏原有车身结构，也方便用户根据使用需求快速拆装，在不需要牵引作业时可快速拆下减少车辆负重。

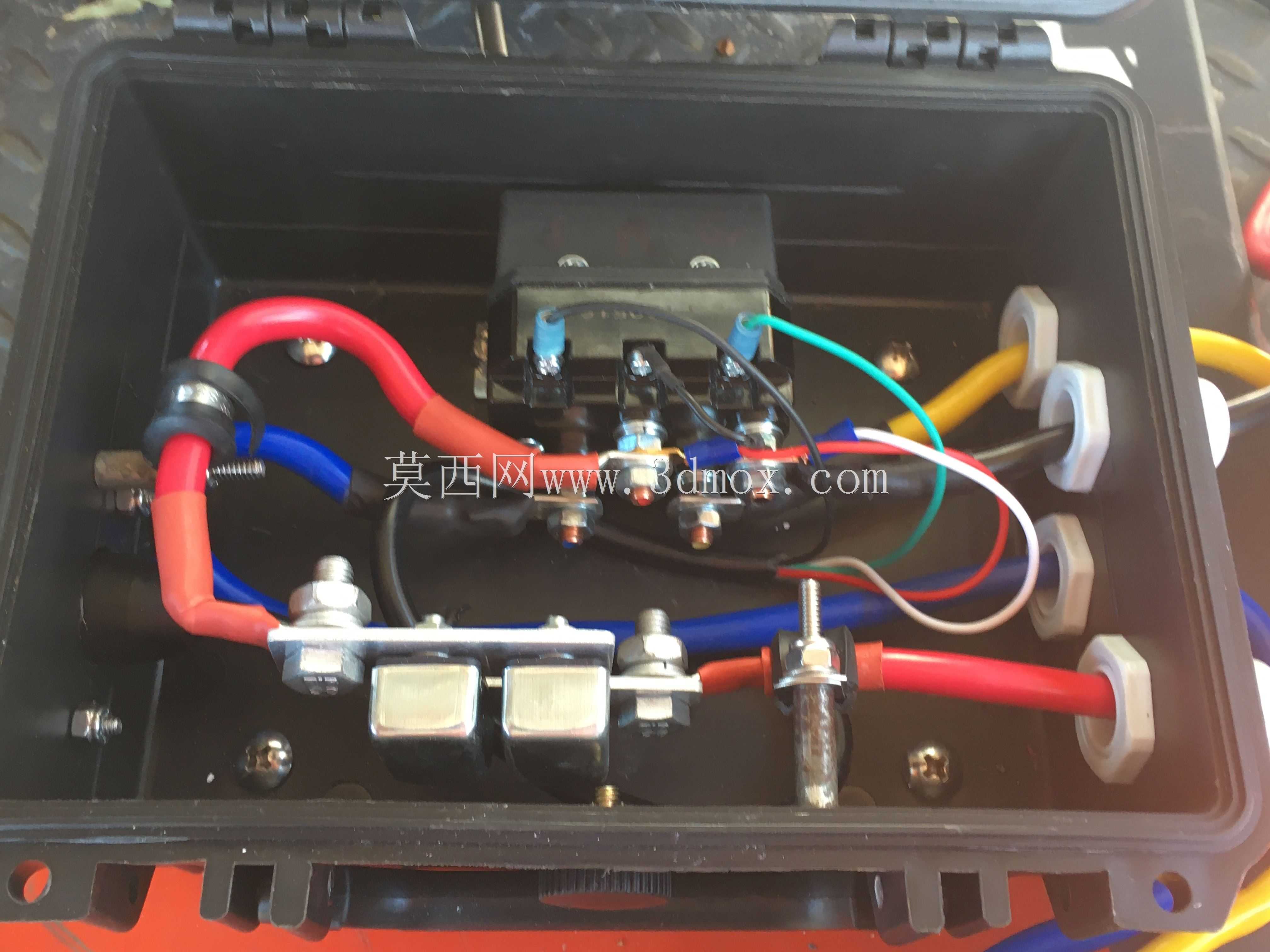

设计过程中充分考虑户外使用的防护需求，电气控制单元采用密封式箱体结构，可阻挡户外泥水、扬尘侵入内部元器件，配套电池与控制箱相邻布置，缩短供电线路长度，减少线路裸露带来的破损、漏电风险。卷扬滚筒两侧设置挡边结构，可避免牵引钢缆在收放过程中出现跳绳、乱绳问题，传动端采用多级减速结构，将动力单元的高转速低扭矩输出转换为滚筒端的低转速大扭矩牵引动力，同时在传动端设置制动结构，可在牵引过程中随时锁止滚筒，防止载荷回滑引发安全隐患。

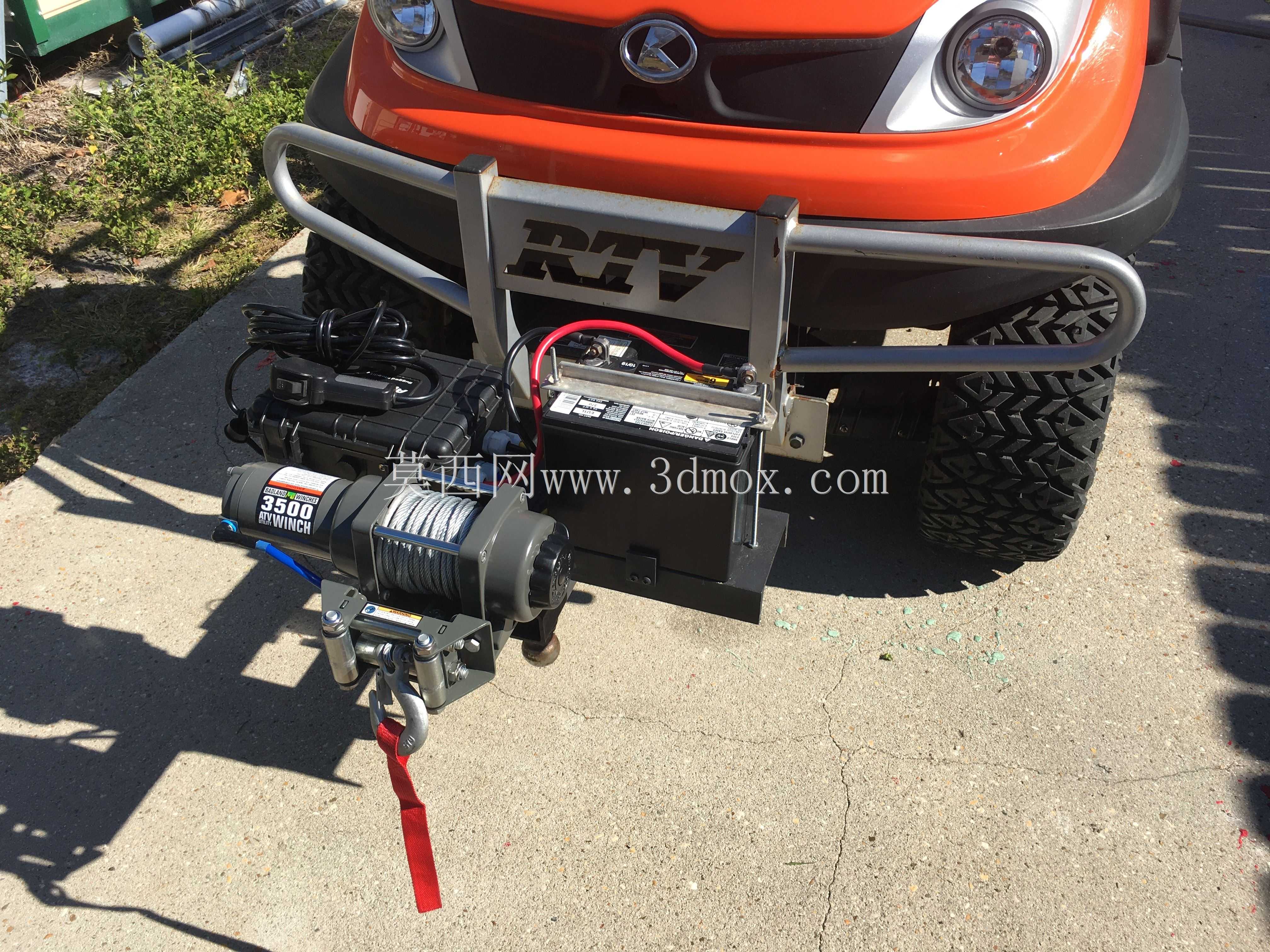

安装边界方面，整套装置的横向、纵向与垂向尺寸均控制在方口拖挂装置的常规承载范围内，安装后不会超出车辆尾部的离去角太多，避免越野通行过程中装置剐蹭地面，基座的安装高度与常规2英寸方口接收器的离地高度匹配，不需要额外调整拖挂座高度。各个部件的重量分配经过平衡设计，整套装置的重心落在安装接口的承载中心线上，不会产生额外的偏载力矩，长期使用也不会导致拖挂接收器出现变形问题。钢缆导出位置设置了导向托辊，可适应不同角度的牵引需求，即使牵引方向与车辆轴线存在一定夹角，也能避免钢缆与机架直接摩擦，延长钢缆使用寿命。
