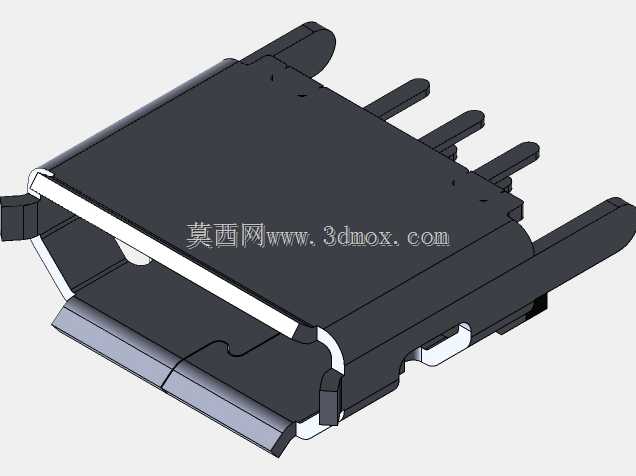

垂直贴片式微型USB接口结构设计

这款垂直微型USB接口是面向紧凑型消费电子、便携智能设备、小型工控终端开发的板端连接部件，主要承担设备与外部线缆之间的数据传输、低压充电供电的连接功能，广泛应用在智能穿戴设备、便携检测仪器、小型智能家居控制模块、手持数据采集终端这类对内部安装空间有严苛限制的产品中，能够在有限的电路板布局空间内完成接口的可靠固定与信号连通。

从实际应用场景来看，这类垂直安装的微型USB接口区别于侧插、卧式贴片的同规格接口，插合方向与电路板板面呈垂直角度，能够适配设备外壳接口开设在顶面、端面的布局需求，避免卧式接口占用过多板面横向空间，尤其适合电路板长宽尺寸受限、需要将接口布置在板边窄小区域的设计方案，能够大幅压缩接口区域的板面占用面积，给板上其他主控元件、传感元件留出更多布局空间。

产品功能设计上，接口内部集成了标准定义的信号接触端子与供电接触端子，端子采用弹性接触结构设计，在公头插入时能够提供稳定的接触压力，降低接触电阻，减少长期插拔过程中的接触不良风险；接口外部的金属屏蔽壳采用卷边包合结构，既能够提供足够的结构强度，抵御日常插拔过程中的侧向冲击力，也能够形成连续的电磁屏蔽层，减少外部电磁干扰对信号传输的影响，同时屏蔽壳上设计的定位卡扣与焊脚，能够在焊接时精准定位在电路板对应焊盘位置，过波峰焊或者回流焊过程中不会出现偏移浮高的问题。

设计思路层面，这款接口充分考虑了量产装配与长期使用的可靠性：绝缘基座采用耐高温的工程塑料材质，能够耐受SMT贴片焊接过程中的高温环境，不会出现基座变形、端子移位的问题；金属外壳的固定引脚延伸出基座侧面，焊接后能够与电路板形成牢固的机械连接，能够承受至少数千次的正常插拔而不出现焊盘脱落、接口松动的问题。外形尺寸上，接口整体严格遵循微型USB的通用尺寸规范，外露插合区域的尺寸与通用微型USB公头完全适配，安装边界控制在极小的范围内，垂直方向的高度经过优化，不会超出轻薄类设备的内部厚度限制，板端焊盘的排布符合行业通用的设计规范，能够直接匹配多数成熟方案的电路板封装设计，不需要额外调整焊盘布局就可以直接替换同规格的其他品牌接口，降低产品开发阶段的选型适配成本。同时接口底部设计有定位柱，能够在贴片装配时插入电路板的定位孔中，进一步提升装配精度，避免焊接过程中接口出现角度偏移，保证公头插入时的对位准确度，减少因装配偏差导致的插拔卡滞、端子磨损过快的问题。
